ヒューム管

カタログページへ

ヒューム管

製品概要

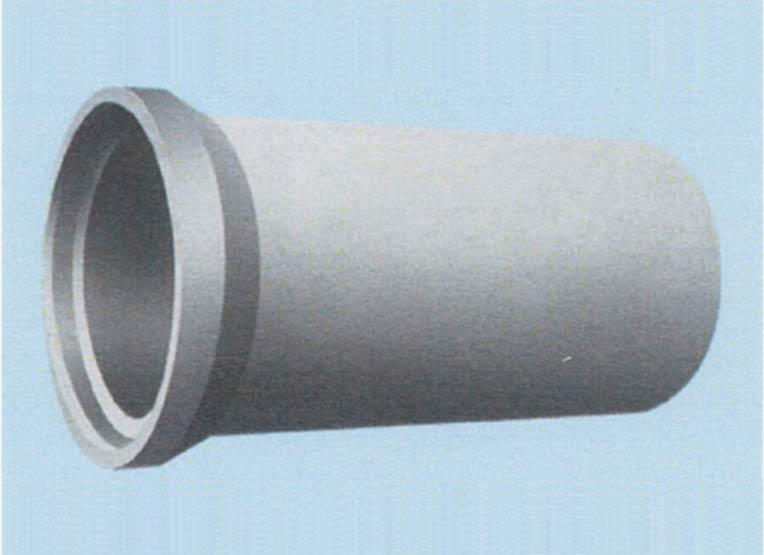

JIS規格に準拠した円形の暗渠管です。
B形管（150～1350）とNC形管（1500～3000）があります。
NC形管はいんろう形で、管の強度と継手部の機能を向上しています。

B形 NC形管 CADダウンロード PDFダウンロード

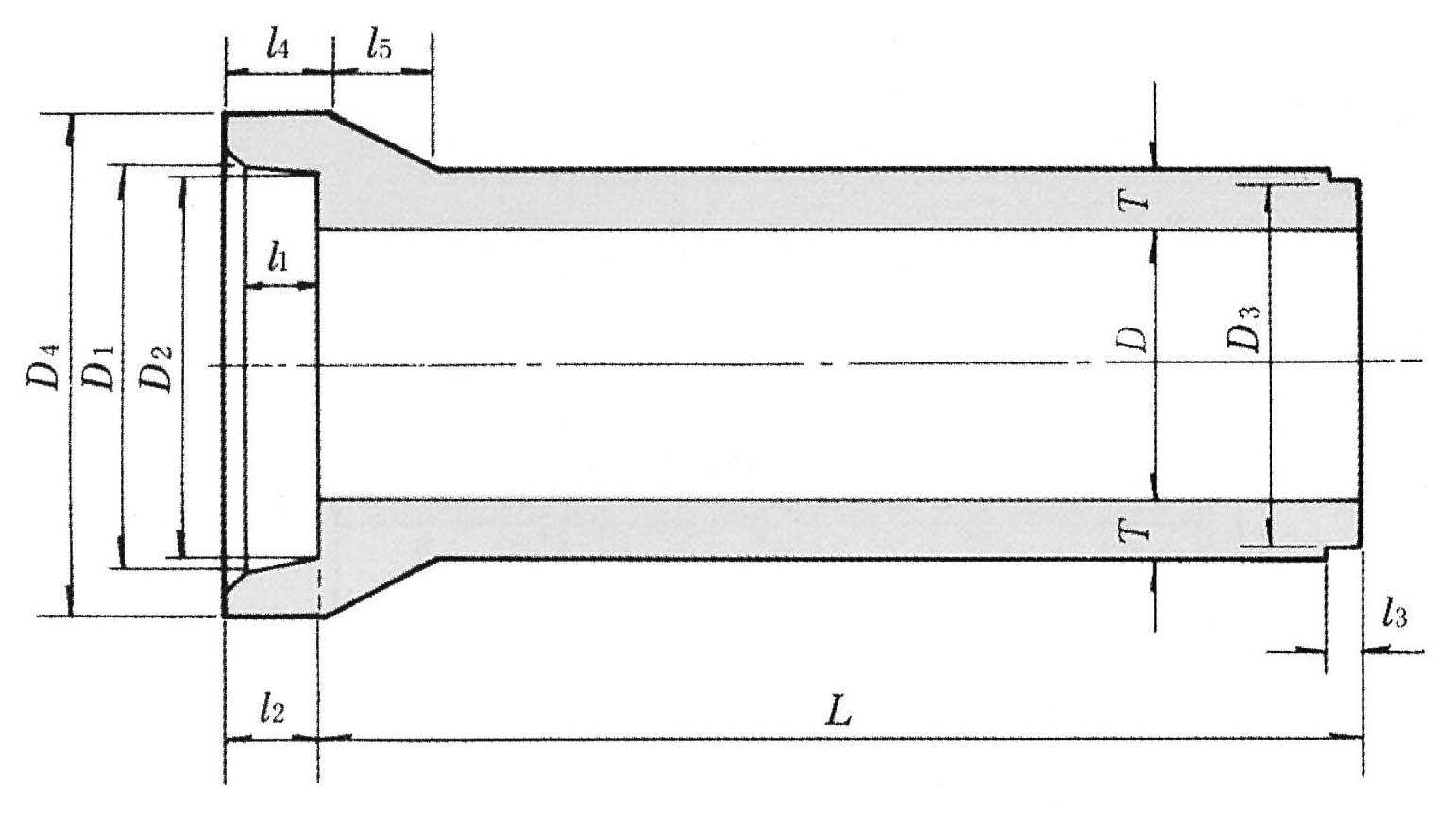

B形

単位:mm

呼び径	内径Ｄ	D1	Ｄ２	Ｄ３	Ｄ４	厚さＴ	ℓ1	ℓ2	ℓ3	ℓ4	ℓ5	有効長Ｌ	参考質量 (kg)
150	150	210	206	194	262	26	65	90	32	115	50	2,000	77
200	200	262	258	246	316	27				115	55		103
250	250	314	310	298	370	28				120	60		131
300	300	368	364	350	424	30			36		60		165
350	350	422	418	404	482	32					65		204
400	400	478	474	460	544	35	70	95		125	70	2,430	306
450	450	534	530	516	606	38				125	75		373
500	500	592	588	574	672	42				130	85		459
600	600	708	704	690	804	50	75	100		135	100		660
700	700	824	820	802	936	58	75	105	40	140	115		899
800	800	940	936	918	1,068	66	80	110		150	130		1,170
900	900	1,058	1,054	1,036	1,204	75	85	115		160	150		1,520
1,000	1,000	1,172	1,168	1,150	1,332	82	96	120		165	165		1,850
1,100	1,100	1,286	1,282	1,260	1,458	88	100	125	42	175	175		2,190
1,200	1,200	1,400	1,396	1,374	1,586	95	104	130		185	190		2,600
1,350	1,350	1,566	1,562	1,540	1,768	103	108	135		195	205		3,190

注：呼び150及び200の管の有効長は500mm又は1,000mm、呼び250～350の管の有効長は1,000mm、
呼び400～1,350の管の有効長は1,200mmとすることができる。

寸法の許容差

単位:mm

呼び径	内径Ｄ	D1	D3	厚さＴ	ℓ2	ℓ3	有効長Ｌ
150～　250	±3	±2		+3 -2	±5	±4	+10 -5
300～　600	±4			+4 -2
700～　900		+3 -2				±5
1,000～1,350	±6			+6 -3

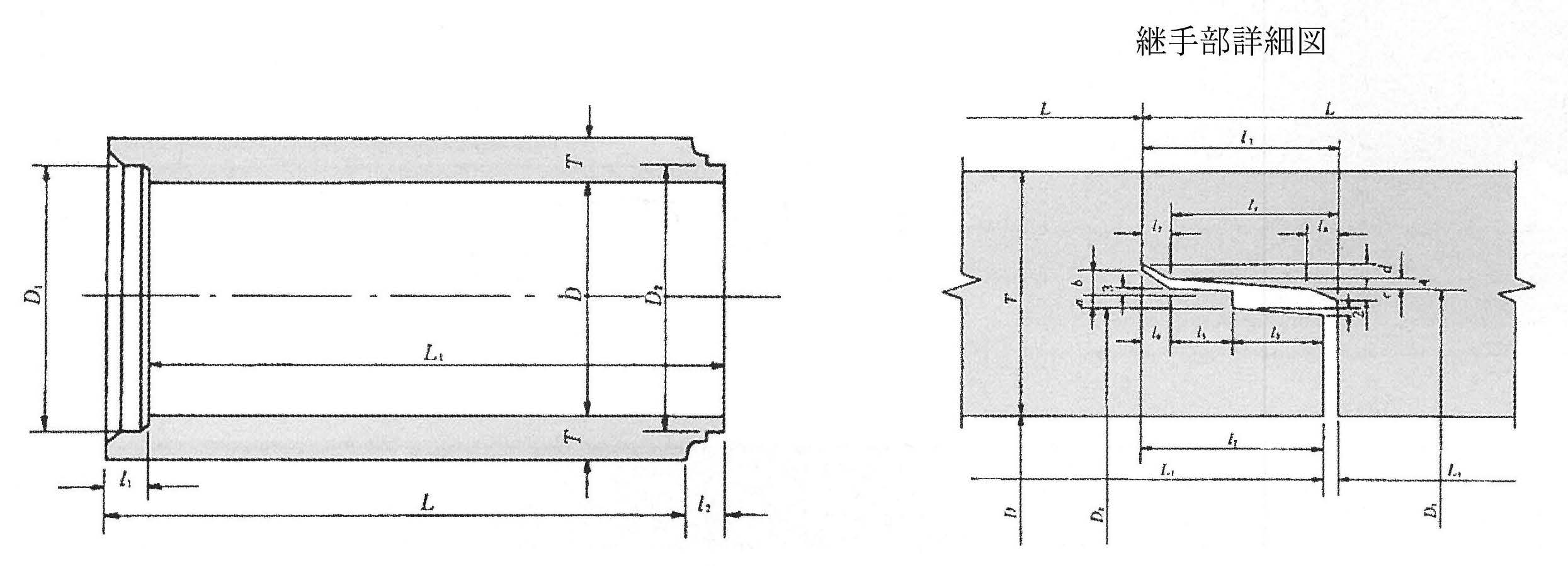

NC形管

管の強度と継手部の機能を向上させたいんろう形で、Ｃ形管より厚さを増した管で、シール材を用いて接合する管である。

単位:mm

呼び径	内径Ｄ	D1	D2	厚さＴ	ℓ1	ℓ2	ℓ3	ℓ4	ℓ5※	ℓ6ℓ7※	ℓ8※	ａ※	ｂ※	c※	ｄ※	有効長Ｌ	L 1	参考質量 (kg)
1,500	1,500	1,632	1,598	140	120	115	55	105	45	15	25	10	12	9	12	2,300	2,295	4,050
1,650	1,650	1,792	1,758	150														4,760
1,800	1,800	1,950	1,916	160														5,530
2,000	2,000	2,164	2,130	175														6,710
2,200	2,200	2,378	2,344	190														8,010
2,400	2,400	2,594	2,550	205	135	130	65	120	50		30	12		12				9,400
2,600	2,600	2,808	2,764	220														10,900
2,800	2,800	3,022	2,978	235														12,600
3,000	3,000	3,236	3,192	250														14,300

注：※印はJIS規格に規定されていない寸法である。
