エスホール

製品概要

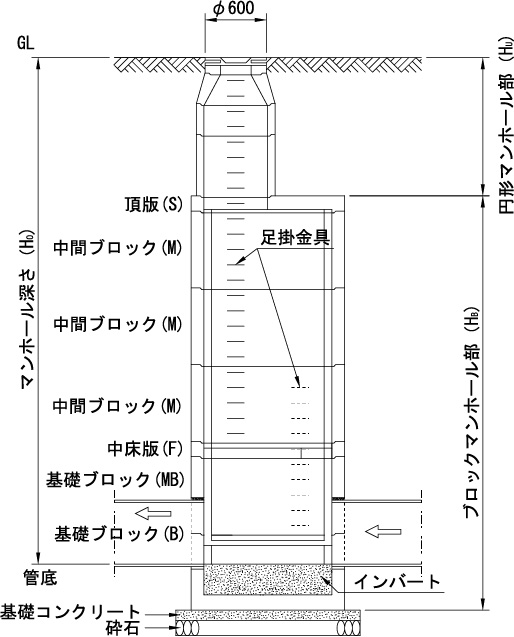

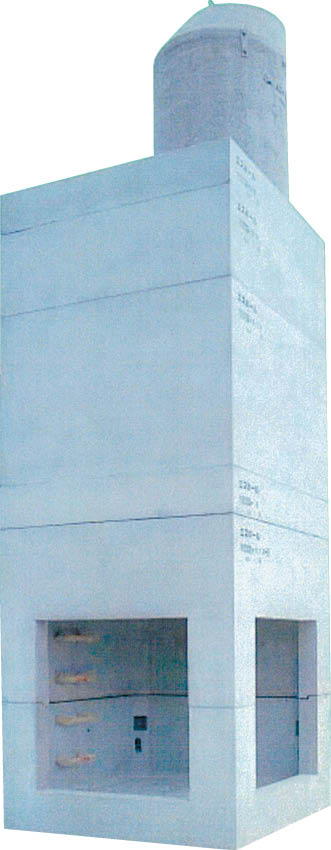

箱形と円形を結合した組立マンホールです。
「下水道施設の耐震対策指針と解説」に示すレベル2地震動にほとんどのケースで対応可能です。
円形マンホールとは異なり、箱形部はマンホール空間が広いため、ほとんど内側で作業ができます。

特長 呼び名及び適用範囲 頂版（Ｓ） 中間ブロック（Ｍ）（深形：ＭＦ） 基礎ブロック（ＭＢ）（深形：ＭＢＦ） 基礎ブロック（Ｂ）（深形：ＢＦ） 中床版（Ｆ） 継手の構造 参考質量表（箱形マンホール部） CADダウンロード PDFダウンロード

特長

エスホールは、ベルテクス株式会社の製品です。

  • レベル２地震動に、ほとんどのケースで対応可能。
    ㈱日本下水道協会発行の「下水道施設の耐震対策指針と解説」に示すレベル２地震動に、ほとんどのケースで対応可能です。
  • 深いマンホールに最適です。
    深いマンホールの場合は、一般に流入一流出が大きくなります。当製品では流入・流出管による断面縮小があっても残存壁面が多く、また基礎ブロック（Ｂ）については底版も、一体成形しているため安全です。地下水位も考慮しております。
  • 種類が豊富です。
    現場のニーズに対応出来るよう、サイズは1,000mm×1,000mmから3,500mm×1,500mmまで13種類の規格化をしました。
  • マンホールの空間が広くとれます。
    箱形部はマンホール空間が広いため､ほとんど内側で作業ができます。また､将来の維持管理が容易になります。
  • 施工が簡単。
    部材を基礎ブロックからマンホール蓋まで順次組み上げるだけですので、熟練工を必要とせず現場施工が簡単です。特に、基礎ブロック部分が上下２分割になっているため流入・流出管の取付けが容易に出来ます。
  • 短形開口にも対応可能です。
    円形開口だけではなく、アーチカルバート・ボックスカルバートの流入・流出にも対応できます。
  • 品質が安定しています。
    品質管理された工場製品ですので、品質及び強度にバラツキがありません。

呼び名及び適用範囲

呼び名 サイズ
A x B		 タイプ 最大マンホール深さ（ｍ）
地下水を無
視した場合		 地下水を
考慮した場合
GL-1.0m GL-2.0m GL-3.0m
1000形 1,000×1,000 標準 7.0 7.0
1200形 1,200×1,200 標準 7.0 6.2 6.6 7.0
1500形 1,500×1,500 標準 9.2 8.0 8.4 8.8
1800A形 1,800×1,500 標準 12.0 8.8 9.2 9.5
1800B形 1,800×1,800 標準 9.7 8.3 8.7 9.0
2000A形 2,000×1,500 標準 12.0 8.8 9.2 9.6
深型 – 10.0 10.3 10.7
2000B形 2,000×2,000 標準 11.2 8.6 9.0 9.3
深型 – 10.0 10.4 10.7
2200A形 2,200×1,500 標準 12.0 8.5 8.9 9.2
深型 – 9.7 10.1 10.5
2200B形 2,200×2,200 標準 10.3 8.3 8.7 9.1
深型 – 9.9 10.3 10.7
2500A形 2,500×1,500 標準 12.0 8.4 8.8 9.2
深型 – 9.3 9.7 10.1
2500B形 2,500×2,500 標準 9.8 8.8 9.2 9.6
深型 – 9.7 10.0 10.1
3000形 3,000×2,000 標準 12.0 8.5 8.8 9.2
深型 – 9.1 9.5 9.9
3500形 3,500×1,500 標準 12.0 9.1 9.5 9.9
深型 – 9.7 10.1 10.4

(注)
１．マンホール深さは最大値を示しています。
２．頂版(Ｓ)の許容最大土被りは4.5m (最小土被りは11cmです)。
３．深型は2000Ａ形～3500形に対応しています。
４．深形は記号にＦをつけます。たとえばＢＦ、ＭＢＦ、ＭＦと表記します。
５．水平土圧係数０.５

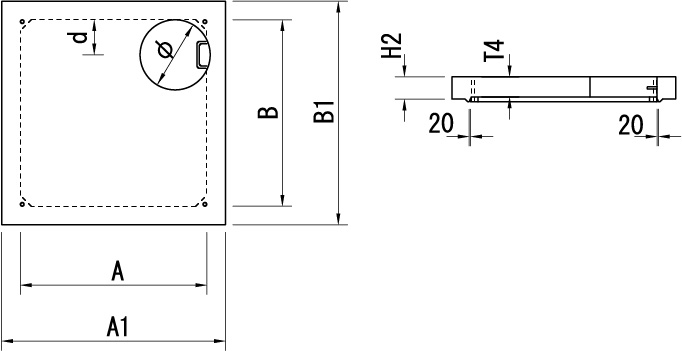

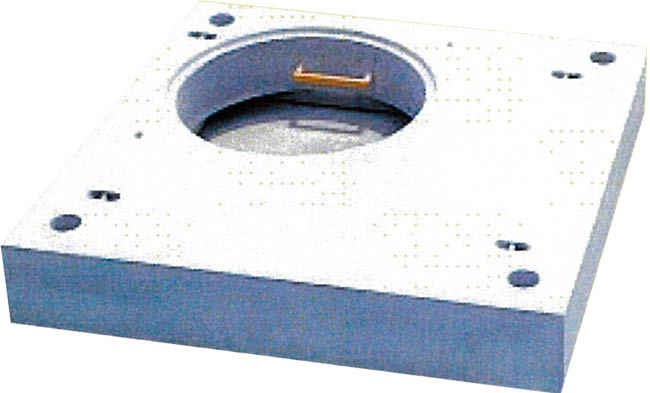

頂版（Ｓ）

呼び名 サイズ
A × B		 厚さ A1 B1 高さ d
T4 H2
1000形 1,000×1,000 180 1,240 300 470
1200形 1,200×1,200 220 1,440
1500形 1,500×1,500 250 1,800
1800A形 1,800×1,500 2,120 1,860
1800B形 1,800×1,800 2,160
2000A形 2,000×1,500 2,340 1,900
2000B形 2,000×2,000 270 2,400
2200A形 2,200×1,500 250 2,560 1,940
2200B形 2,200×2,200 300 2,640
2500A形 2,500×1,500 250 2,900 2,000
2500B形 2,500×2,500 335 3,000
3000形 3,000×2,000 300 3,420 2,600
3500形 3,500×1,500 335 4,100 2,220 620

（注）開口径は1500形～2500B形でφ600orφ900、3500形でφ900orφ1,200とする。

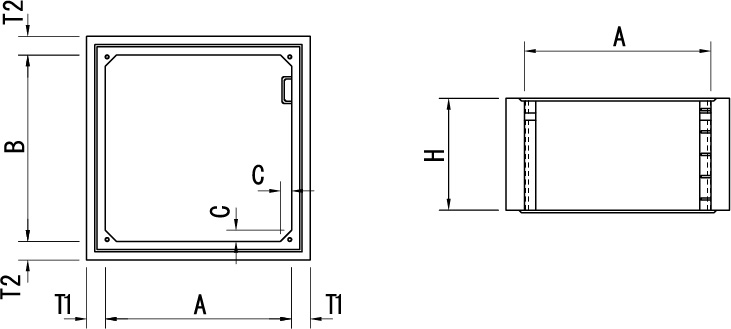

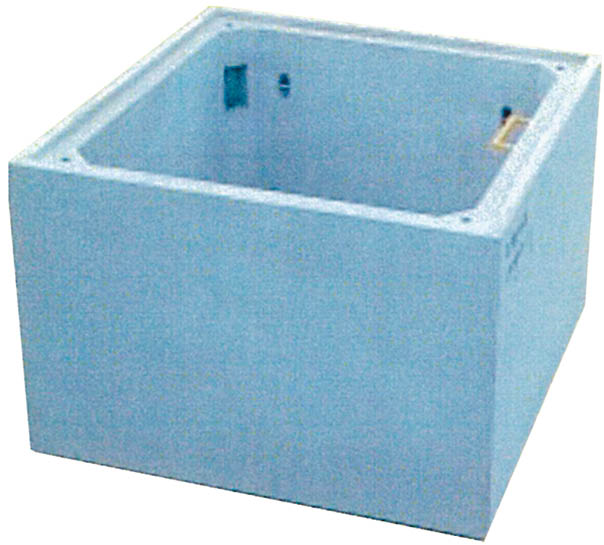

中間ブロック（Ｍ）（深形：ＭＦ）

(単位:mm)

呼び名 サイズ
A × B		 厚さ 高さ　Ｈ ハンチ
T1 T2 M6 M9 M12 M15 M18 M21 C
1000形 1,000×1,000 120 600 900 1,200 1,500 – – 100
1200形 1,200×1,200 – –
1500形 1,500×1,500 150 – –
1800A形 1,800×1,500 160 180 – –
1800B形 1,800×1,800 180 – –
2000A形 2,000×1,500 170 200 1,800 2,100
2000B形 2,000×2,000 200
2200A形 2,200×1,500 180 220
2200B形 2,200×2,200 220
2500A形 2,500×1,500 200 250 150
2500B形 2,500×2,500 250
3000形 3,000×2,000 210 300
3500形 3,500×1,500 300 360

基礎ブロック（ＭＢ）（深形：ＭＢＦ）

(単位:mm)

呼び名 サイズ
A × B		 厚さ 高さ　Ｈ ハンチ
T1 T2 MB6 MB9 MB12 MB15 MB18 MB21 C
1000形 1,000×1,000 120 600 900 1,200 1,500 – – 100
1200形 1,200×1,200 – –
1500形 1,500×1,500 150 – –
1800A形 1,800×1,500 160 180 – –
1800B形 1,800×1,800 180 – –
2000A形 2,000×1,500 170 200 1,800 2,100
2000B形 2,000×2,000 200
2200A形 2,200×1,500 180 220
2200B形 2,200×2,200 220
2500A形 2,500×1,500 200 250 150
2500B形 2,500×2,500 250
3000形 3,000×2,000 210 300
3500形 3,500×1,500 300 360

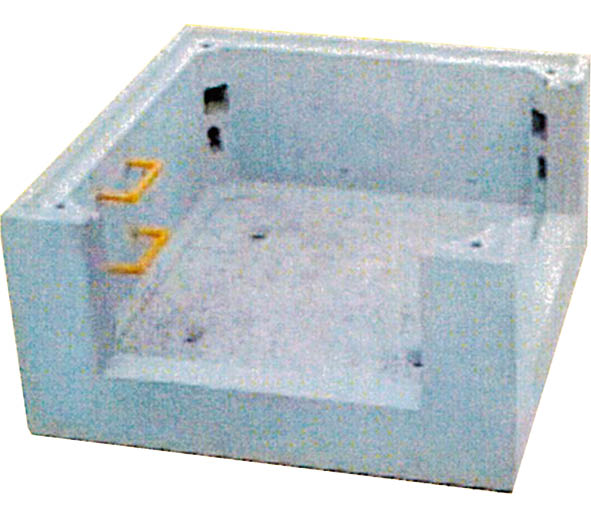

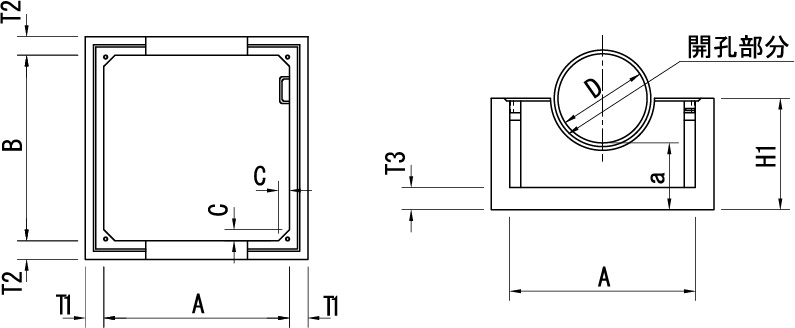

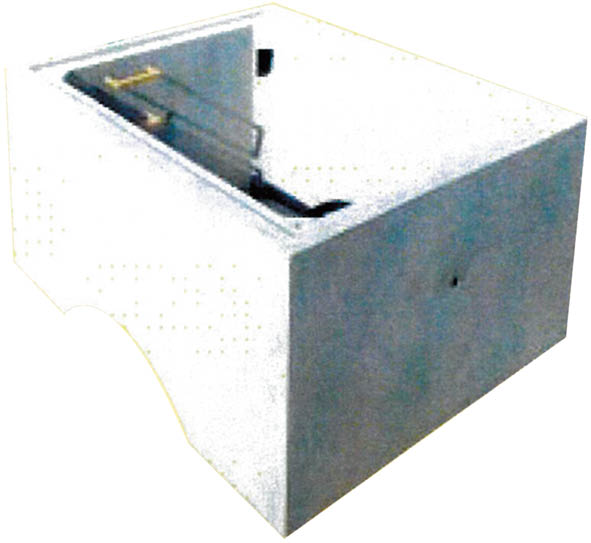

基礎ブロック（Ｂ）（深形：ＢＦ）

(単位:mm)

呼び名 サイズ
A × B		 厚さ 管底高 高さ ハンチ 使用最大管径
T1 T2 T3 a H1 MB21 D
1000形 1,000×1,000 120 150 330 1,200 100 φ600
1200形 1,200×1,200 160 360 900 φ700
1500形 1,500×1,500 150 180 400 φ1,000
1800A形 1,800×1,500 160 180 220 450 1,200 φ1,200
1800B形 1,800×1,800 180
2000A形 2,000×1,500 170 200 500 1,500 φ1,350
2000B形 2,000×2,000 200 250
2200A形 2,200×1,500 180 220 φ1,650
2200B形 2,200×2,200 220 270
2500A形 2,500×1,500 200 250 250 550 150 φ1,800
2500B形 2,500×2,500 250 300
3000形 3,000×2,000 210 300 290 600 1,700 φ2,200
3500形 3,500×1,500 300 360 280 1,900 φ2,600

（注）3500形の底版部は薄肉加工が施してあります。

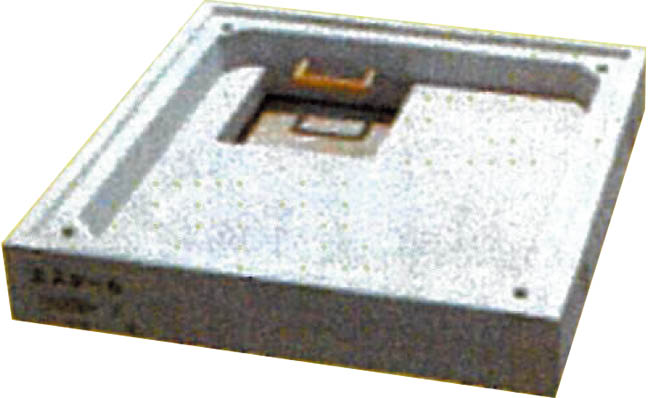

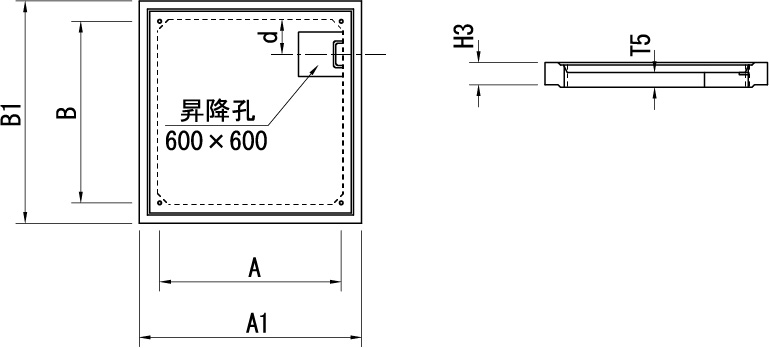

中床版（Ｆ）

(単位:mm)

呼び名 サイズ
A×B		 厚さ A1 B1 高さ d
T5 H3
1000形 1,000×1,000 150 1,240 300 470
1200形 1,200×1,200 1,440
1500形 1,500×1,500 1,800
1800A形 1,800×1,500 2,120 1,860
1800B形 1,800×1,800 200 2,160
2000A形 2,000×1,500 2,340 1,900
2000B形 2,000×2,000 2,400
2200A形 2,200×1,500 2,560 1,940
2200B形 2,200×2,200 2,640
2500A形 2,500×1,500 2,900 2,000
2500B形 2,500×2,500 3,000
3000形 3,000×2,000 3,420 2,600
3500形 3,500×1,500 4,100 2,220 620

（注) FRP中床版もあります。

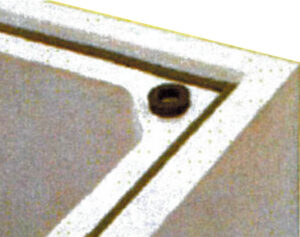

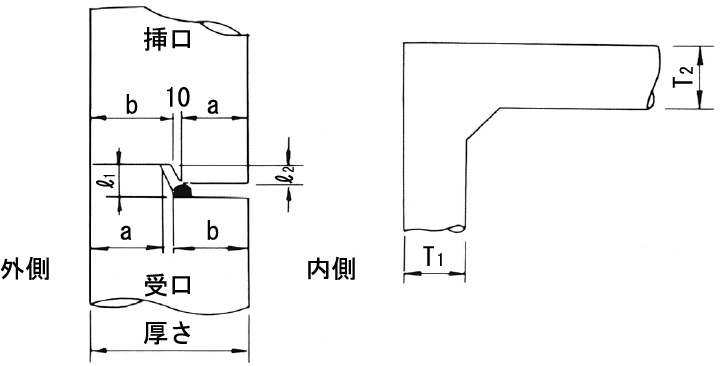

継手の構造

(単位:mm)

呼び名 サイズ
A ×B		 厚さT1の場合 厚さT2の場合 ℓ1 ℓ2
T1 a b T2 a b
1000形 1,000×1,000 120 50 60 120 50 60 30 25
1200形 1,200×1,200
1500形 1,500×1,500 150 65 75 150 65 75
1800A形 1,800×1,500 160 70 80 180 80 90 40 35
1800B形 1,800×1,800 180 80 90
2000A形 2,000×1,500 170 75 85 200 90 100
2000B形 2,000×2,000 200 90 100
2200A形 2,200×1,500 180 80 90 220 100 110
2200B形 2,200×2,200 220 100 110
2500A形 2,500×1,500 200 90 100 250 115 125
2500B形 2,500×2,500 250 115 125
3000形 3,000×2,000 210 95 105 300 140 150
3500形 3,500×1,500 300 140 150 360 170 180

参考質量表（箱形マンホール部）

(単位:kg)

呼び名 サイズ
A×B		 頂版 中間ブロック 中床版
S-900穴 M6 M9 M12 M15 M18 M21 F
1000形 1,000×1,000 600 840 1,260 1,670 2,090 – – 650
1200形 1,200×1,200 950 980 1,470 1,960 2,450 – – 890
1500形 1,500×1,500 1,790 1,510 2,270 3,020 3,790 – – 1,460
1800A形 1,800×1,500 2,290 1,890 2,840 3,780 4,720 – – 1,820
1800B形 1,800×1,800 2,770 2,150 3,240 4,330 5,410 – – 2,510
2000A形 2,000×1,500 2,630 2,180 3,290 4,390 5,490 6,570 7,670 2,400
2000B形 2,000×2,000 3,670 2,650 3,990 5,330 6,660 7,980 9,320 3,130
2200A形 2,200×1,500 2,990 2,520 3,790 5,040 6,310 7,570 8,830 2,710
2200B形 2,200×2,200 4,840 3,200 4,820 6,430 8,040 9,630 11,240 3,840
2500A形 2,500×1,500 3,580 3,120 4,690 6,270 7,840 9,390 10,960 3,230
2500B形 2,500×2,500 6,880 4,170 6,270 8,360 10,460 12,530 14,620 5,010
3000形 3,000×2,000 6,190 4,410 6,610 8,810 11,010 13,220 15,420 5,000
3500形 3,500×1,500 6,910 5,820 8,730 11,690 14,610 17,470 20,370 5,330

開口を考慮した製品質量

(単位:kg)

呼び名 サイズ
A×B		 基礎ブロック
MB6 MB9 MB12 MB15 MB18 M21 B
1000形 1,000×1,000 710 1,070 1,420 1,780 – – 1,610
1200形 1,200×1,200 830 1,250 1,670 2,080 – – 1,690
1500形 1,500×1,500 1,360 2,040 2,710 3,410 – – 2,770
1800A形 1,800×1,500 1,700 2,550 3,400 4,260 – – 4,440
1800B形 1,800×1,800 1,940 2,920 3,900 4,870 – – 5,140
2000A形 2,000×1,500 1,970 2,960 3,950 4,940 5,920 6,910 5,660
2000B形 2,000×2,000 2,390 3,590 4,800 6,000 7,180 8,390 7,730
2200A形 2,200×1,500 2,140 3,210 4,290 5,360 6,440 7,500 6,640
2200B形 2,200×2,200 2,720 4,090 5,470 6,840 8,180 9,560 9,550
2500A形 2,500×1,500 2,650 3,990 5,330 6,660 7,980 9,320 8,070
2500B形 2,500×2,500 3,550 5,330 7,100 8,890 10,650 12,430 12,770
3000形 3,000×2,000 3,750 5,620 7,490 9,360 11,240 13,110 12,950
3500形 3,500×1,500 5,270 7,430 9,940 12,420 14,890 17,320 16,690

（注）
１．基礎ブロック（ＭＢ）（Ｂ）の質量は流出入管の開口を想定しています。
２．深形の質量も標準と同じです。

開口を考慮しない製品重量

呼び名 サイズ
A×B		 基礎ブロック
MB6 MB9 MB12 MB15 MB18 M21 B
1000形 1,000×1,000 840 1,260 1,670 2,090 – – 2,050
1200形 1,200×1,200 980 1,470 1,960 2,450 – – 2,050
1500形 1,500×1,500 1,510 2,270 3,020 3,790 – – 3,280
1800A形 1,800×1,500 1,890 2,840 3,780 4,720 – – 5,260
1800B形 1,800×1,800 2,150 3,240 4,330 5,410 – – 6,110
2000A形 2,000×1,500 2,180 3,290 4,390 5,490 6,570 7,670 7,140
2000B形 2,000×2,000 2,650 3,990 5,330 6,660 7,980 9,320 9,160
2200A形 2,200×1,500 2,520 3,790 5,040 6,310 7,570 8,830 8,370
2200B形 2,200×2,200 3,200 4,820 6,430 8,040 9,630 11,240 11,320
2500A形 2,500×1,500 3,120 4,690 6,270 7,840 9,390 10,960 10,170
2500B形 2,500×2,500 4,170 6,270 8,360 10,460 12,530 14,620 15,140
3000形 3,000×2,000 4,410 6,610 8,810 11,010 13,220 15,420 16,830
3500形 3,500×1,500 5,820 8,730 11,690 14,610 17,470 20,370 21,030

（注）
１．基礎ブロック（ＭＢ）（Ｂ）の質量は流出入管の開口を想定していません。
２．深形の質量も標準と同じです。
