ワイドフリューム

製品概要

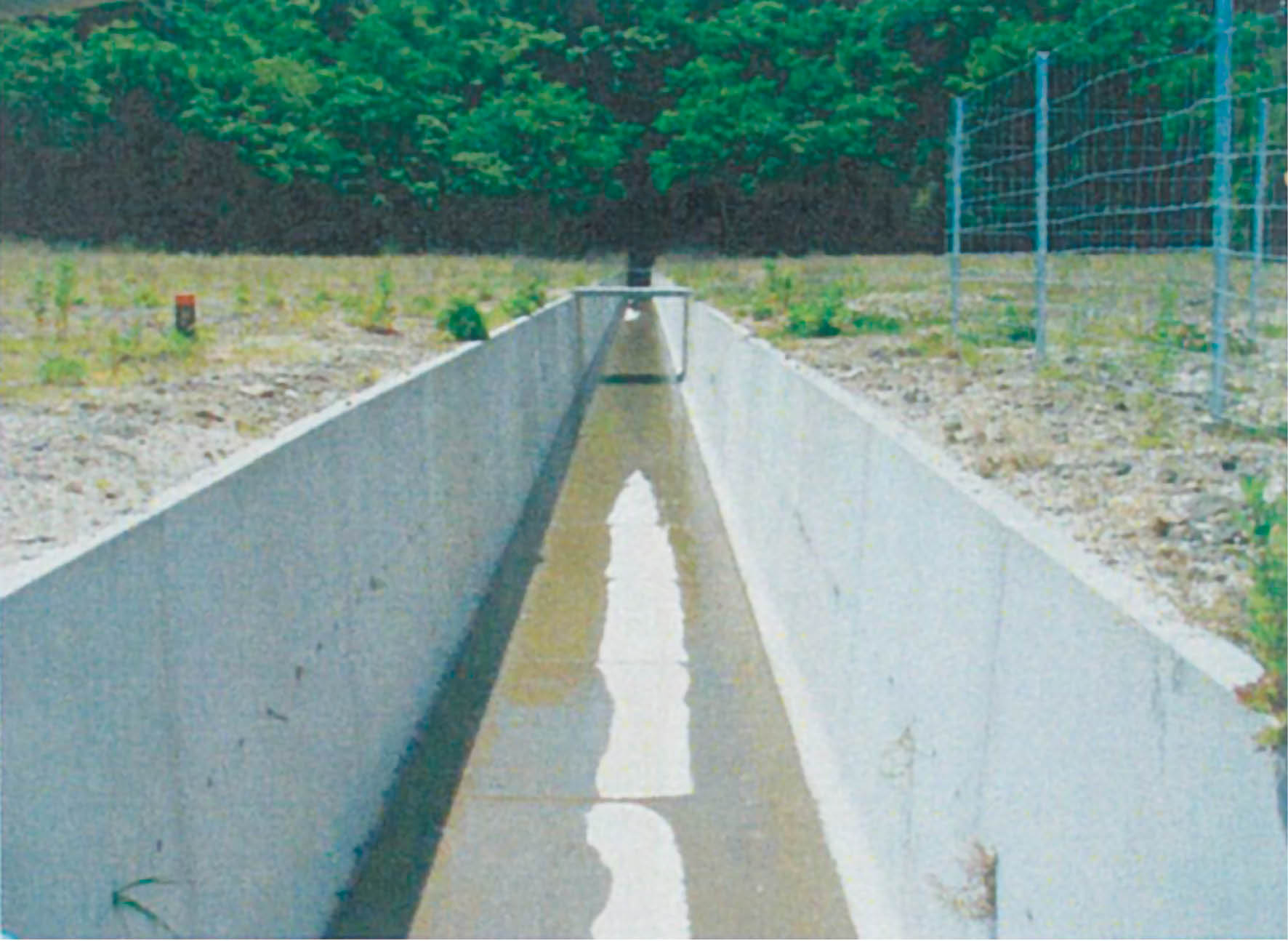

深さ500（水路幅300～1000）～1500（水路幅1500～3000）と様々な規格のある大型水路です。
設計荷重T-25です。
用水タイプと排水タイプがあります。

特長 設計条件 規格図 CADダウンロード PDFダウンロード

特長

  • 用水タイプ、排水タイプが可能です。
  • コンクリートニ次製品のため工期の短縮が図れます。
  • ボルト締付による不等沈下の防止ができます。
  • 目地部にシール材を使用すれば止水も万全です。
  • 設計荷重がT-25です。

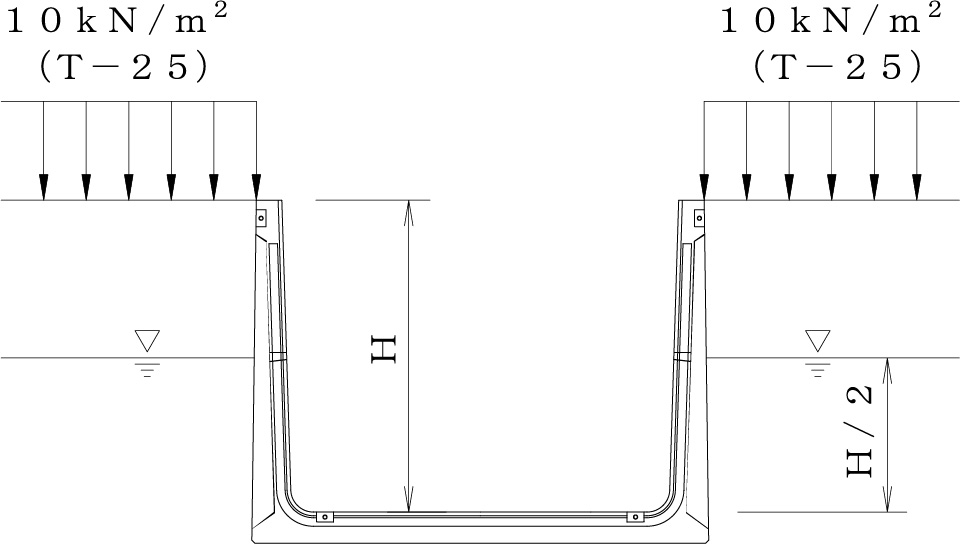

設計条件

土の単位体積質量 γs=18kN/m3
土の内部摩擦角 φ＝30°

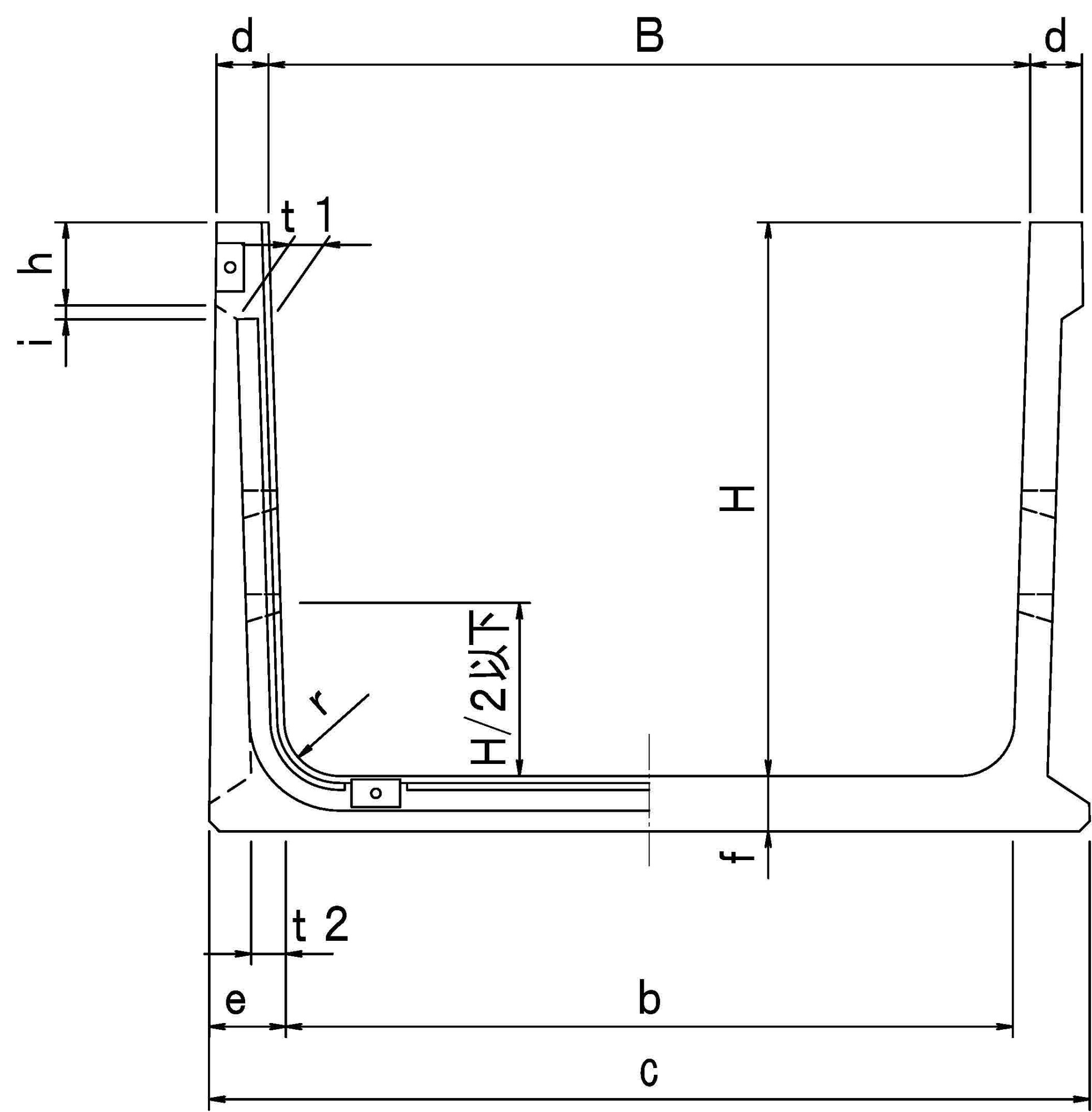

規格図


H=500

呼び名
Ｈ　　Ｂ		 参考質量
(kg)		 寸法（mm）
b c d e f h i t1 t2 r L
500 300 374 250 420 60 85 65 120 20 40 40 60 2,000
400 405 350 520
500 436 450 620
600 466 550 720
700 497 650 820
800 527 750 920
900 558 850 1,020
1,000 588 950 1,120

H=600

呼び名
Ｈ　　Ｂ		 参考質量
(kg)		 寸法（mm）
b c d e f h i t1 t2 r L
600 400 462 350 542 60 95 65 120 20 40 40 60 2,000
500 493 450 642
600 524 550 742
700 554 650 842
800 585 750 942
900 615 850 1,042
1,000 646 950 1,142
1,100 676 1,050 1,242
1,200 707 1,150 1,342

H=700

呼び名
Ｈ　　Ｂ		 参考質量
(kg)		 寸法（mm）
b c d e f h i t1 t2 r L
700 400 586 350 562 70 105 75 120 20 45 45 70 2,000
500 621 450 662
600 656 550 762
700 692 650 862
800 727 750 962
900 762 850 1,062
1,000 797 950 1,162
1,100 833 1,050 1,262
1,200 868 1,150 1,362
1,300 903 1,250 1,462
1,400 938 1,350 1,562

H=800

呼び名
Ｈ　　Ｂ		 参考質量
(kg)		 寸法（mm）
b c d e f h i t1 t2 r L
800 500 731 450 672 75 110 80 120 20 50 50 80 2,000
600 769 550 772
700 806 650 872
800 844 750 972
900 882 850 1,072
1,000 919 950 1,172
1,100 957 1,050 1,272
1,200 994 1,150 1,372
1,300 1,032 1,250 1,472
1,400 1,070 1,350 1,572
1,500 1,107 1,450 1,672
1,600 1,145 1,550 1,772

H=900

呼び名
Ｈ　　Ｂ		 参考質量
(kg)		 寸法（mm）
b c d e f h i t1 t2 r L
900 500 910 450 682 80 115 95 120 20 60 60 80 2,000
600 954 550 782
700 999 650 882
800 1,044 750 982
900 1,088 850 1,082
1,000 1,133 950 1,182
1,100 1,177 1,050 1,282
1,200 1,222 1,150 1,382
1,300 1,267 1,250 1,482
1,400 1,311 1,350 1,582
1,500 1,356 1,450 1,682
1,600 1,401 1,550 1,782
1,700 1,445 1,650 1,882
1,800 1,490 1,750 1,982

H=1,000

呼び名
Ｈ　　Ｂ		 参考質量
(kg)		 寸法（mm）
b c d e f h i t1 t2 r L
1,000 500 1,025 450 692 85 120 105 120 25 60 60 80 2,000
600 1,074 550 792
700 1,123 650 892
800 1,173 750 992
900 1,222 850 1,092
1,000 1,271 950 1,192
1,100 1,321 1,050 1,292
1,200 1,370 1,150 1,392
1,300 1,419 1,250 1,492
1,400 1,469 1,350 1,592
1,500 1,518 1,450 1,692
1,600 1,567 1,550 1,792
1,700 1,617 1,650 1,892
1,800 1,666 1,750 1,992
1,900 1,751 1,850 2,092
2,000 1,765 1,950 2,192

H=1,100

呼び名
Ｈ　　Ｂ		 参考質量
(kg)		 寸法（mm）
b c d e f h i t1 t2 r L
1,100 600 1,187 550 812 90 130 110 120 25 60 60 80 2,000
700 1,239 650 912
800 1,290 750 1,012
900 1,342 850 1,112
1,000 1,394 950 1,212
1,100 1,446 1,050 1,312
1,200 1,497 1,150 1,412
1,300 1,549 1,250 1,512
1,400 1,601 1,350 1,612
1,500 1,652 1,450 1,712
1,600 1,704 1,550 1,812
1,700 1,756 1,650 1,912
1,800 1,807 1,750 2,012
1,900 1,859 1,850 2,112
2,000 1,911 1,950 2,212
2,100 1,963 2,050 2,312
2,200 2,014 2,150 2,412

H=1,200

呼び名
Ｈ　　Ｂ		 参考質量
(kg)		 寸法（mm）
b c d e f h i t1 t2 r L
1,200 700 1,330 650 935 90 140 110 120 30 60 60 80 2,000
800 1,382 750 1,035
900 1,433 850 1,135
1,000 1,485 950 1,235
1,100 1,537 1,050 1,335
1,200 1,588 1,150 1,435
1,300 1,640 1,250 1,535
1,400 1,692 1,350 1,635
1,500 1,743 1,450 1,735
1,600 1,795 1,550 1,835
1,700 1,847 1,650 1,935
1,800 1,899 1,750 2,035
1,900 1,950 1,850 2,135
2,000 2,002 1,950 2,235
2,100 2,054 2,050 2,335
2,200 2,105 2,150 2,435
2,300 2,157 2,250 2,535
2,400 2,209 2,350 2,635

H=1,300

呼び名
Ｈ　　Ｂ		 参考質量
(kg)		 寸法（mm）
b c d e f h i t1 t2 r L
1,300 800 1,547 670 990 95 160 125 120 30 50 70 100 2,000
900 1,606 770 1,090
1,000 1,665 870 1,190
1,100 1,724 970 1,290
1,200 1,782 1,070 1,390
1,300 1,841 1,170 1,490
1,400 1,900 1,270 1,590
1,500 1,959 1,370 1,690
1,600 2,017 1,470 1,790
1,700 2,076 1,570 1,890
1,800 2,135 1,670 1,990
1,900 2,194 1,770 2,090
2,000 2,252 1,870 2,190
2,100 2,311 1,970 2,290
2,200 2,370 2,070 2,390
2,300 2,429 2,170 2,490
2,400 2,487 2,270 2,590
2,500 2,546 2,370 2,690
2,600 2,605 2,470 2,790

H=1,400

呼び名
Ｈ　　Ｂ		 参考質量
(kg)		 寸法（mm）
b c d e f h i t1 t2 r L
1,400 900 1,662 760 1,080 90 160 125 120 30 50 70 100 2,000
1,000 1,720 860 1,180
1,100 1,779 960 1,280
1,200 1,838 1,060 1,380
1,300 1,897 1,160 1,480
1,400 1,955 1,260 1,580
1,500 2,014 1,360 1,680
1,600 2,073 1,460 1,780
1,700 2,132 1,560 1,880
1,800 2,190 1,660 1,980
1,900 2,249 1,760 2,080
2,000 2,308 1,860 2,180
2,100 2,367 1,960 2,280
2,200 2,425 2,060 2,380
2,300 2,484 2,160 2,480
2,400 2,543 2,260 2,580
2,500 2,602 2,360 2,680
2,600 2,660 2,460 2,780
2,700 2,719 2,560 2,880
2,800 2,778 2,660 2,980

H=1,500

呼び名
Ｈ　　Ｂ		 参考質量
(kg)		 寸法（mm）
b c d e f h i t1 t2 r L
1,500 900 1,946 750 1,100 100 175 140 120 30 50 80 150 2,000
1,000 2,012 850 1,200
1,100 2,077 950 1,300
1,200 2,143 1,050 1,400
1,300 2,209 1,150 1,500
1,400 2,275 1,250 1,600
1,500 2,341 1,350 1,700
1,600 2,406 1,450 1,800
1,700 2,472 1,550 1,900
1,800 2,538 1,650 2,000
1,900 2,604 1,750 2,100
2,000 2,670 1,850 2,200
2,100 2,735 1,950 2,300
2,200 2,801 2,050 2,400
2,300 2,867 2,150 2,500
2,400 2,933 2,250 2,600
2,500 2,999 2,350 2,700
2,600 3,064 2,450 2,800
2,700 3,130 2,550 2,900
2,800 3,196 2,650 3,000
2,900 3,262 2,750 3,100
3,000 3,328 2,850 3,200





※この規格以外の寸法も承ります。
※土地改良事業計画基準「水路工」に準拠した製品の農業土木型については、ご相談ください。
