PRODUCTSベンチフリューム

ベンチフリューム

カタログページへ
ベンチフリューム

製品概要

内空断面が台形の用排水溝です。
L=500mmのコンクリート蓋もしくはL=1mのグレーチング蓋が使用できます。
分水溝・受台も用意しています。

本体 分水溝 蓋 CADダウンロード PDFダウンロード

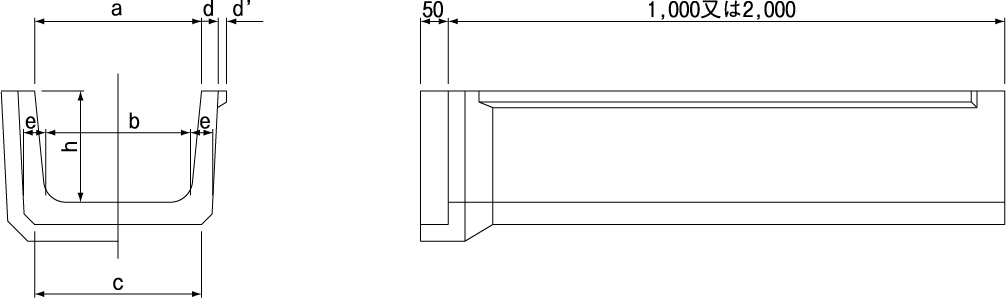

本体

呼称 参考質量(kg) 寸法（mm）
ℓ=1,000 ℓ =2,000 a b c d d’ e h
200 50 95 200 170 205 30 15 35 150
250 58 107 250 215 250 30 15 35 175
300 78 132 300 260 300 30 15 40 200
350 100 194 350 300 345 35 15 45 235
400 145 220 400 345 395 40 20 50 260
450 159 250 450 390 440 40 20 50 295
500 188 315 500 435 490 45 20 55 320
550 196 375 550 475 535 45 20 60 355
600 207 400 600 520 580 45 20 60 380
650 241 – 650 565 630 45 20 65 415
700 306 – 700 610 680 50 25 70 440
800 375 – 800 695 770 50 25 75 490
900 450 – 900 785 870 55 25 85 550
1,000 512 – 1,000 875 965 55 25 90 600

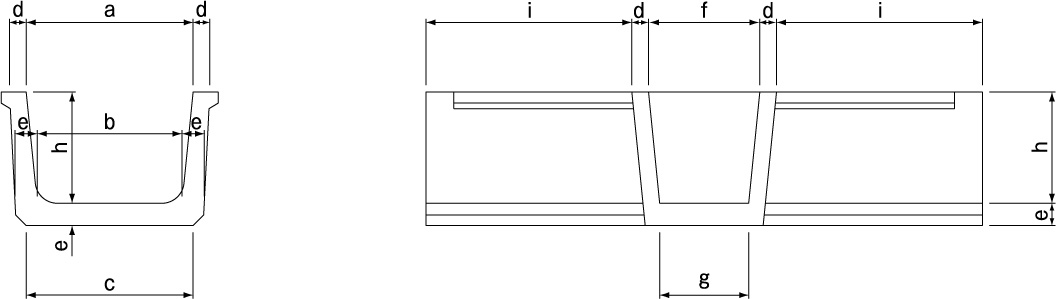

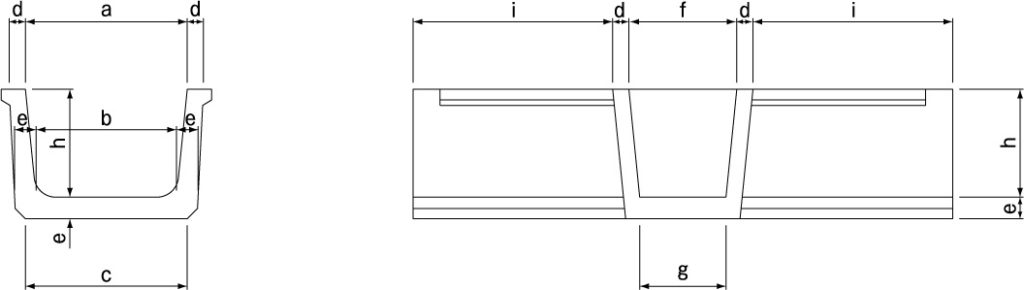

分水溝

呼称 参考質量
(kg)		 寸法（mm）
a b c e f g h i
200 49 200 170 205 35 200 160 150 370
250 59 250 215 250 35 200 160 175 370
300 74 300 260 300 40 200 160 200 370
350 93 350 300 345 45 200 160 235 365
400 118 400 345 395 50 200 160 260 360
450 131 450 390 440 50 250 200 295 335
500 153 500 435 490 55 250 200 320 330

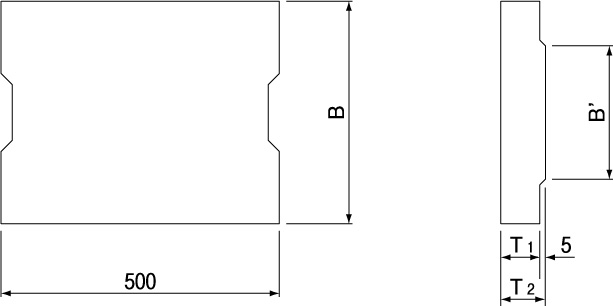

蓋

呼称 参考質量（㎏） 寸法（㎜） 厚さＴ（㎜）
１種 ２種 Ｂ Ｂ’ １種（Ｔ－４） ２種（Ｔ－14）
Ｔ１ Ｔ２ Ｔ１ Ｔ２
200 20 31 290 180 55 60 85 90
250 24 41 340 230 55 60 95 100
300 33 47 390 280 65 70 95 100
350 38 59 450 330 65 70 105 110
400 44 69 520 380 65 70 105 110
450 48 82 570 430 75 80 115 120
500 60 91 630 480 75 80 115 120
550 65 106 680 530 75 80 125 130
600 70 114 730 580 75 80 125 130
※ 650 75 131 780 630 75 80 135 140
※ 700 92 143 850 680 85 90 135 140
※ 800 103 160 950 780 85 90 135 140
※ 900 114 191 1,060 880 85 90 145 150
※ 1,000 139 223 1,160 980 95 100 155 160

※規格については、対応できない場合がありますので、営業へお問合せください。
