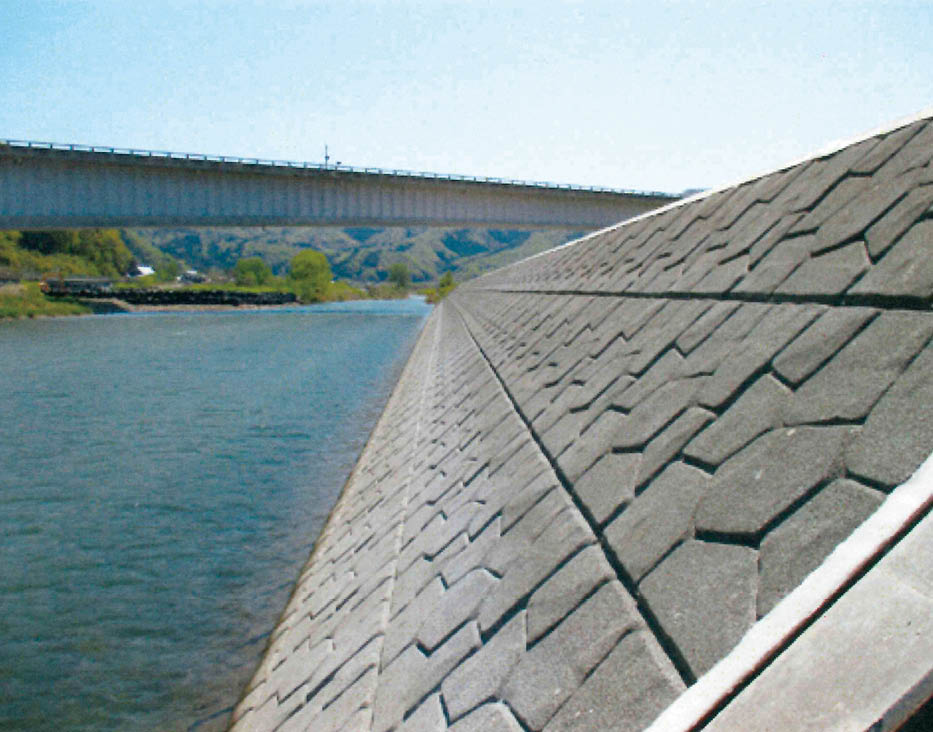

サンK大型張ブロック
製品概要
サンＫクリア工法を用いた緩勾配用大型ブロック（0.5個/m2）です
らくぴた（高さ固定ボルト）を用いて基面より本体を浮かせて設置し、後打ちコンクリートにて製品と基面を一体化させるので、強固な擁壁が構築されます。
積み石模様、大玉石、滑面の3タイプがあります。
NETIS CG-080009-V （NETIS掲載期間終了技術）
特長
施工工程
規格図
標準断面図
CADダウンロード
PDFダウンロード
特長
- サンＫクリア工法によるトータルコスト縮減が可能な製品です。
- サンＫクリア工法とは、プレキャスト製品の据付時において、ツメ付ジャッキで高さを調整後、予め取付けた「らくピタ」（高さ固定ボルト）により本体を基礎より浮かして設置し、その隙間へ後打ちコンクリートを充填、製品と基面とを一体化させる工法です。
- 強固な構造物が構築できると共に現場作業の環境改善が図れ、据付時間の短縮、省人、省力化が可能です。
施工工程
- 基面整正
- 基礎砕石・敷き均し転圧
- 高さ固定ボルトの取付
底面のインサートにらくピタをねじ込みます。 - 製品の据付
段継ぎ手に合わせて、敷き均した基礎砕石の上に据付します。 - 高さ固定ボルトの調整
ツメ付ジャッキによる高さ調整後、高さ固定ボルトを調整して、ジャッキを撤去します。 - 充填コンクリート打設・締固
- 完成
-

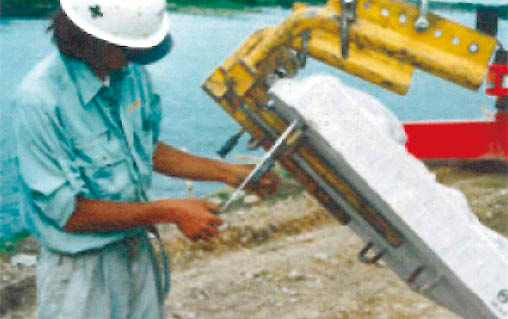

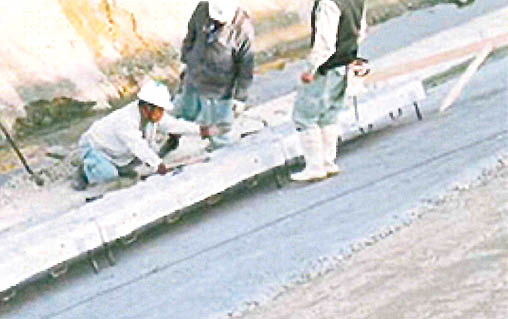

- らくピタ（高さ調製ボルト）設置状況
-

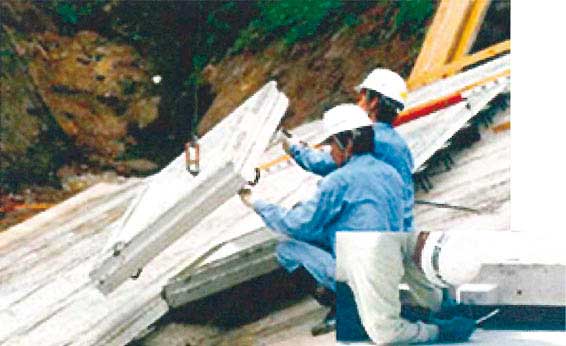

- 大型張りブロック据付状況 らくピタ（高さ固定ボルト）調製中
-

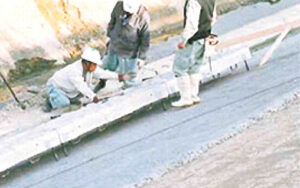

- 大型張りブロック据付状況 らくピタ調製後
-

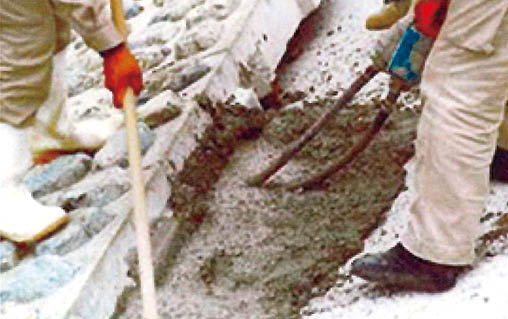

- 生コン打設状況
規格図

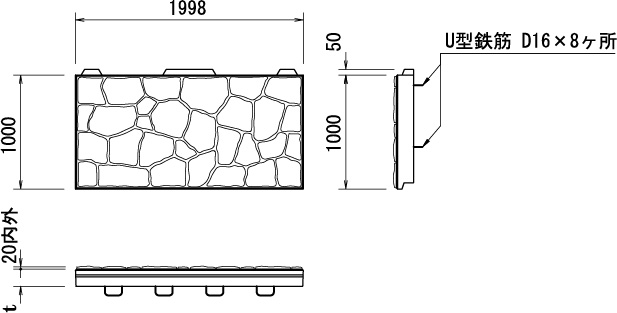

積み石タイプA形

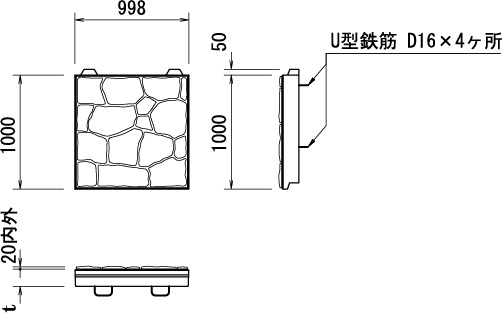

積み石タイプB形

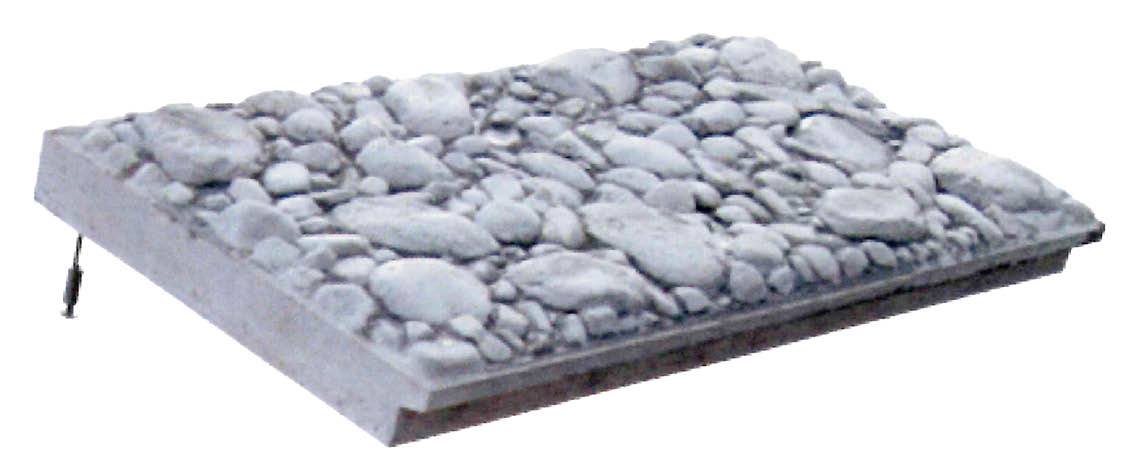

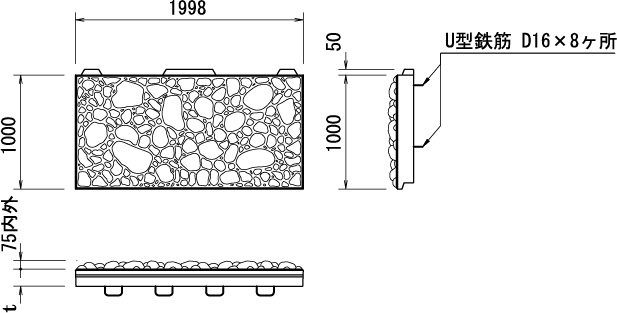

大玉石タイプA形

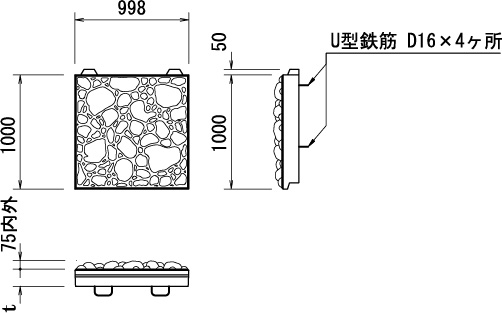

大玉石タイプB形

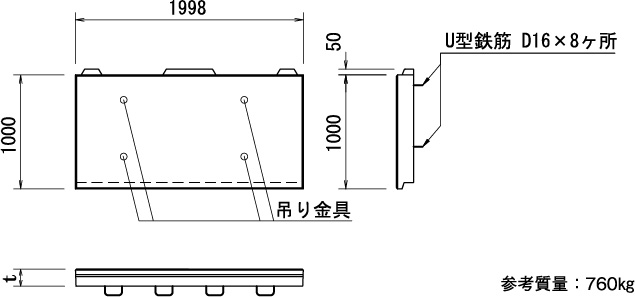

滑面タイプA形

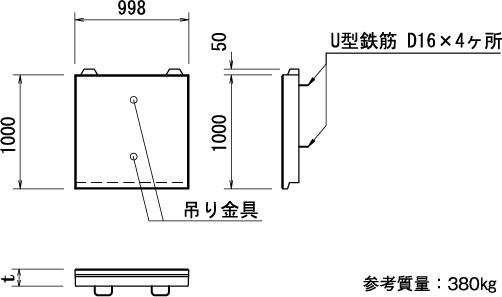

滑面タイプB形
| 呼び名 | 参考質量 (kg) |
ｔ (mm) |
|
| 積み石タイプ | Ａ形 | 620 | 120 |
| Ｂ形 | 310 | ||
| Ａ形 | 750 | 150 | |
| Ｂ形 | 375 | ||
| 大玉石タイプ | Ａ形 | 650 | 120 |
| Ｂ形 | 325 | ||
| Ａ形 | 780 | 150 | |
| Ｂ形 | 390 | ||
| 滑面タイプ | Ａ形 | 530 | 120 |
| Ｂ形 | 265 | ||
| Ａ形 | 668 | 150 | |
| Ｂ形 | 334 | ||
| Ａ形 | 760 | 170 | |
| Ｂ形 | 380 | ||
※サンＫクリア工法による階段も製作出来ます。

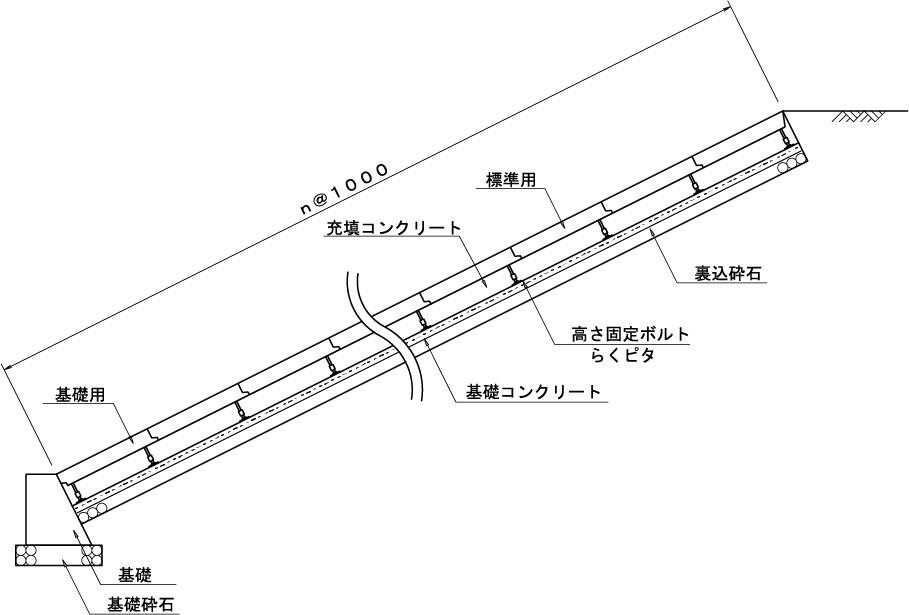

標準断面図
