ダイヤカット（大型連節ブロック）
製品概要

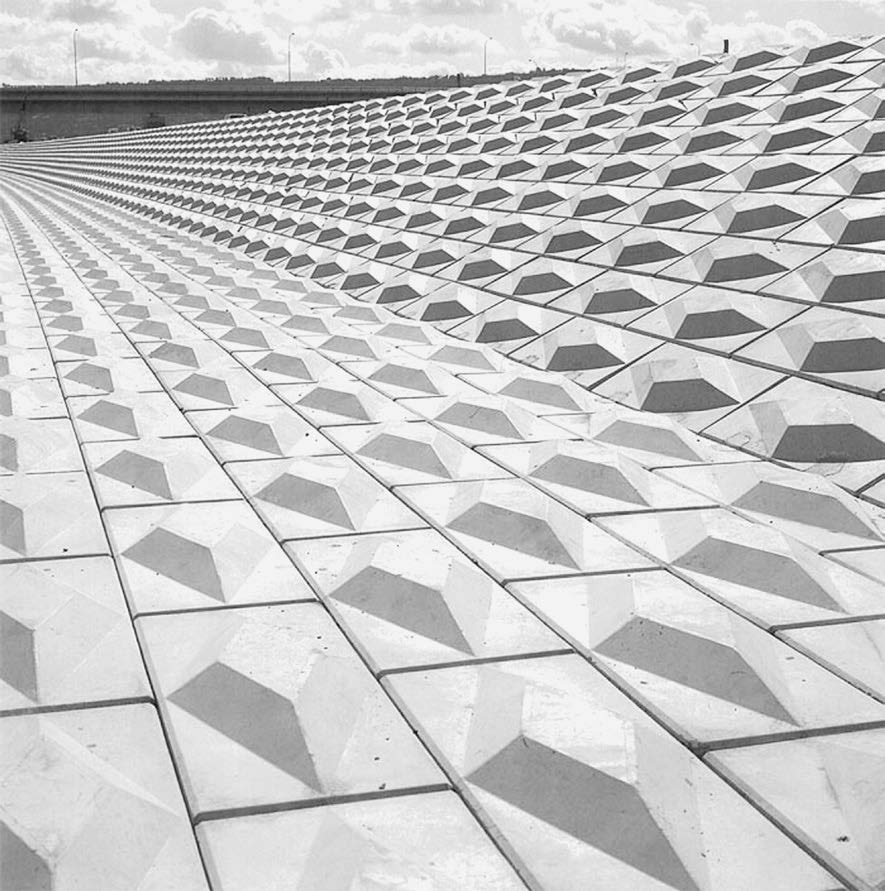

菱形で形成された突起が特徴の大型連節ブロック（1.667個/m2）です。
菱形の凸部が流速を低減させるための粗度として有効に作用します。
NETIS CB-070009-VE （掲載期間終了技術）
ダイヤカットⅡ型
ダイヤカットⅤ型
CADダウンロード
PDFダウンロード

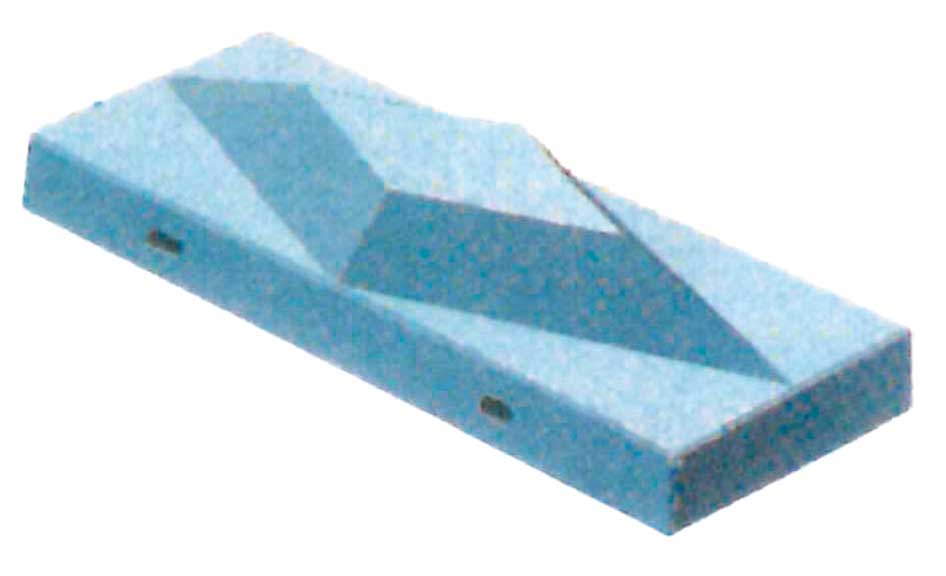

ダイヤカットⅡ型
特長
- 積算は施工パッケージの連節ブロック張を適用。
- 従来の連節ブロック0.125㎡／個を施工性向上のため、ブロックを大型化し0.6㎡／個としました。
- 個々のブロックは、鉄筋もしくは鉄線を通して一体化する連節タイプのブロックです。
- ブロックは菱形で構成された凸部を持ち、流速低減の粗度として有効に作用します。
- 地盤の変化に対応して適度な屈撓性を発揮します。
- 覆土により植生の繁茂が期待できます。
製品図・規格諸元

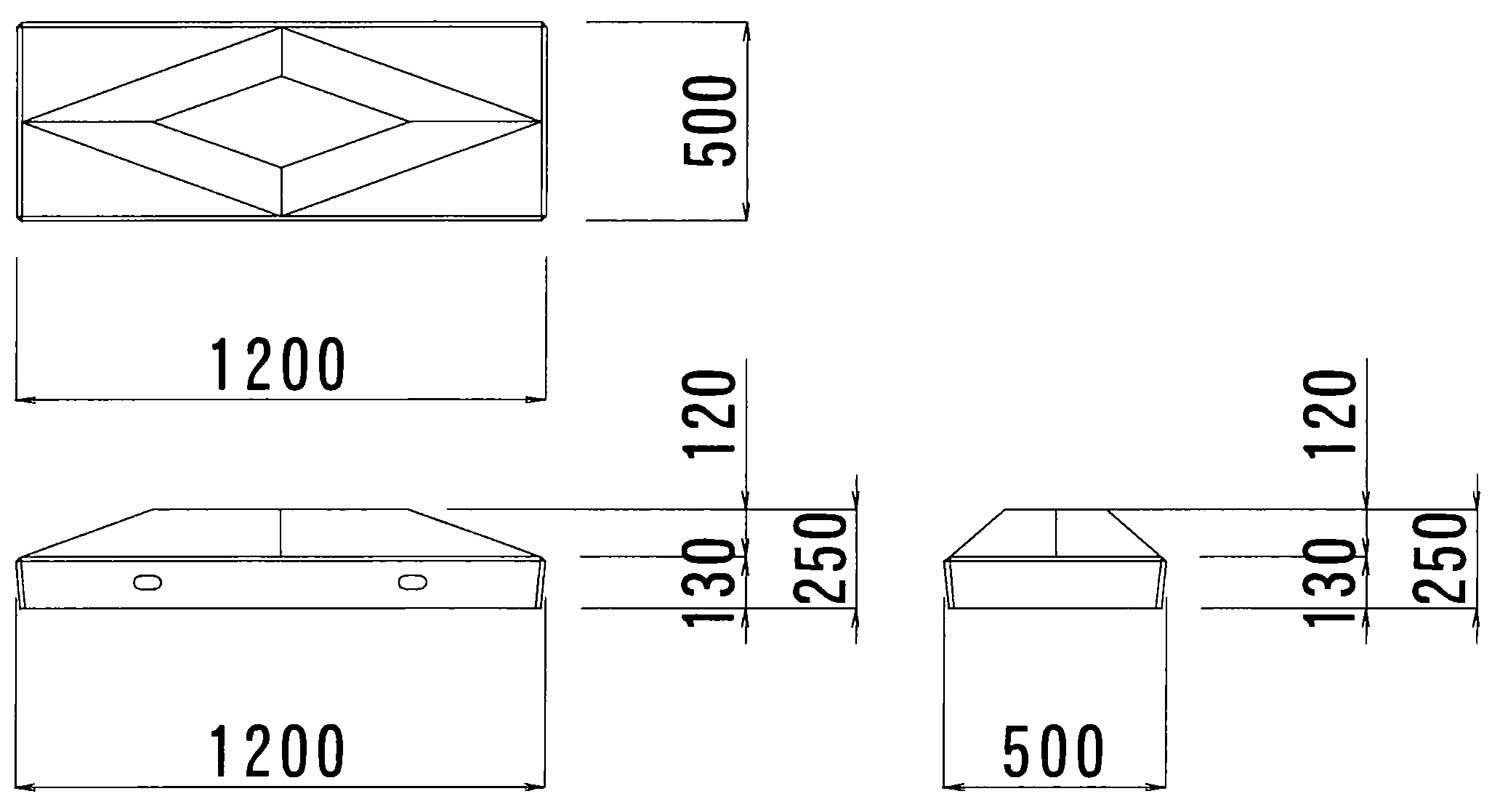

Ａ形

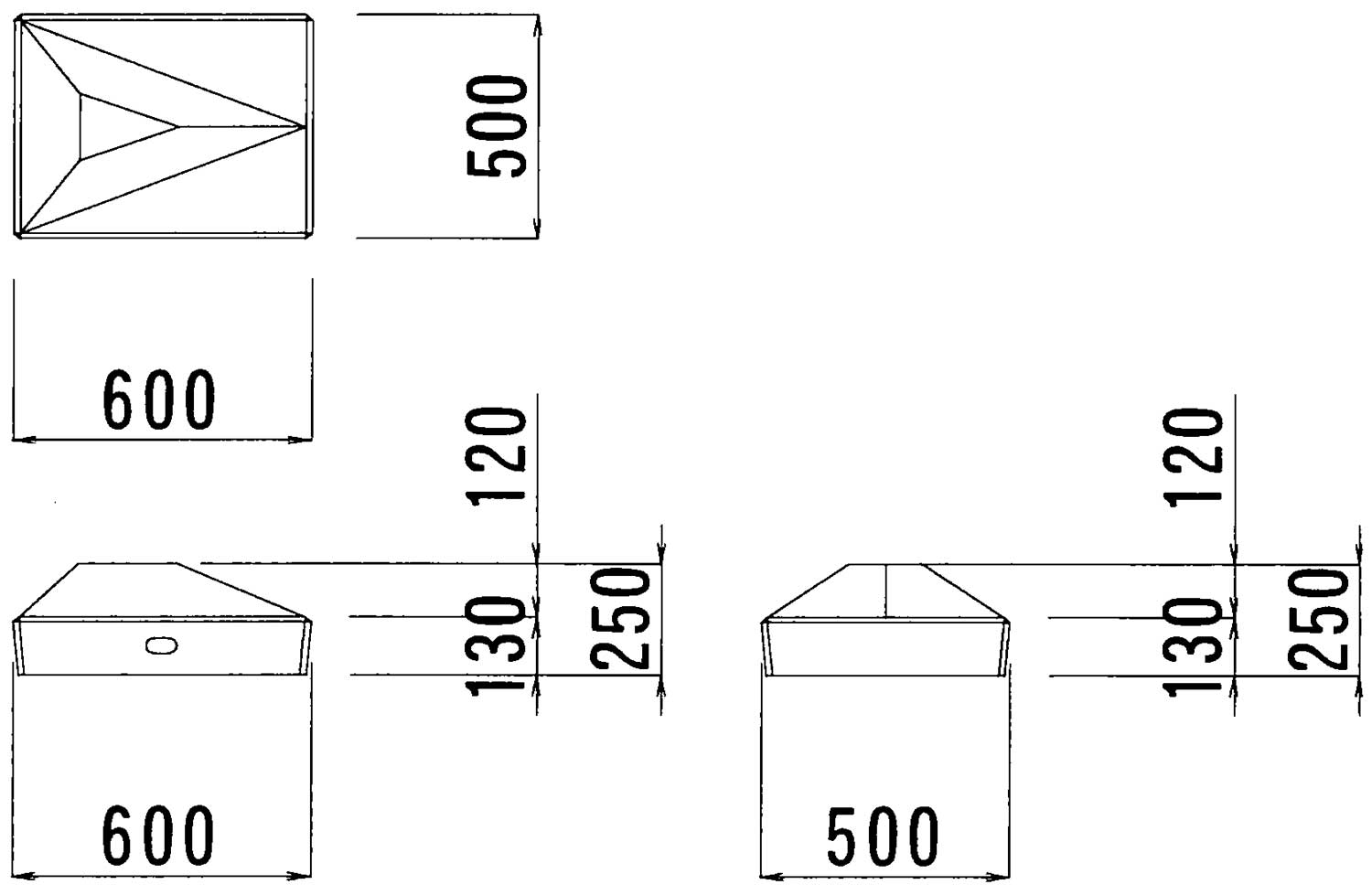

Ｂ形
| 型式 | 呼び名 | 主要部寸法 （㎜） |
参考質量 （㎏／個） |
㎡使用数 （個／㎡） |
| 350型 | Ａ形 | 1,200×500×250 | 213.9 | 1.667 |
| Ｂ形 | 600×500×250 | 101.9 |

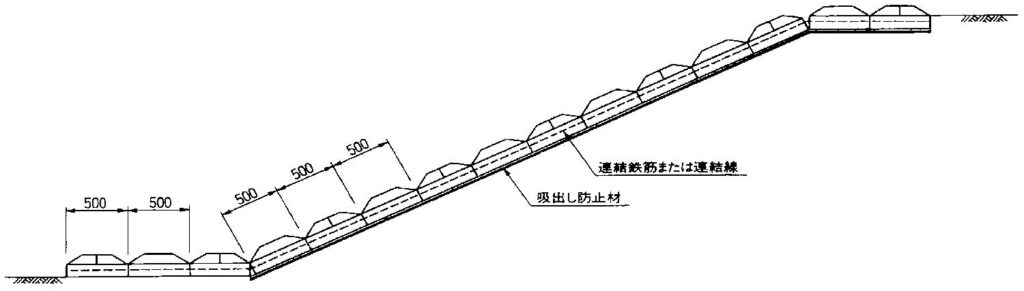

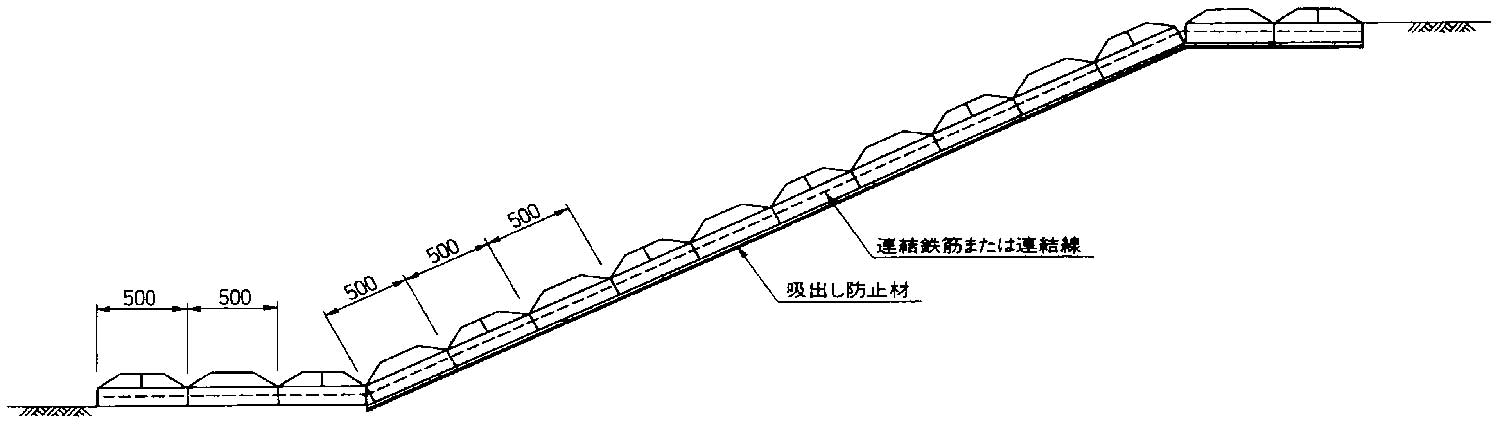

標準断面図
護岸対応流速
| 護岸勾配 | 水深（ｍ） | 対応流速（ｍ／ｓ） |
| １：2.0 | 3.0 | 8.13 |
| 4.0 | 8.49 | |
| 5.0 | 8.74 |

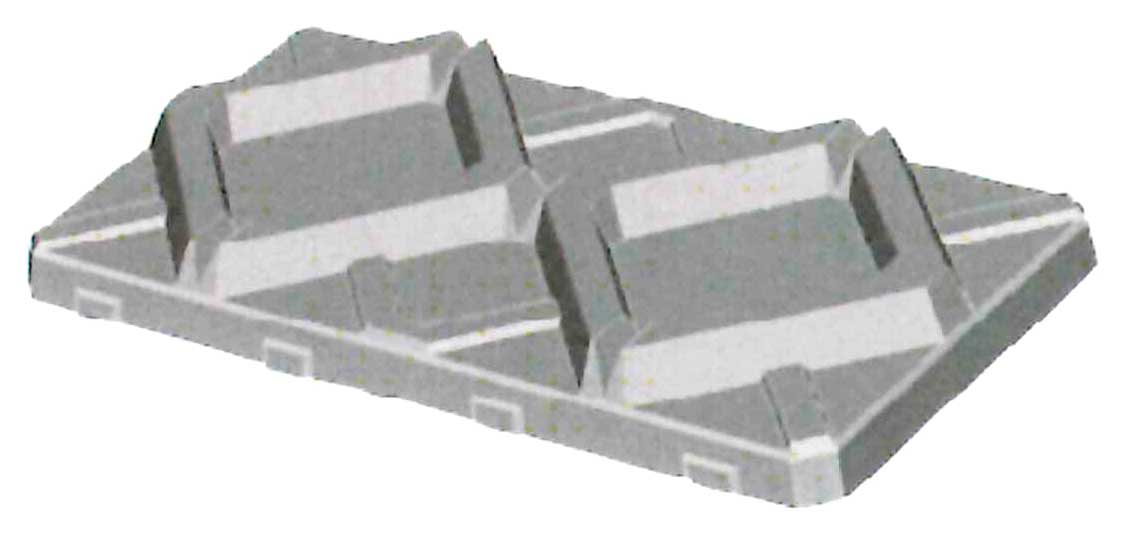

ダイヤカットⅤ型
特長
- 積算は施工パッケージの平ブロック張を適用。
- ２㎡／個タイプで１㎡／個タイプの２倍の施工が可能で、大幅な工費、エ期の短縮を図れます。
- 個々のブロックは、専用の連結金具で連結し一体化を図る連節ブロックです。
- ブロックの凸部は、被覆土の滑り出しを抑制し、流速低減にも有効に作用します。
- ブロックは適度な屈とう性を持ち、地盤の変化に対応できます。

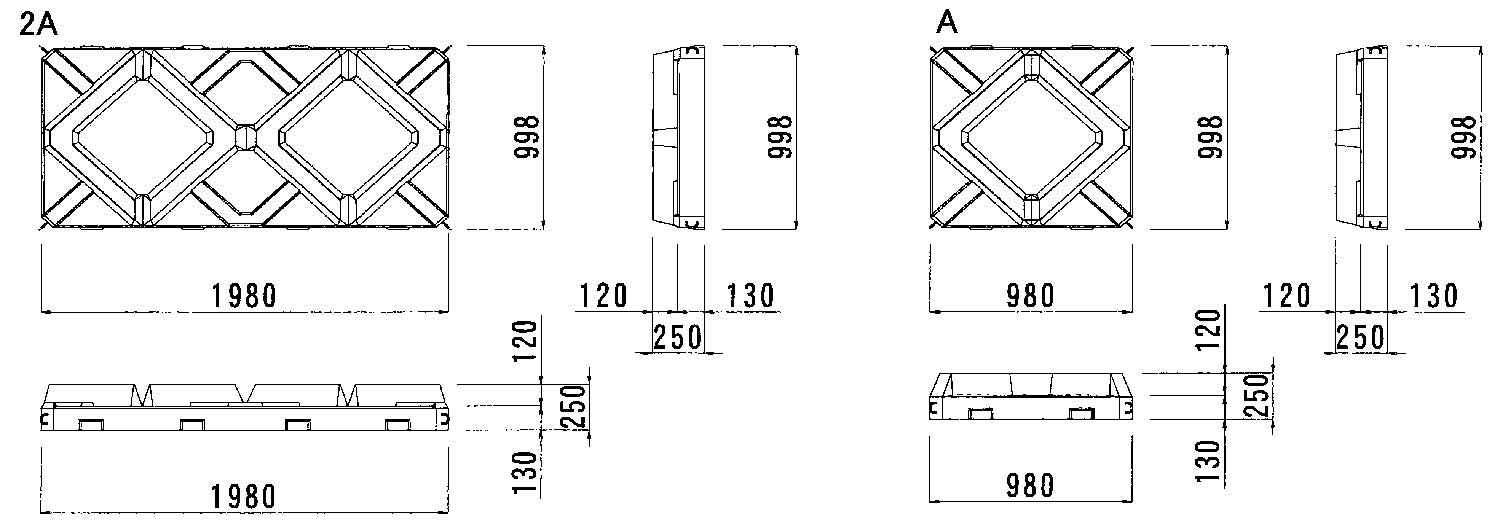

製品図・規格諸元
| 型式 | 呼び名 | 主要寸法 （㎜） |
体積 （㎥） |
参考重量 （㎏） |
客土量 （㎥） |
敷設重量 （㎏／㎡） |
使用数 （個／㎡） |
| Ⅴ型 | 2A形 | 1,980×998×250 | 0.3155 | 725 | 0.1845 | 362 | 0.5 |
| Ａ形 | 980×998×250 | 1.1558 | 358 | 0.0942 | 1 |

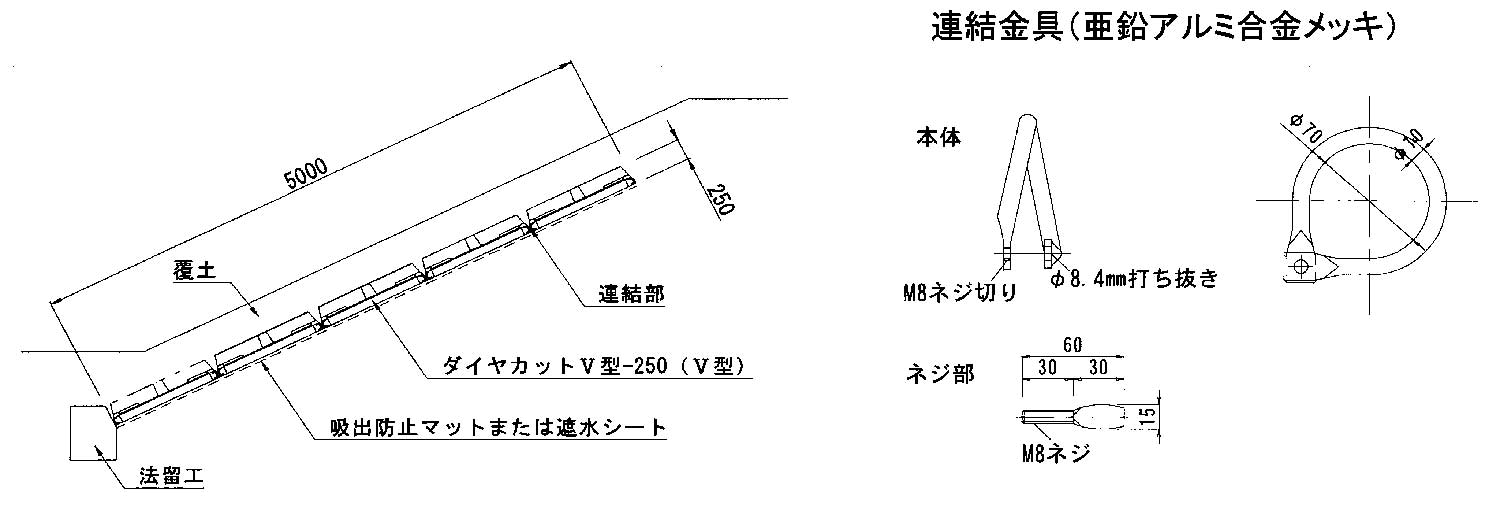

標準断面図
護岸対応流速
| 護岸勾配 | 水深（ｍ） | 対応流速（ｍ／ｓ） |
| １：2.0 | 3.0 | 4.87 |
| 4.0 | 5.13 | |
| 5.0 | 5.34 |
