リーフロック
製品概要

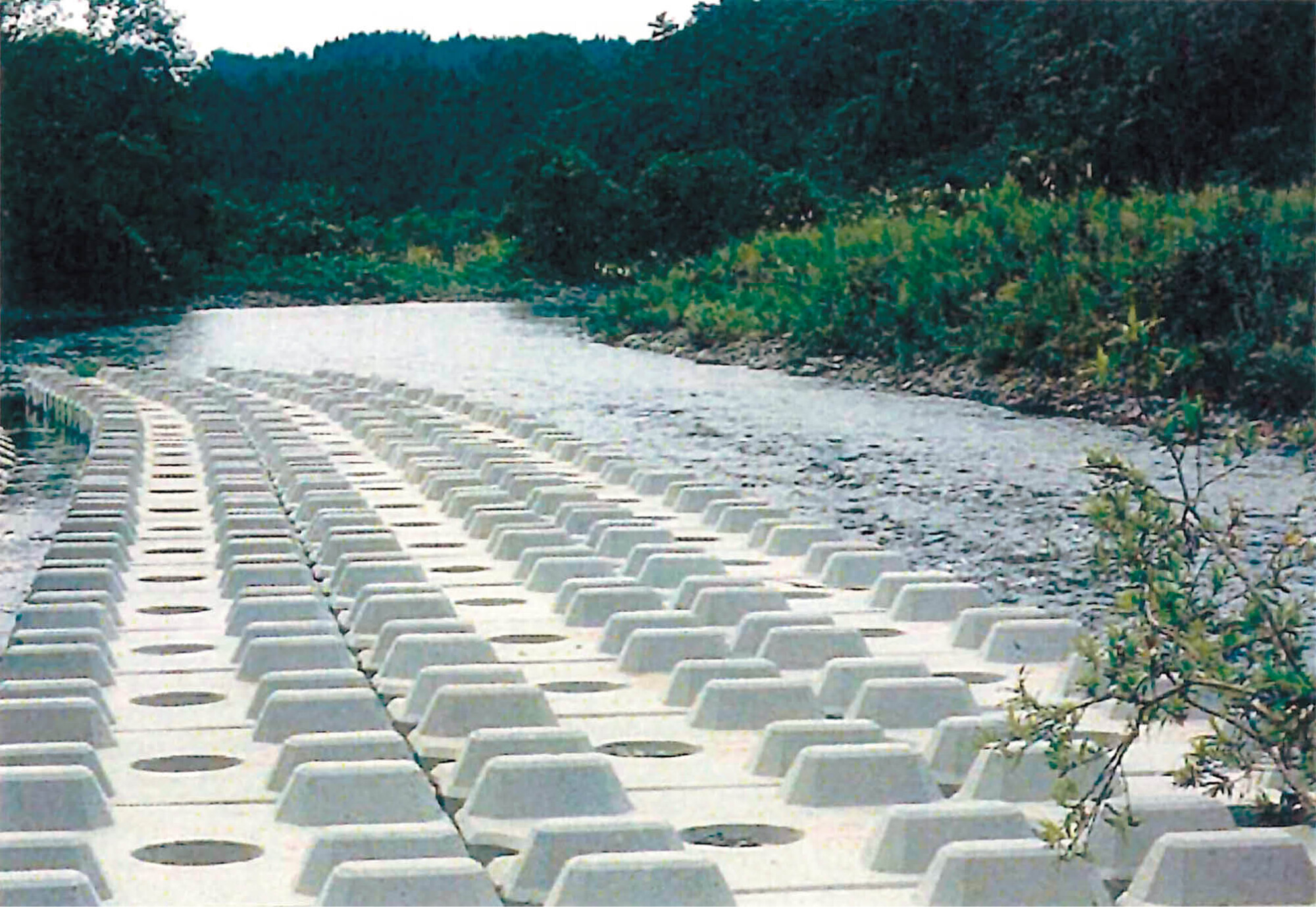

河川の護床・根固め工、海岸の消波工などに使うブロックです。
重心が低く相互に連結されるので、安定性に優れています。
使用に当たっては、「河川砂防技術基準(案)同解説」、「河川管理施設等構造令」を参考にして下さい。
NETIS CB-070021-VE （掲載期間終了技術）
特長
用途
規格図
CADダウンロード
PDFダウンロード
特長
- 重心が低く、また相互に連結されるので安定性に優れています。
- すわりがよく、地盤の変化によく追随します。
- 突起は流れの減勢効果を高めます。
- 孔・突起は波のエネルギーを吸収し、遡上を抑制します。
- 層積ができ、任意の法勾配に対応が可能です。
用途
- 河川工事
根固工・護床工・床止工・水叩工・水制工・導流堤工 - 海岸工事
根固工・傾斜護岸工・法面被覆工・防砂堤工 - 港湾・漁港工事
根固工・被覆工 - 砂防工事
堰堤工・流路工・護床工・水叩工・床固工 - 埋立工事
根固工 - 道路工事
根固工・土留工
規格図

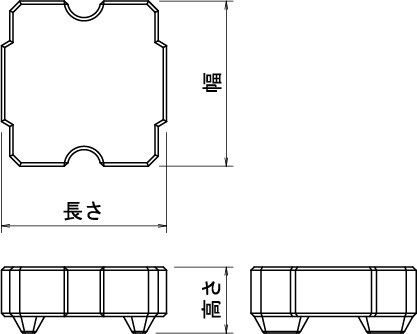

I型
I型規格・寸法表
| 呼び名 | 主要部寸法 長さ×幅×高さ（mm） |
体積 (m3) |
参考質量 （ｔ） |
型枠面積 (m2) |
| 0.5 t型 | 900× 900×450 | 0.213 | 0.489 | 2.61 |
| 1.0 t型 | 1,150×1,150×575 | 0.445 | 1.023 | 4.27 |
| 2.0 t型 | 1,450×1,450×725 | 0.893 | 2.053 | 6.79 |
| 3.0 t型 | 1,650×1,650×825 | 1.315 | 3.024 | 8.79 |
| 4.0 t型 | 1,820×1,820×910 | 1.765 | 4.059 | 10.70 |
| 5.0 t型 | 1,950×1,950×975 | 2.171 | 4.993 | 12.28 |

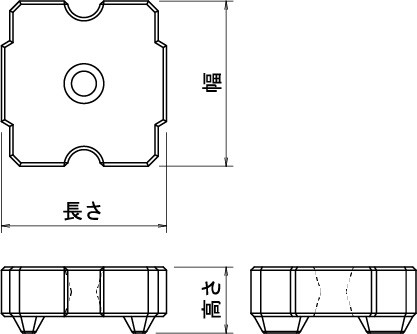

II型
II型規格・寸法表
| 呼び名 | 主要部寸法 長さ×幅×高さ（mm） |
体積 (m3) |
参考質量 （ｔ） |
型枠面積 (m2) |
| 0.5 t型 | 900× 900×360 | 0.209 | 0.480 | 2.38 |
| 1.0 t型 | 1,150×1,150×460 | 0.436 | 1.002 | 3.90 |
| 2.0 t型 | 1,450×1,450×580 | 0.875 | 2.012 | 6.20 |
| 3.0 t型 | 1,650×1,650×660 | 1.289 | 2.964 | 8.03 |
| 4.0 t型 | 1,820×1,820×728 | 1.730 | 3.979 | 9.77 |
| 5.0 t型 | 1,950×1,950×780 | 2.128 | 4.894 | 11.21 |
III型
III型規格・寸法表
| 呼び名 | 主要部寸法 長さ×幅×高さ（mm） |
体積 (m3) |
参考質量 （ｔ） |
型枠面積 (m2) |
| 0.5 t型 | 900× 900×360 | 0.203 | 0.466 | 2.47 |
| 1.0 t型 | 1,150×1,150×460 | 0.423 | 0.972 | 4.03 |
| 2.0 t型 | 1,450×1,450×580 | 0.847 | 1.948 | 6.41 |
| 3.0 t型 | 1,650×1,650×660 | 1.248 | 2.870 | 8.30 |
| 4.0 t型 | 1,820×1,820×728 | 1.675 | 3.852 | 10.10 |
| 5.0 t型 | 1,950×1,950×780 | 2.060 | 4.738 | 11.60 |
