グラックス

製品概要

客土部が深く豊富な植生土量が確保され、植生の繁茂が期待できる、ボックス型平張りブロック（1個/m2）です。

特長規格図展開図 CADダウンロード PDFダウンロード

特長

客土部が深く、豊富な植生土量を確保できます。

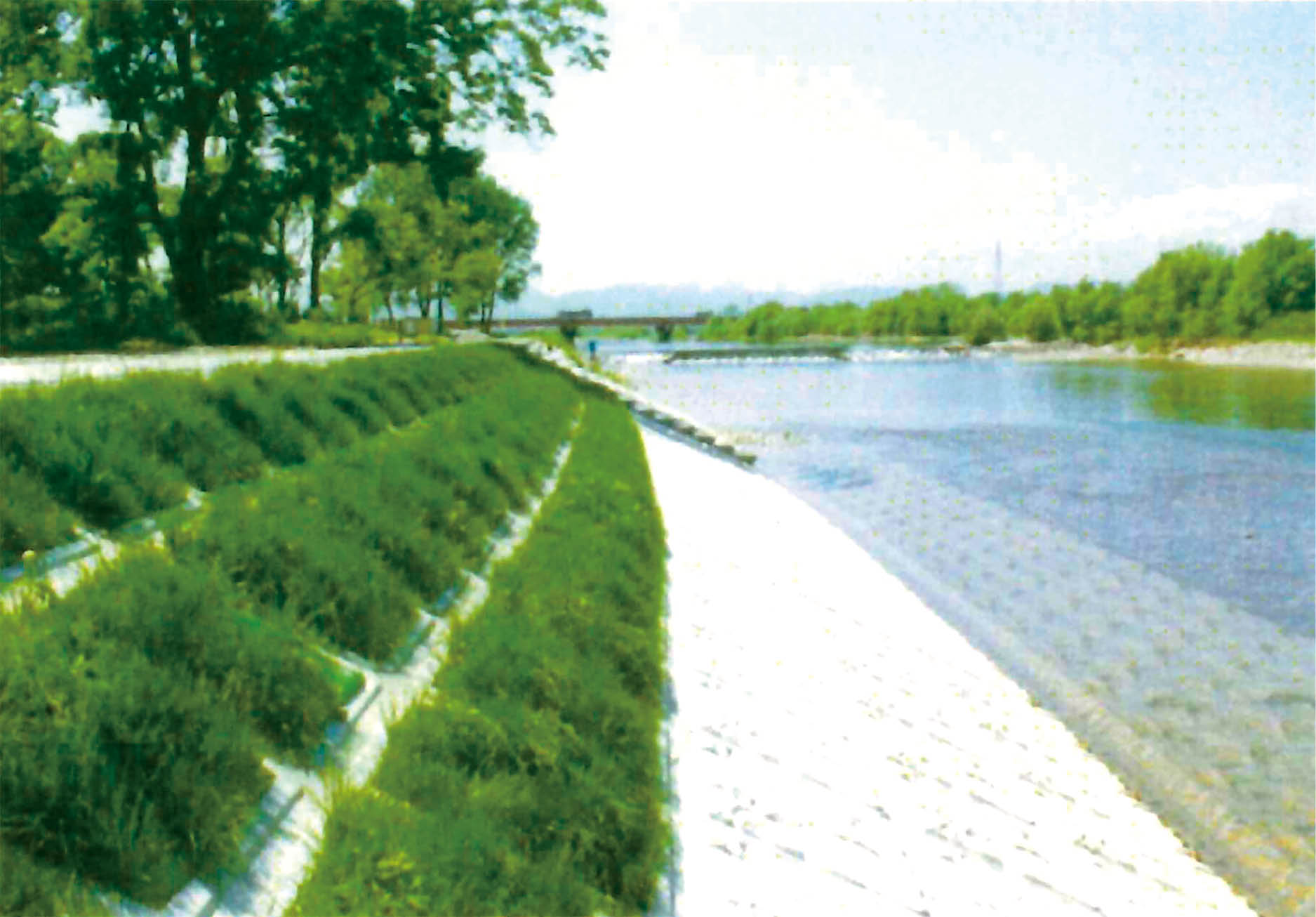

植生を行うことによって、法面は緑豊かな景観を創出することができます。
大型ブロックのため、施工効率が向上します。
ブロックは互いに連結され、法覆工としての強度が、向上します。

用途

河川・ダム・遊水池などの護岸工。
道路・鉄道などの法面工。
風致地区・公園などの法面工。

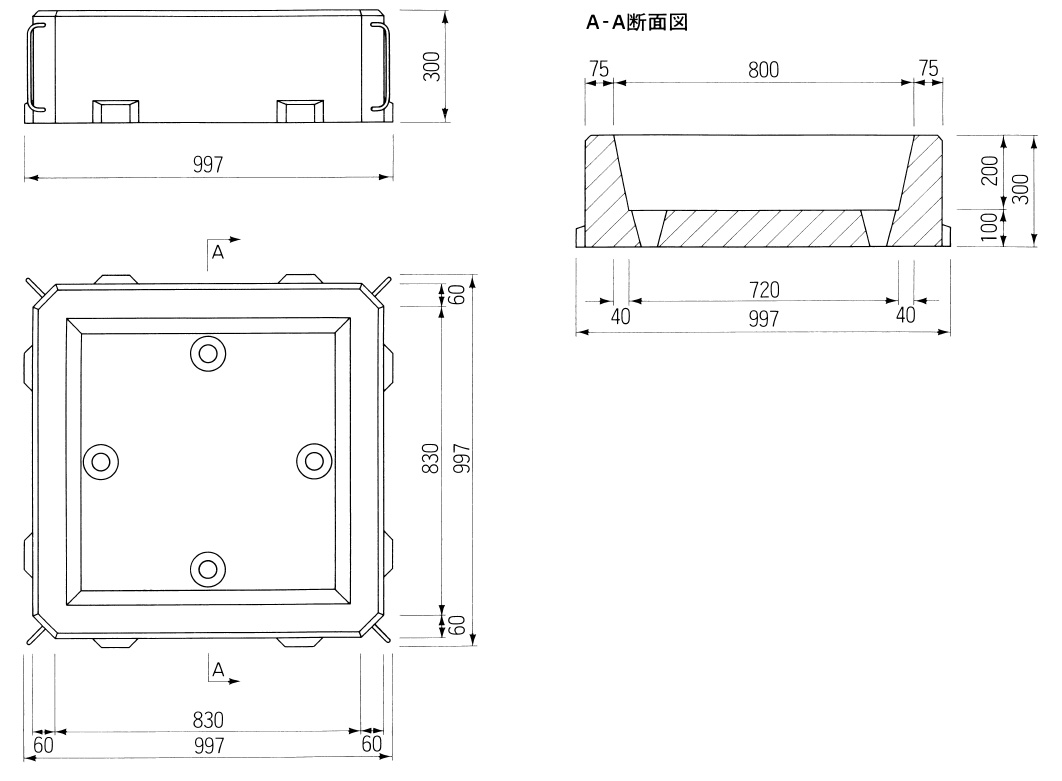

規格図

I型A形

呼び名			参考質量 (kg)	主要部寸法 (mm)	体積 (m3)	客土量 (m3)	植生面積 (m2)	充填コンクリート量 (m3/個)	1m2当り質量 (kg)
I型	200	Ａ形	347	997×997×300	0.1512	0.117	0.640	0.0287	413
	200	Ｂ形	197	997×497×300	0.0859	0.040	0.240	0.0219	–
	300	Ａ形	440	997×997×400	0.1917	0.163	0.640	0.0392	513
	300	Ｂ形	262	997×497×400	0.1140	0.054	0.240	0.0298	–
II型	200	Ａ形	361	997×997×300	0.1572	0.129	0.700	0.0108	386
	200	Ｂ形	205	997×497×300	0.0894	0.048	0.277	0.0108	–
	300	Ａ形	455	997×997×400	0.1979	0.184	0.700	0.0146	488
	300	Ｂ形	270	997×497×400	0.1176	0.065	0.277	0.0146	–

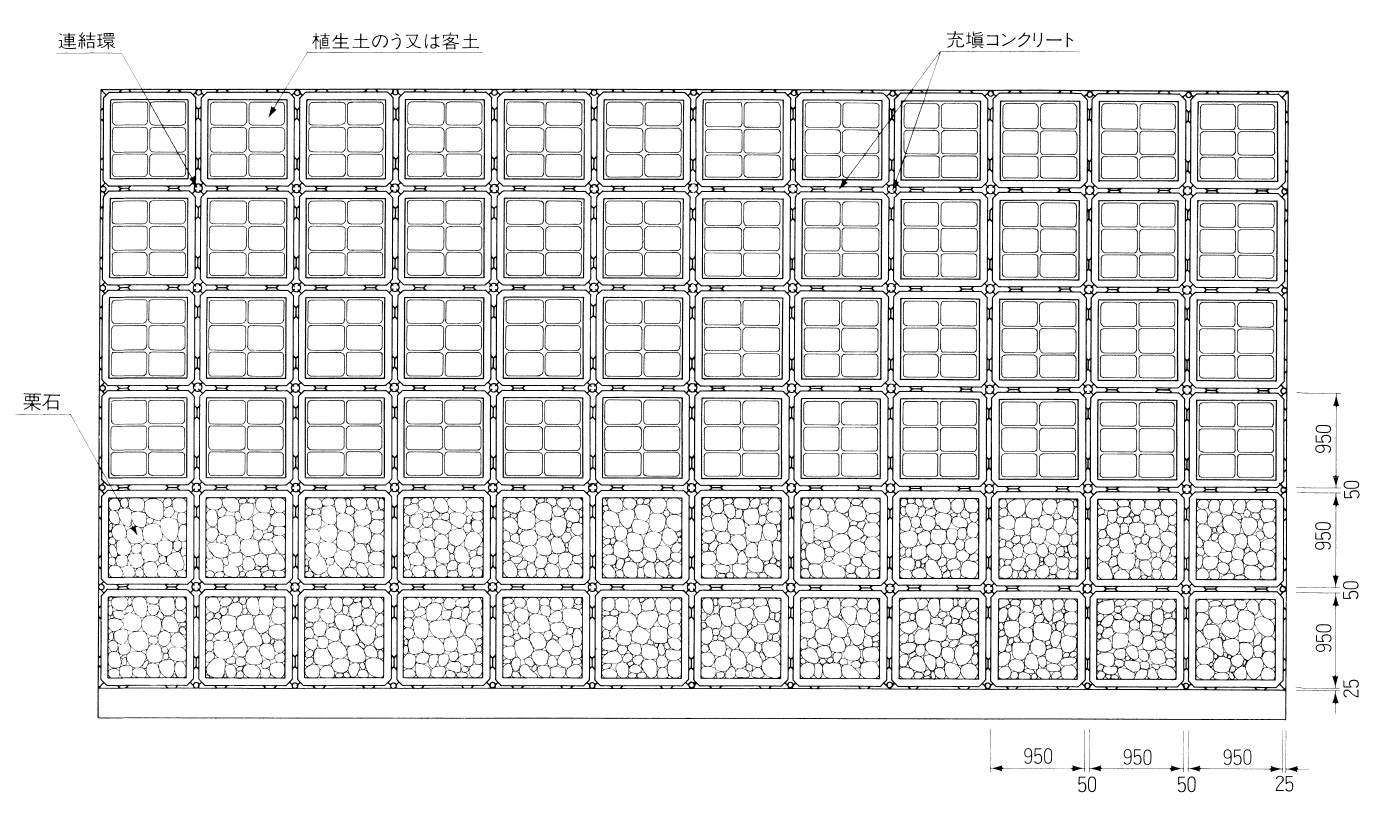

展開図
