エコグリーン
製品概要
多様性のある、豊かで安定的な生体保全を可能にした環境保全型ブロック（2個/m2）です。
空積み、練積み、魚巣のタイプがあります。
ブロック自体の多孔質構造は、植生の成長・昆虫の住処としての役割を果たします。
特長
規格図
展開図
断面図
CADダウンロード
PDFダウンロード
特長
- 本製品は、治水上の安全性を確保したうえで、多様性ある環境を創出し、豊かで安定的な生態保全を可能にした製品です。
- 通常、護岸として用いられる積ブロックの使用数は7～10個／m2ですが、本ブロックは２個／m2使いであるため、施工の省力化が図れ工期を大幅に短縮できます。
- ブロックの控長は50cm (75cm)で、壁体質量も胴込め材量を含め約1,000kg/m2 (1,400kg/m2)あります。
また、組積みされたブロックの上下面は凹凸によるかみ合わせと胴込め材量によって滑り出しを防止していますので、土圧に対し十分な安定性があります。 - ブロックとブロック本体に充填された栗石や砕石で形成させる空隙は、草木の繁茂や虫たちの生活の場を提供します。
- ブロックの表面は適度の陰影と石積護岸イメージを与え、周辺の景観に溶け込みます。
規格図

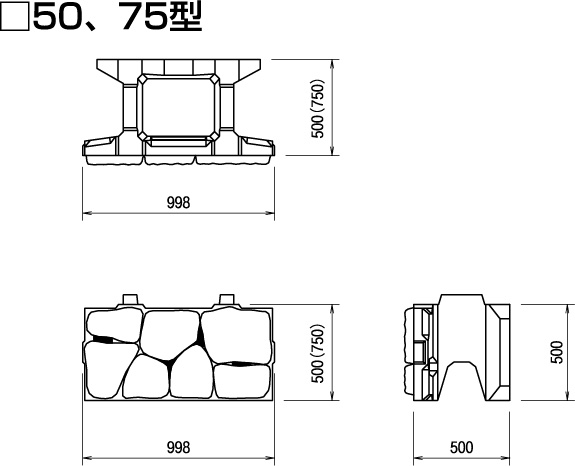

50、75型

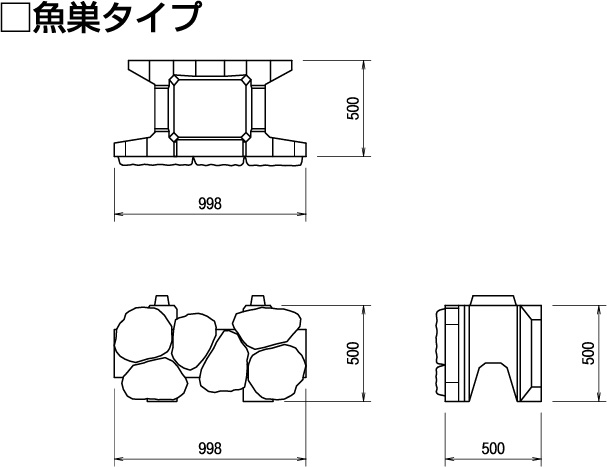

魚巣タイプ
練積みタイプ
50型＋魚巣タイプ
50型・魚巣タイプ
| 呼び名 | 主要部寸法（mm） 高さ×幅×控長 |
体積 (m3) |
参考質量 (kg) |
胴込め材量 (m3) |
参考壁体質量 (kg/m2) |
使用数 (個/m2) |
| Ａ形 | 500×998×500 | 0.1054 | 242 | 0.155 | 980 | 2 |
| Ｂ形 | 500×498×500 | 0.0543 | 124 | 0.076 | – | |
| Ｃ形 | 150×998×500 | 0.0750 | 172 | – | – | |
| Ｄ形 | 150×498×500 | 0.0372 | 85 | – | – |
75型
| 呼び名 | 主要部寸法（mm） 高さ×幅×控長 |
体積 (m3) |
参考質量 (kg) |
胴込め材量 (m3) |
参考壁体質量 (kg/m2) |
使用数 (個/m2) |
| Ａ形 | 500×998×750 | 0.1413 | 324 | 0.244 | 1,428 | 2 |
| Ｂ形 | 500×498×750 | 0.0744 | 171 | 0.118 | – | |
| Ｃ形 | 150×998×750 | 0.1124 | 258 | – | – | |
| Ｄ形 | 150×498×750 | 0.0559 | 128 | – | – |

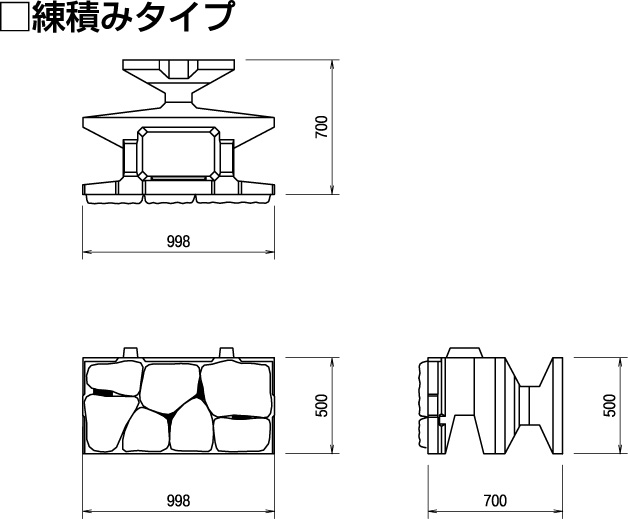

練積みタイプ
| 呼び名 | 主要部寸法（mm） 高さ×幅×控長 |
体積 (m3) |
参考質量 (kg) |
中込め材 (m3) |
胴込めコンクリート (m3) |
参考壁体質量 (kg/m3) |
使用数 (個/m2) |
| Ａ形 | 500×998×700 | 0.1462 | 336 | 0.109 | 0.105 | 1,503 | 2 |
| Ｂ形 | 500×498×700 | 0.0750 | 172 | 0.051 | 0.054 | – | – |
| Ｃ形 | 150×998×500 | 0.0650 | 149 | – | 0.040 | – | – |
| Ｄ形 | 150×498×500 | 0.0325 | 74 | – | 0.020 | – | – |

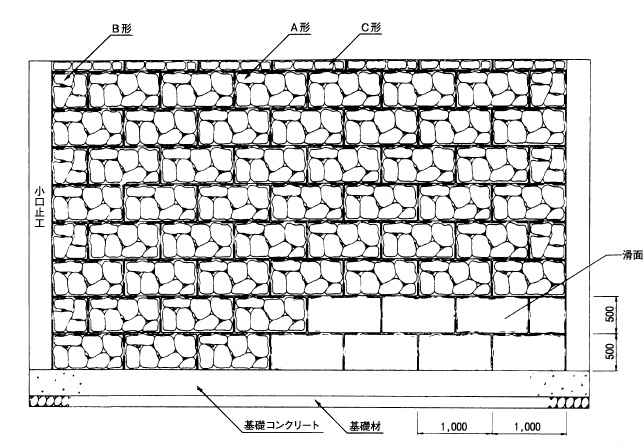

展開図

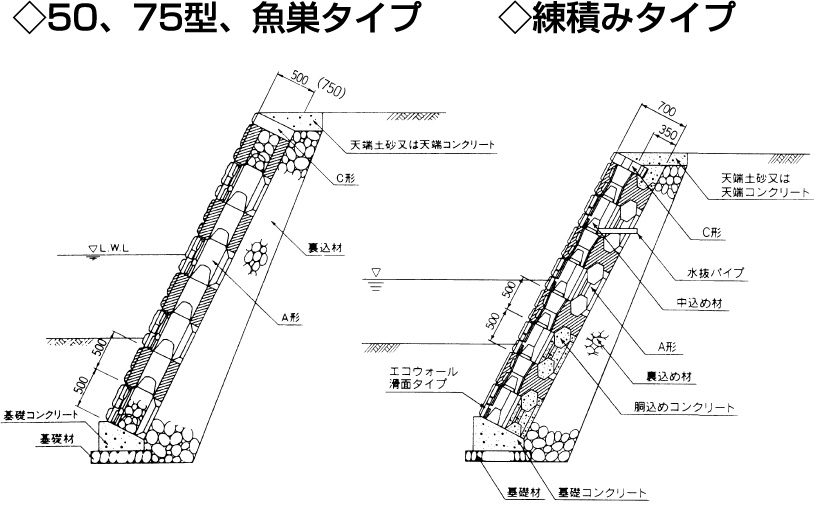

断面図
