L形側溝
製品概要
舗装面に降った雨を周囲の水路に導くブロックです。
道路、宅地での排水に使用します。

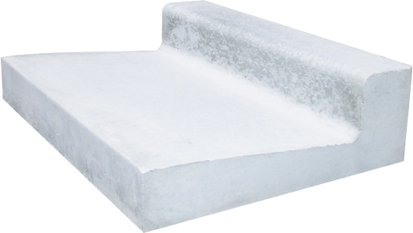

L形側溝
CADダウンロード
PDFダウンロード

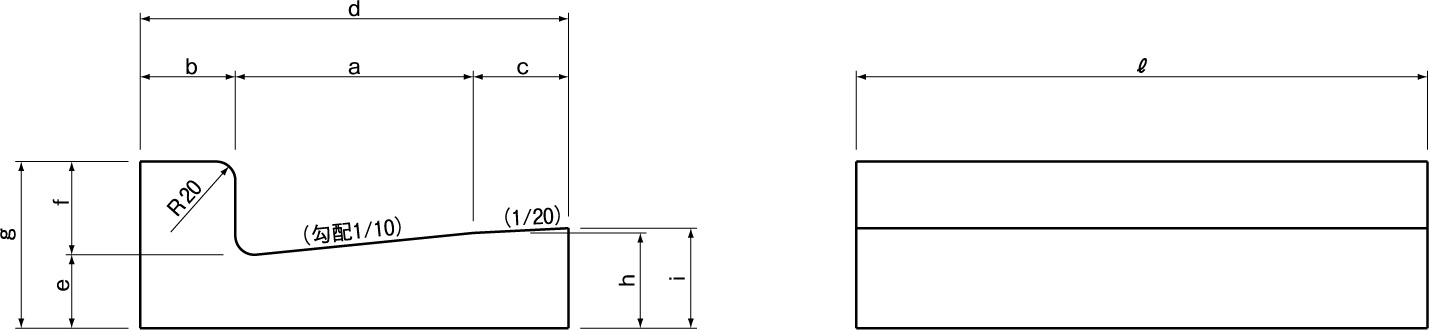

L形側溝
| 呼称 | 参考質量 (kg) |
寸法(mm) | |||||||||||
| ａ | ｂ | c | ｄ | ｅ | ｆ | ｇ | ｈ | i | ℓ | ||||
| 1種 | 250 A | (有筋) | 46 | 250 | 100 | – | 350 | 55 | 100 | 155 | 80 | – | 600 |
| 250 B | 59 | 250 | 100 | 100 | 450 | 55 | 100 | 155 | 80 | 85 | 600 | ||
| 300 | 64 | 300 | 100 | 100 | 500 | 55 | 100 | 155 | 85 | 90 | 600 | ||
| 350 | 71 | 350 | 100 | 100 | 550 | 55 | 100 | 155 | 90 | 95 | 600 | ||
