U字溝（上ぶた式U形側溝）

製品概要

JIS規格に準拠したU形側溝です。
設計荷重は側載時にT-25、上載時にT-8となっています。
歩車道の区別のない路面排水用側溝として広く使われています。

用途 本体 蓋 CADダウンロード PDFダウンロード

用途

１種＝主として歩道に用いる側溝
２種＝車両（後輪一輪32kN以下）が隣接して走行することはまれで、走行することがあっても一時待避などで低速で走行するような場所に、車道に平行して設置するもの

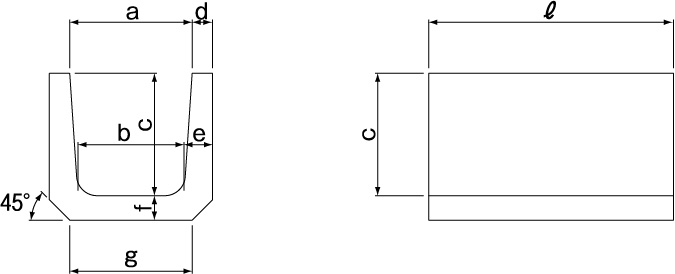

本体

種類 呼称 参考質量
(kg)		 寸法（mm）
a b c d e f g r ℓ
１種
および
２種		 150 24 150 140 150 30 35 35 160 30 600
180 33 180 170 180 35 40 40 190 50 600
240 55 240 220 240 45 50 50 240 50 600
300A 70 300 260 240 50 60 60 300 50 600
300B 79 300 260 300 50 60 60 300 50 600
300C 92 300 260 360 50 60 65 300 50 600
360A 91 360 310 300 50 65 65 360 50 600
360B 100 360 310 360 50 65 65 360 50 600
450 133 450 400 450 55 70 70 430 70 600
600 216 600 540 600 70 80 80 600 70 600

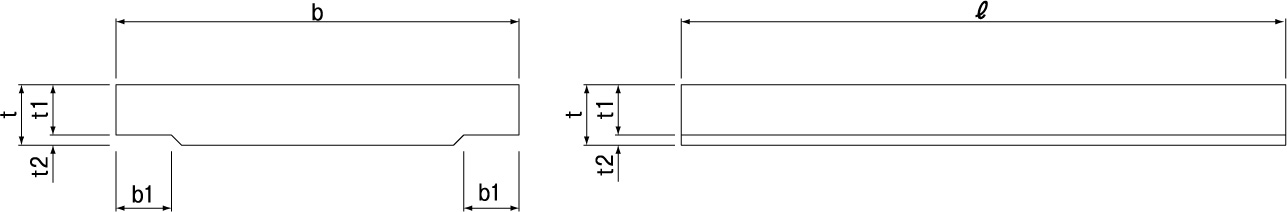

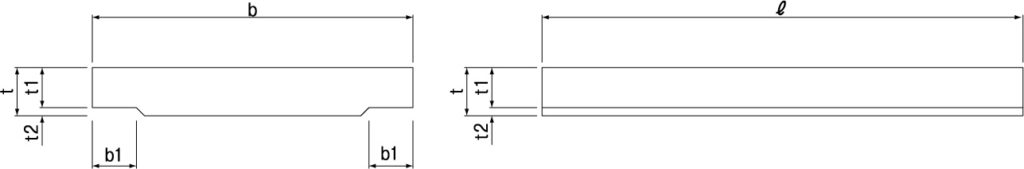

蓋

種類 呼称 参考質量
(kg)		 寸法(mm)
b b1 t t1 t2 ℓ
１種
(歩道用)		 150 10 210 35 35 30 5 600
180 14 250 40 40 35 5 600
240 21 330 50 45 40 5 600
300 33 400 55 60 50 10 600
360 40 460 55 65 55 10 600
450 54 560 60 70 60 10 600
600 77 740 75 75 65 10 600
２種
(T-8)		 150 26 210 35 90 80 10 600
180 31 250 40 90 80 10 600
240 45 330 50 100 85 15 600
300 55 400 55 100 85 15 600
360 64 460 55 100 85 15 600
450 93 560 60 120 100 20 600
600 157 740 75 150 130 20 600

※取扱いできない規格もありますので、お問い合わせください。
