LSフォーム
製品概要
KCフォームと同様に、側溝の暗渠化工事で使用する埋設型枠です。
ガラス繊維、補強材、緊張材による複合効果で、水路幅1400～2500まで対応できます。
農業農村整備民間技術情報データベース（NNTD）登録No.1215
特長
基本形状図
施工上の注意
参考写真
KCフォーム・JSフォーム・LSフォームの特長
CADダウンロード
PDFダウンロード
特長
- 現場施工を合理化
ノーサポート、解体作業の解消、残材発生の解消。 - 作業効率の向上
・製品重量:69kg/枚で人力による施工が可能です。重機の入らない狭小な現場や、急峻現場でも効率的に作業ができます。
・耐荷重150kg/m2。製品の上で作業ができます。 ※１枚に二人以上は乗らないでください。 - コンパネ不使用による森林資源保護
- ダイヤモンドカッターによる現場加工が容易
用途
●長スパン用埋設型枠
溝幅1400以上の側溝暗渠型枠、建築、橋梁スラブ向け型枠等

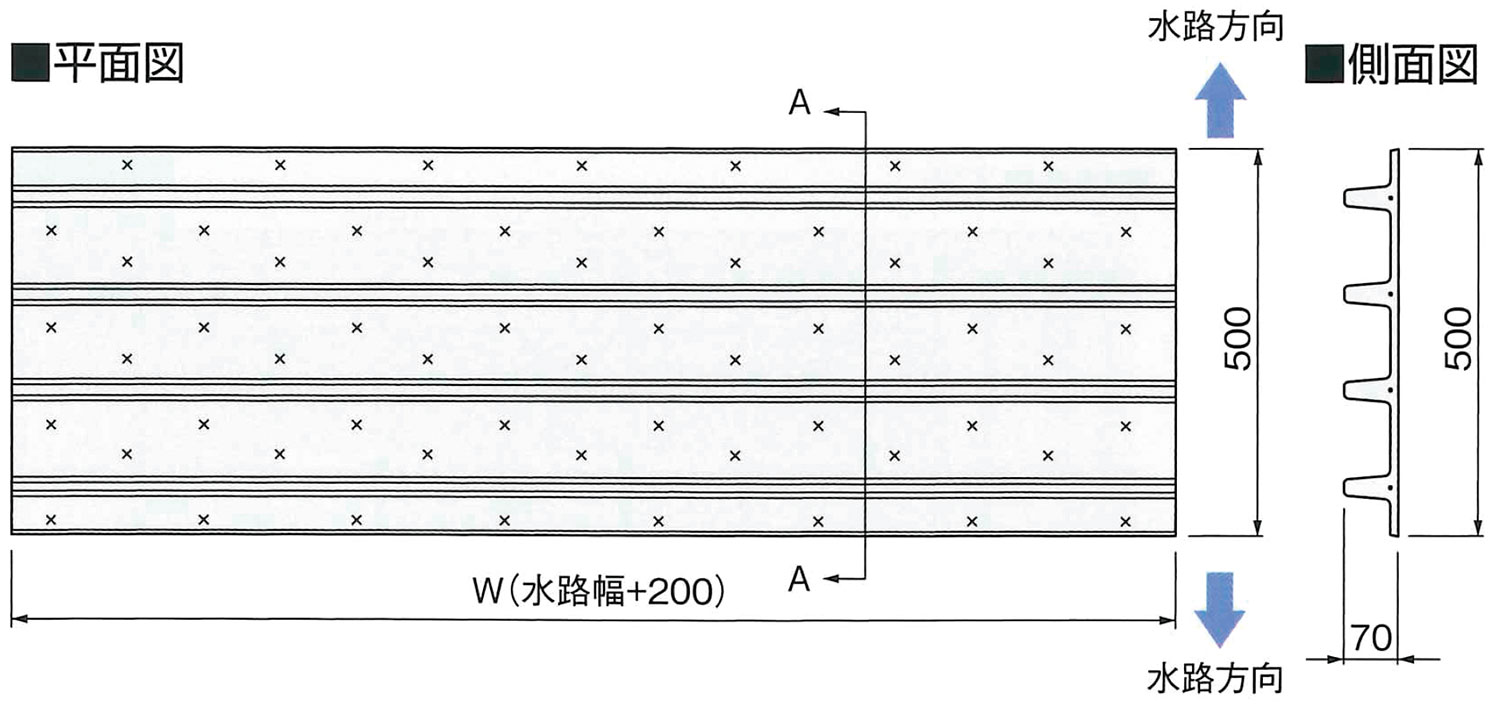

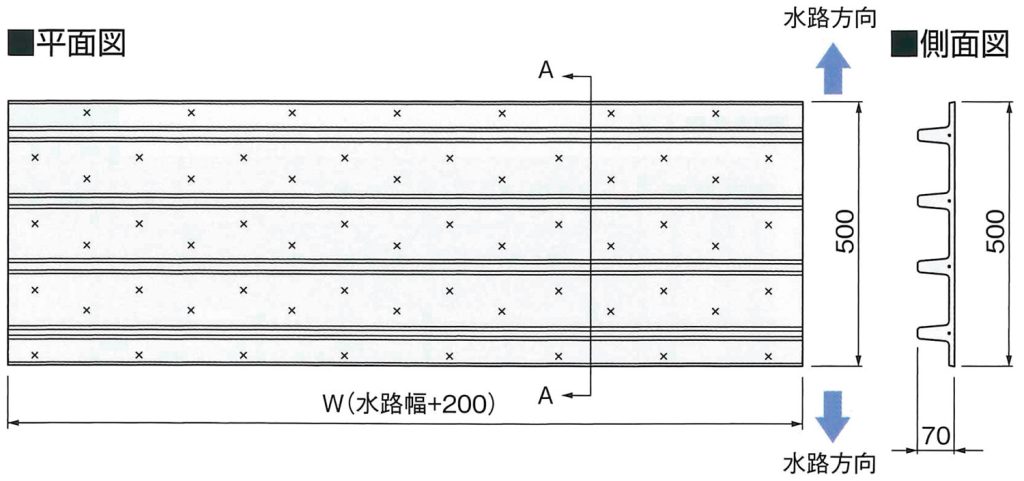

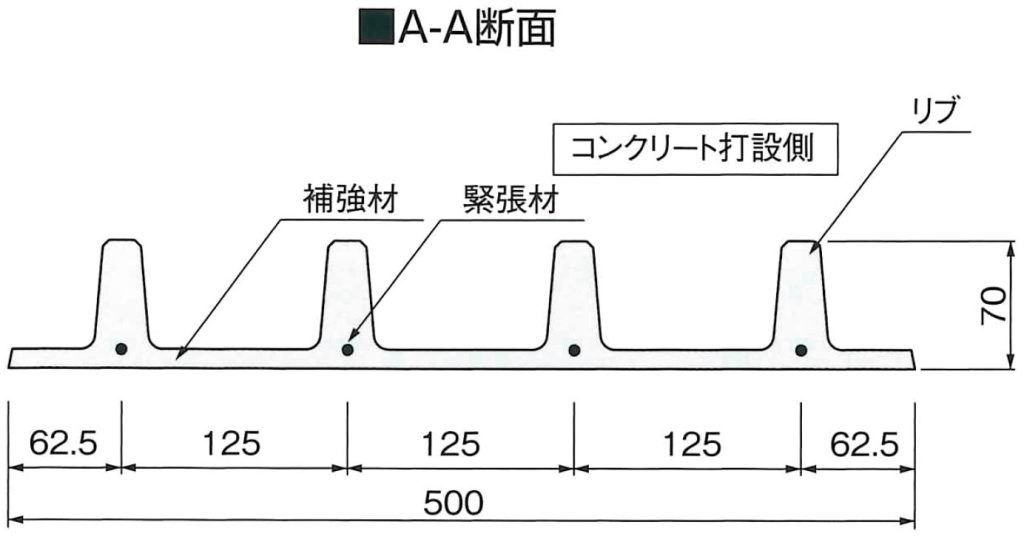

基本形状図
寸法・重量表
| 呼 称 | Ｗ(mm) (水路幅十200) |
参考重量 (kg) |
参考歩掛 (人/枚) |
| 1400用 | 1600 | 41 | 0.027 |
| 1500用 | 1700 | 43 | 0.027 |
| 1600用 | 1800 | 46 | 0.027 |
| 1700用 | 1900 | 49 | 0.027 |
| 1800用 | 2000 | 51 | 0.027 |
| 1900用 | 2100 | 54 | 0.027 |
| 2000用 | 2200 | 56 | 0.027 |
| 2100用 | 2300 | 59 | 0.027 |
| 2200用 | 2400 | 61 | 0.027 |
| 2300用 | 2500 | 64 | 0.027 |
| 2400用 | 2600 | 66 | 0.027 |
| 2500用 | 2700 | 69 | 0.027 |
施工上の注意

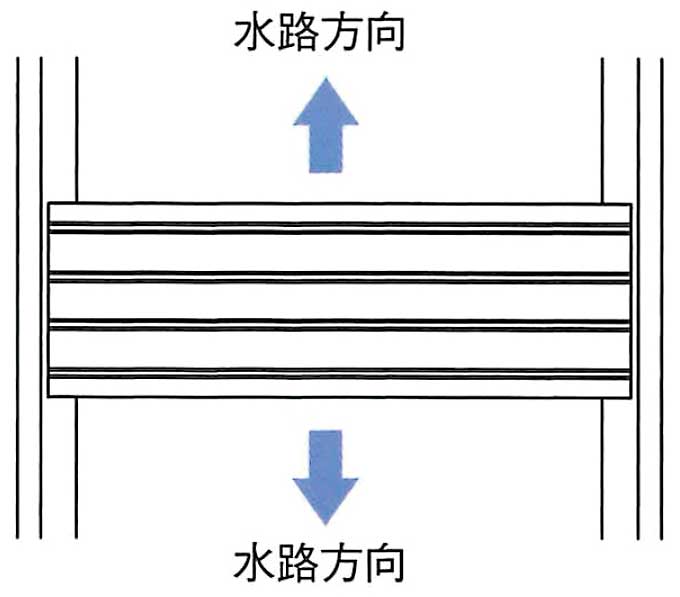

LSフォームの設置方向
LSフォームはリブが水路方向と垂直となるように設置してください。

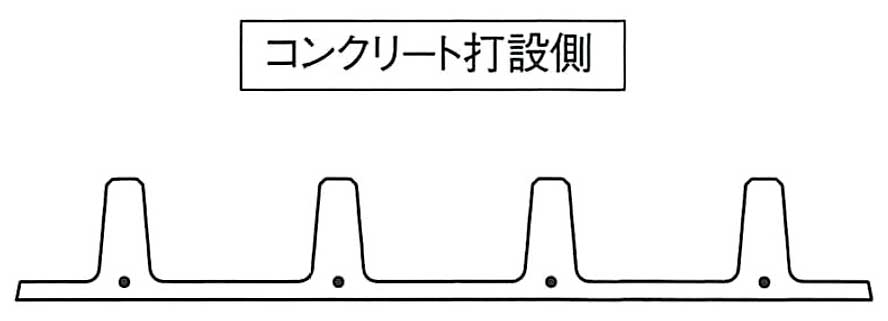

LSフォームのコンクリート打設面
LSフォームはリブのある面が､コンクリート打設面となるように設置してください。

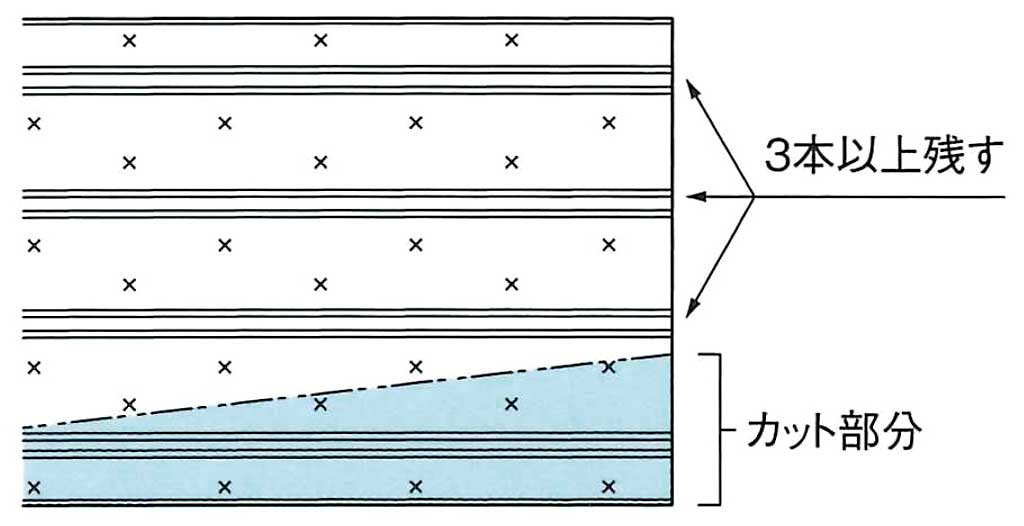

LSフォームをカットする場合
端部処理などでLSフォームをカットする場合はリブが3本以上残るようにカットしてください。

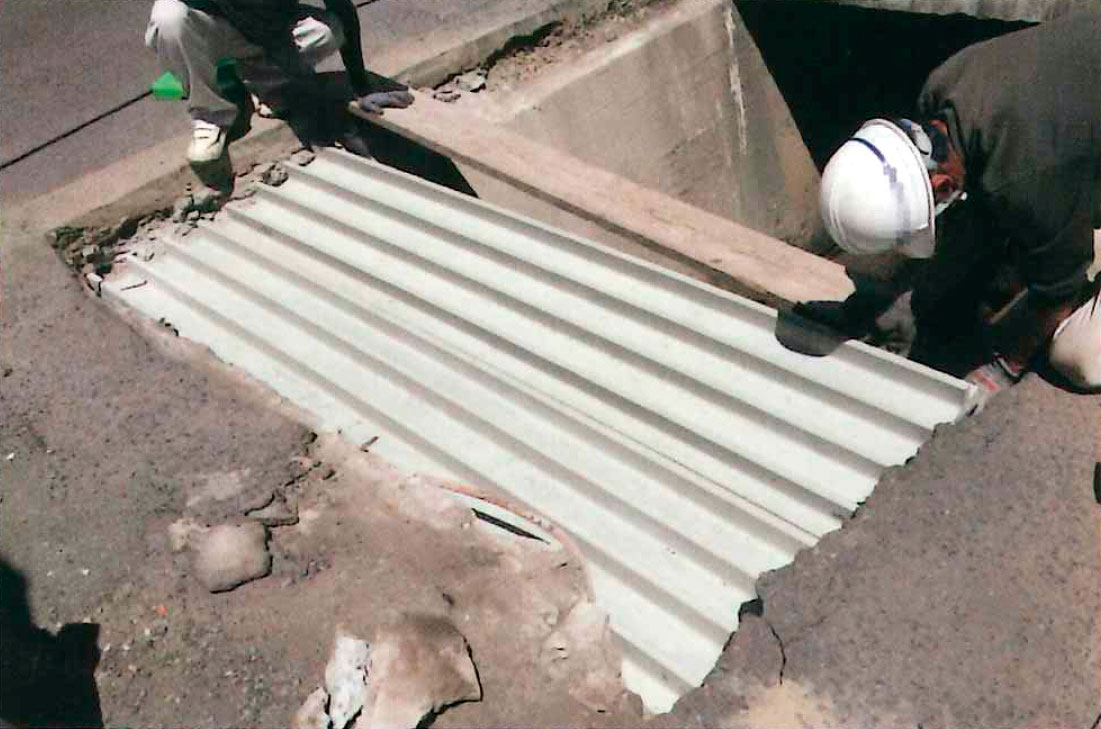

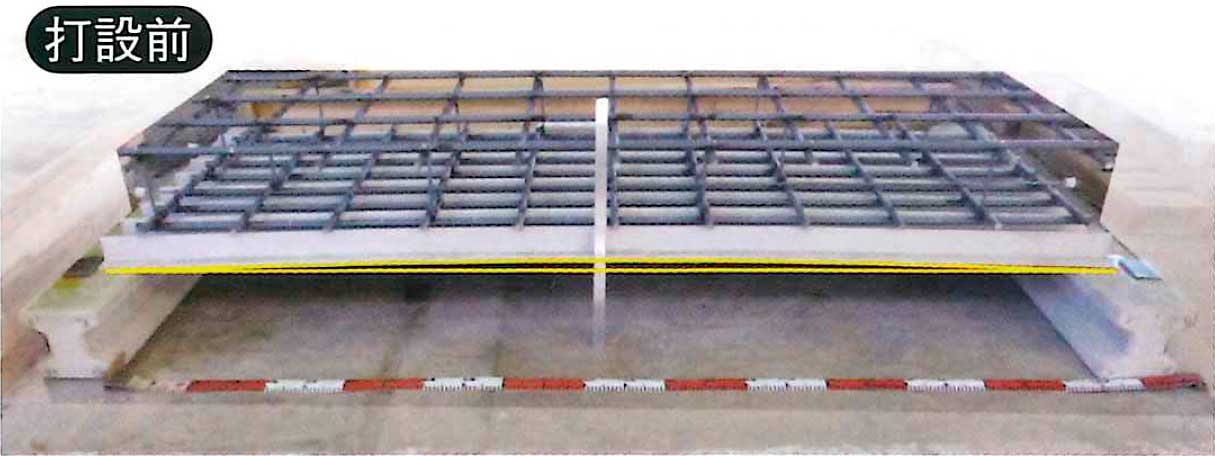

参考写真

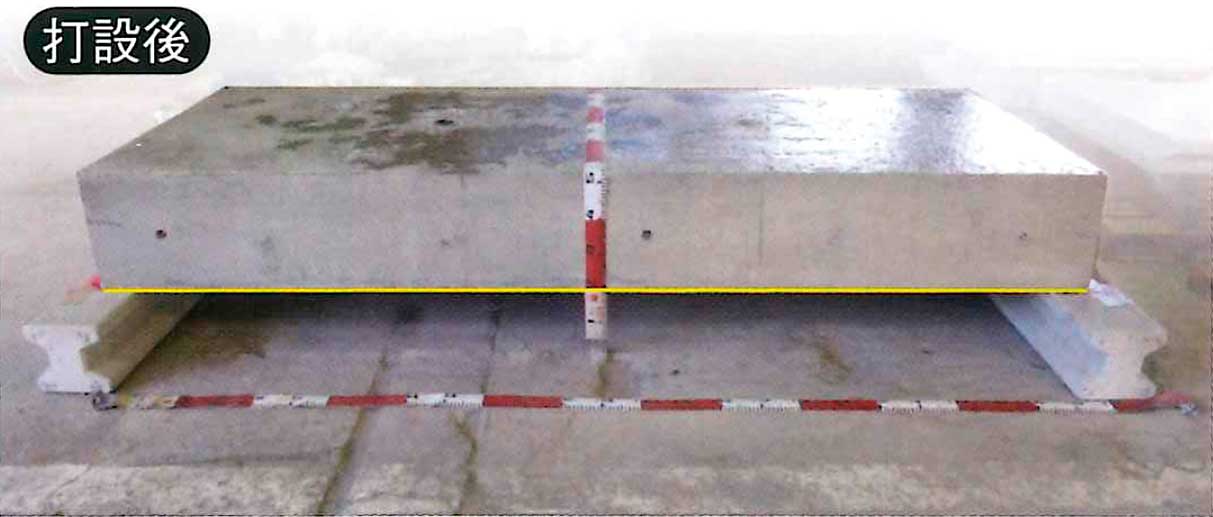

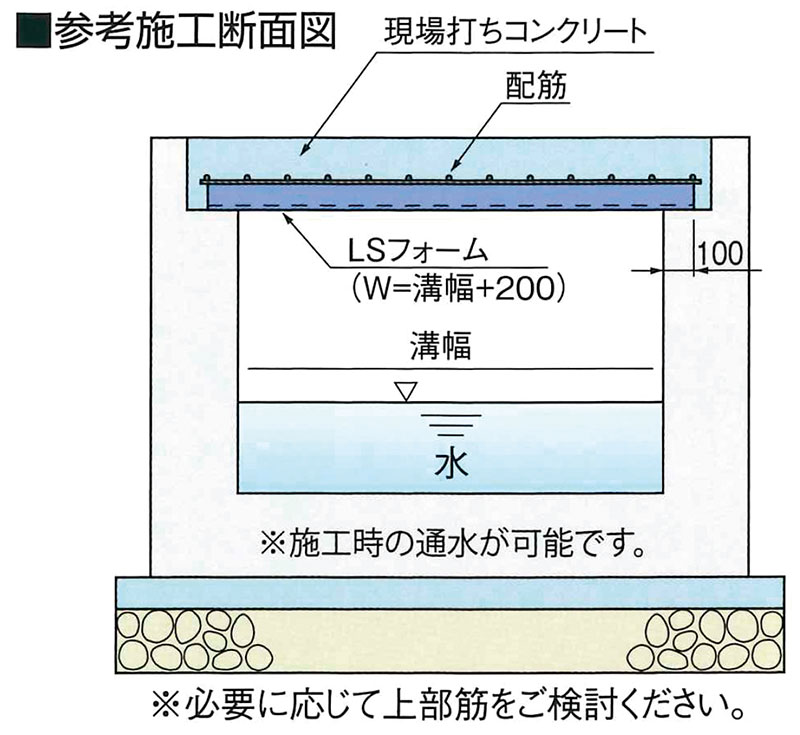

※コンクリート打設時の側圧でたわまないように製品にはキャンバー(緊張力による反り)がついています。

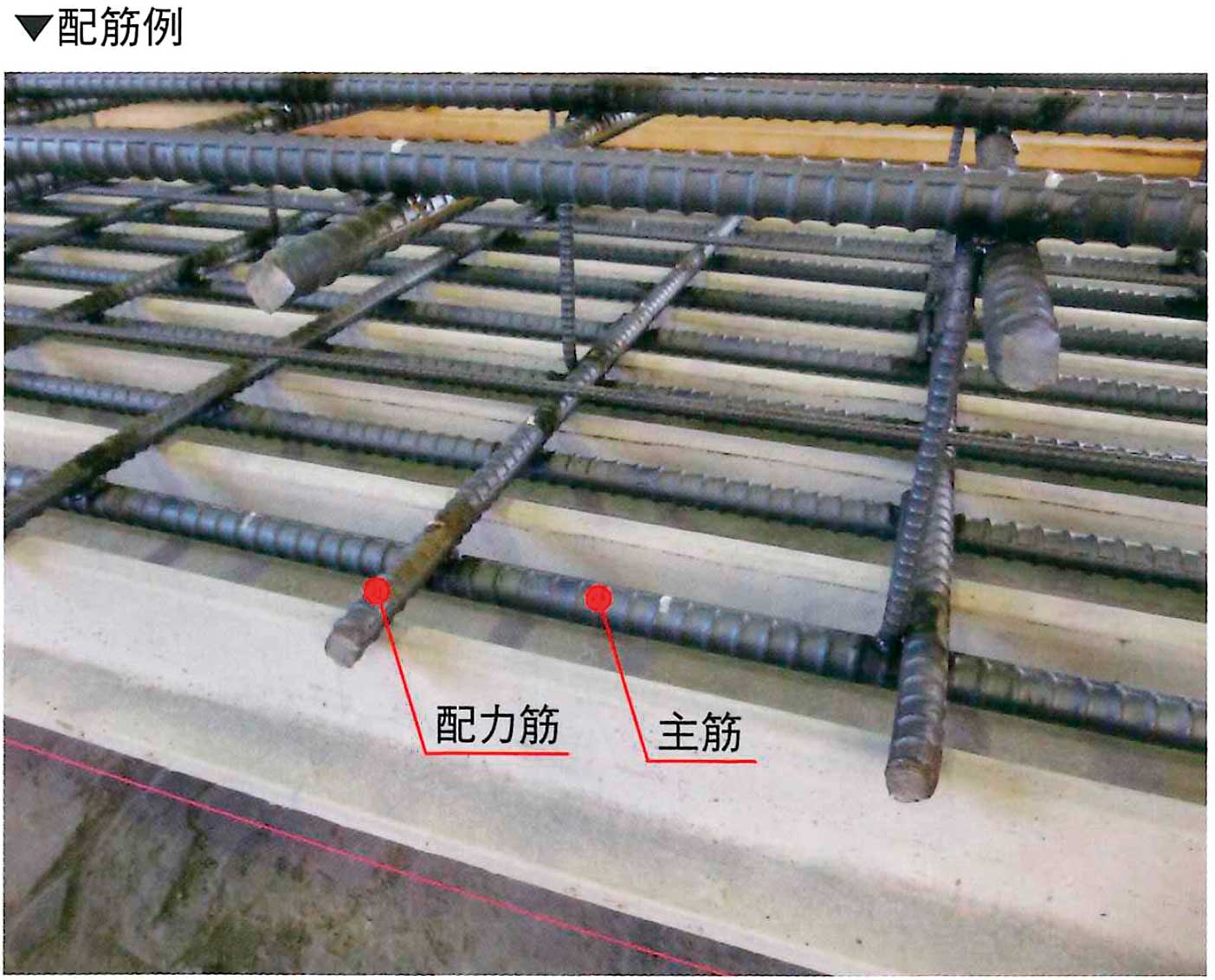

※必要に応じて上部筋をご検討ください。
KCフォーム・JSフォーム・LSフォームの特長
KCフォーム･JSフォーム・LSフォームはFRC(繊維補強セメント)の特長である、高い曲げ強度と剛性を活かした、側溝蓋を現場で打設する際の埋設型枠です。
側溝の暗渠化の際、従来の型枠工事の手間が省け、施工が容易でトータルコストの大幅な低減が可能です。
- 支持材･型枠等の建設廃材が発生しません。
- 型枠を組む時間がかからず、簡単に施工できます。
- 通水中でも施工が可能なため工期が短縮できます。
- 高い曲げ強度と剛性があるために、製品が軽く敷設が容易です。
- ダイヤモンドカッターによる現場加工が簡単です。
- 施工に熟練を要しません。
- ゼロアスベスト製品ですので、工事中も安心です。
- コンクリートとの付着がよく、鉄筋かぶりの一部として機能し側溝と一体化されます。

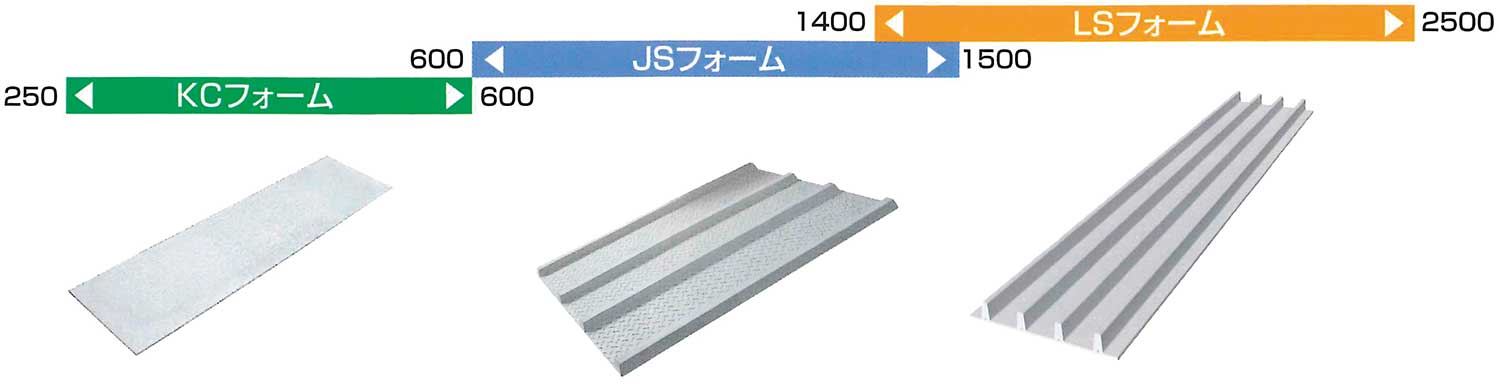

側溝・水路幅による製品の使い分け
