道路側溝M（無騒音）

製品概要

道路側溝Ａ型と側溝形状は同じで、騒音が発生しない蓋掛り構造となった側溝です。
設計荷重T-25（縦断）です。
蓋は、スリット付側溝蓋（トール）を使用することができ、集水機能の向上が図れます。

特長 本体 蓋 CADダウンロード PDFダウンロード

特長

基本は道路側溝Ａ型と同じで蓋掛り部がテーパー形状となっていることにより、ガタツキが生じません。

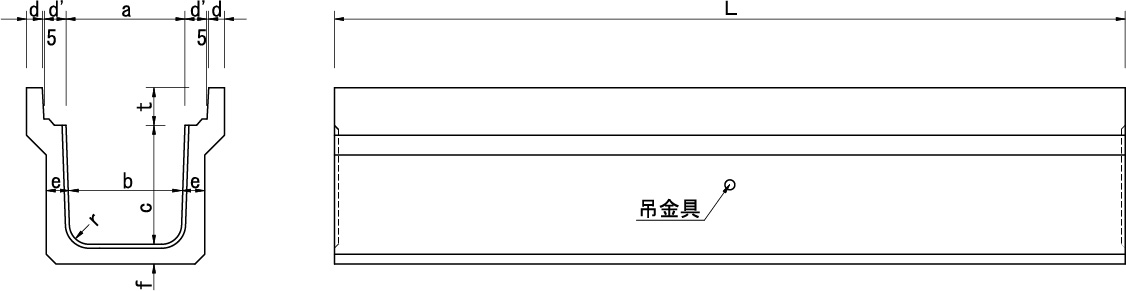

本体

種類 呼び名 参考質量
(kg)		 寸法（mm）
a b c d d’ f t L
1種 300A 341 300 280 300 40 55 60 95 2,000
300B 411 300 270 400 40 55 65 95 2,000
400A 448 400 370 400 40 55 65 110 2,000
3種 250 326 250 230 250 45 55 65 90 2,000 ※
300A 410 300 280 300 50 55 70 95 2,000 ※
300B 462 300 270 400 50 55 70 95 2,000
300C 573 300 260 500 50 55 80 95 2,000
400A 506 400 370 400 55 55 70 110 2,000
400B 622 400 360 500 55 55 80 110 2,000
500A 683 500 460 500 60 60 80 125 2,000

※印はトール仕様もあります。

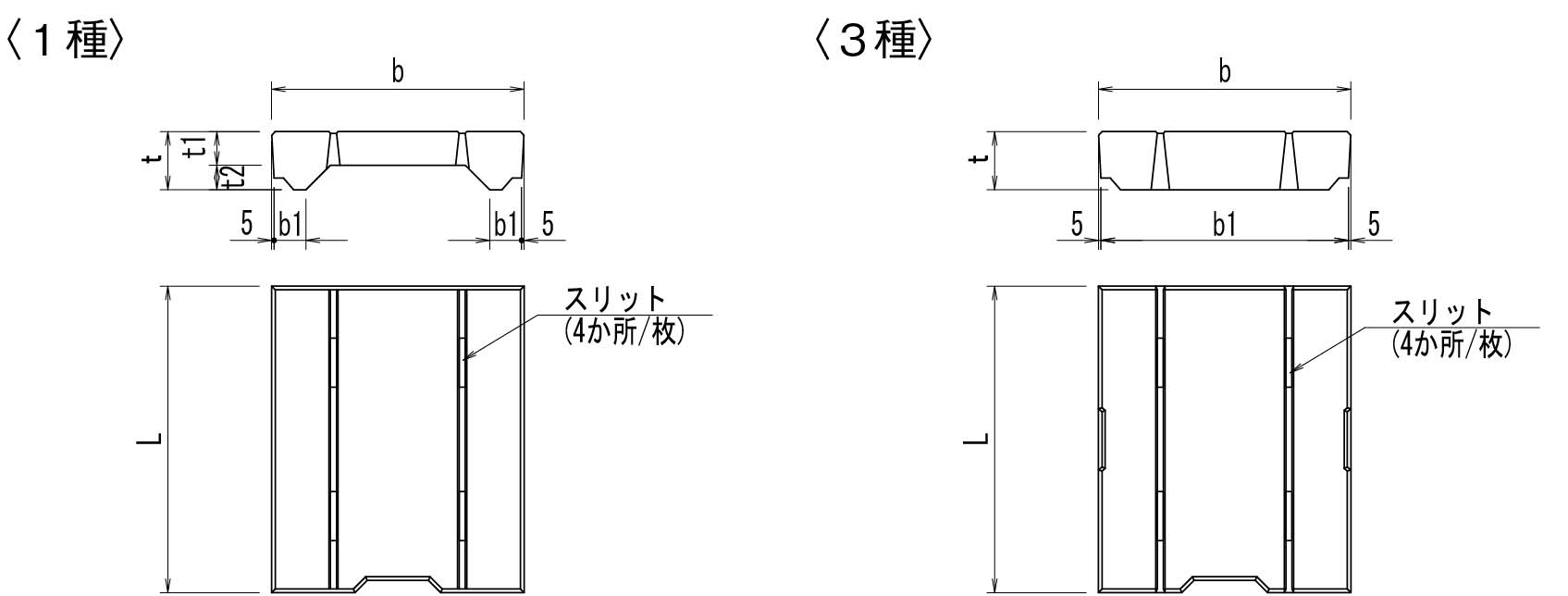

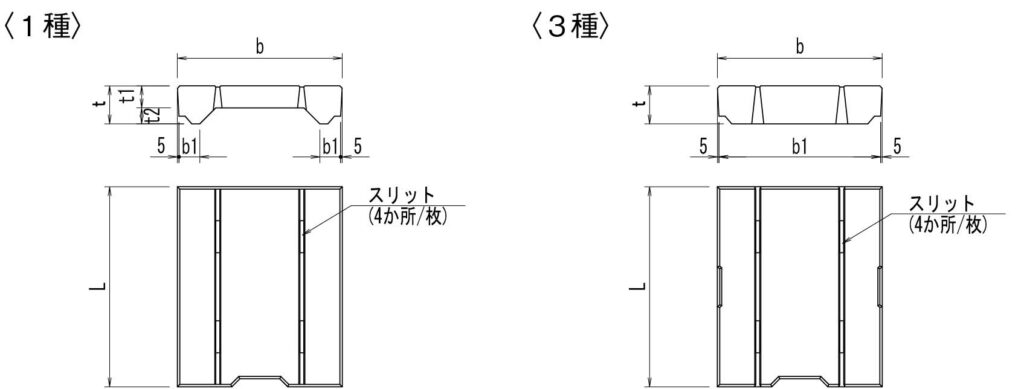

蓋

種類 呼び名 参考質量
(kg)		 寸法（mm）
b b1 t t1 t2 L
1種 300 32 412 51 95 55 40 498
400 46 512 51 110 65 45 498
3種 250 37 362 352 90 – – 498 ※
300 45 412 402 95 – – 498 ※
400 65 512 502 110 – – 498
500 90 622 612 125 – – 498 ※

※印は切欠付です。
