CHN可変側溝（無騒音）
製品概要
道路勾配に関係なく排水勾配を自由に設定できる門型の自由勾配側溝です。
設計荷重 T-20（縦断）です。CH-Ⅱ可変側溝と同様に騒音が発生しない蓋掛り構造となっています。
3枚掛蓋（水路幅250、300）なので、インバートコンクリート打設後の維持管理が簡単です。
特長
本体
蓋
CADダウンロード
PDFダウンロード
特長
基本的にCH-II側溝と同じです（ただし、設計荷重 T-20）。
蓋が３枚掛けになっているため、インバートコンクリートの打設や施工後の維持管理が簡単です。

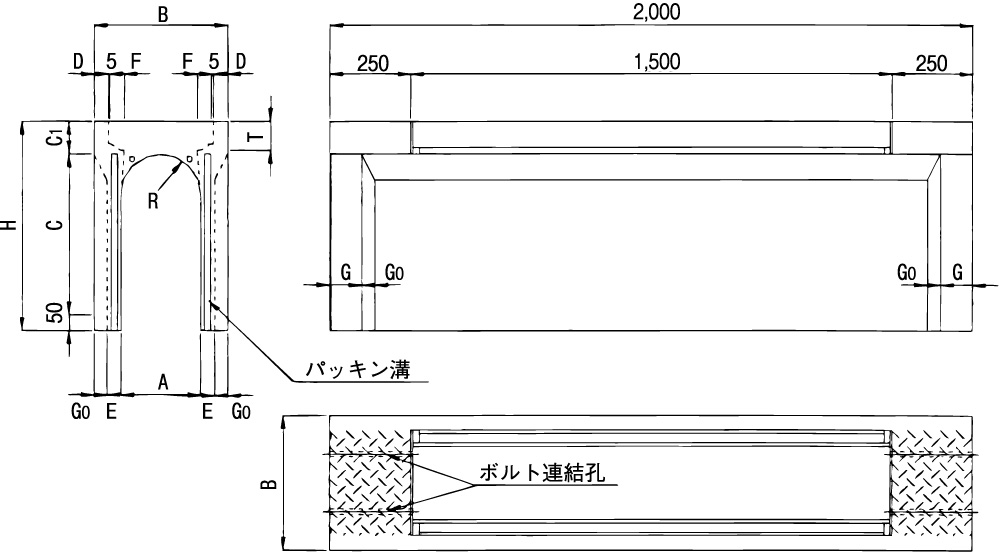

本体
| 呼び名 A×C |
参考質量 (kg) |
規格寸法（mm） | |||||||||
| B | H | C1 | D | E | F | T | R | G | G0 | ||
| 250× 250 | 250 | 420 | 400 | 100 | 45 | 45 | 45 | 90 | 125 | 100 | 40 |
| 250× 300 | 270 | 450 | |||||||||
| 250× 400 | 320 | 550 | |||||||||
| 250× 500 | 365 | 650 | |||||||||
| 250× 600 | 420 | 750 | |||||||||
| 300× 300 | 290 | 470 | 460 | 110 | 40 | 45 | 45 | 95 | 150 | 100 | 40 |
| 300× 400 | 355 | 560 | 50 | 35 | |||||||
| 300× 500 | 405 | 660 | |||||||||
| 300× 600 | 480 | 760 | 55 | 30 | |||||||
| 300× 700 | 535 | 860 | |||||||||
| 300× 800 | 590 | 960 | |||||||||
| 300× 900 | 720 | 1,060 | 65 | 20 | |||||||
| 300×1,000 | 785 | 1,160 | |||||||||
| 300×1,100 | 855 | 1,260 | |||||||||

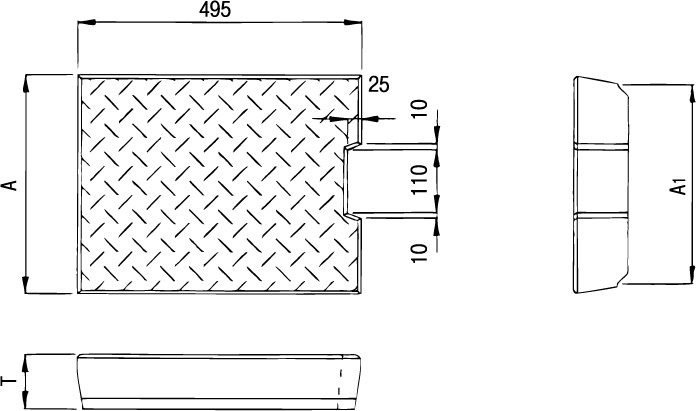

蓋
| 呼び名 A×C |
参考質量 (kg) |
規格寸法（mm） | 配筋 | |||||
| A | A1 | T | 主配筋 | 配力筋 | ||||
| 径（mm） | 本数 | 径（mm） | 本数 | |||||
| 250 | 34 | 323 | 309 | 90 | D6 | 7 | φ5 | 4 |
| 300 | 39 | 383 | 348 | 95 | D10 | 5 | φ5 | 4 |
