CH-Ⅱ可変側溝（無騒音）

製品概要

道路勾配に関係なく排水勾配を自由に設定できる門型の自由勾配側溝です。
設計荷重T-25です。騒音が発生しない蓋掛り構造となっています。
縦断用・横断用・土留用と製品種類が多いため、各自治体の設計条件などに対応しています。

特長 無騒音蓋の特長 標準用製品 調整用製品 横断用製品 横断用調整製品 土留用製品 135°コーナー用製品 蓋版（トール仕様） 蓋版 135°コーナー用蓋版 グレーチング縦断、横断、歩道用 幅広製品 縦断走行用 内幅700～1,000 大型製品 縦断走行用 内幅1,100～1,500 深型製品 縦断走行用 内幅300～600 土留用大型製品 縦断走行用 内幅700～800 横断幅広製品 横断走行用 内幅700～1,000 幅広用コンクリート蓋 大型用コンクリート蓋 幅広用グレーチング蓋 調整用暗渠製品 CADダウンロード PDFダウンロード

特長

  • 水路勾配が自由自在
    平坦な道路でも、道路勾配と逆方向に流す場合でもインバートコンクリートの打設により、水路勾配を自由自在に設定可能です。
  • 騒音が発生しません
    従来から使用されている側溝蓋は、蓋掛け部の不陸などから車両走行時にガタツ牛音が発生するケースがありましたが、当社独自の技術により騒音の発生しない蓋掛け構造となっております。
  • 堅固なボルト連結工法
    ブロックの弱点である継手部に強度をもたせ、目地離れを防止する構造になっております。
    ※街渠用はプレート連結となります。
  • シール材を使用したドライな施工
    継手部に軟質止水材を用いており、目地モルタルを行う煩わしさがあります。
  • T-25の走行荷重に耐える設計
    全ての規格において（歩道用蓋を除く）、車両総重量25t、後輪荷重50kNの直載に耐える構造となっております。

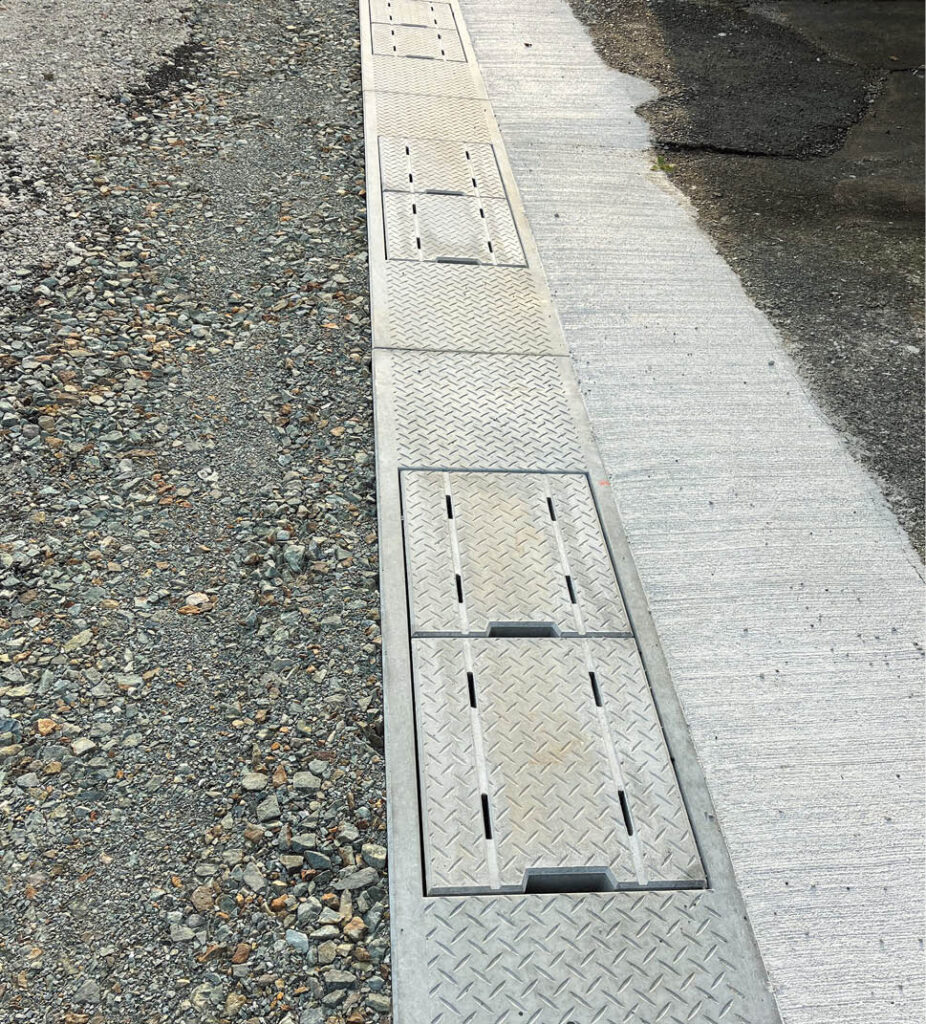

無騒音蓋の特長

  • 蓋掛り部がテーパー形状となっていることにより蓋版が食い込み、多少の不陸があってもガタツキが生じません。
  • 蓋版の食い込みにより、摩擦抵抗が増加することから、車両走行時の跳ね上げが防止できます。
  • 本体蓋掛り部が斜めなので、施工時などに小石を噛むことが無くなり、ガタツキが発生しません。
  • ゴム板などの副資材を用いませんので、経済的に騒音対策が可能です。

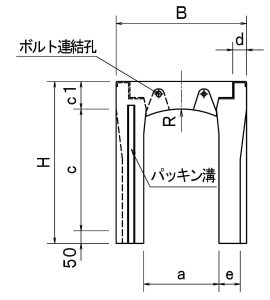

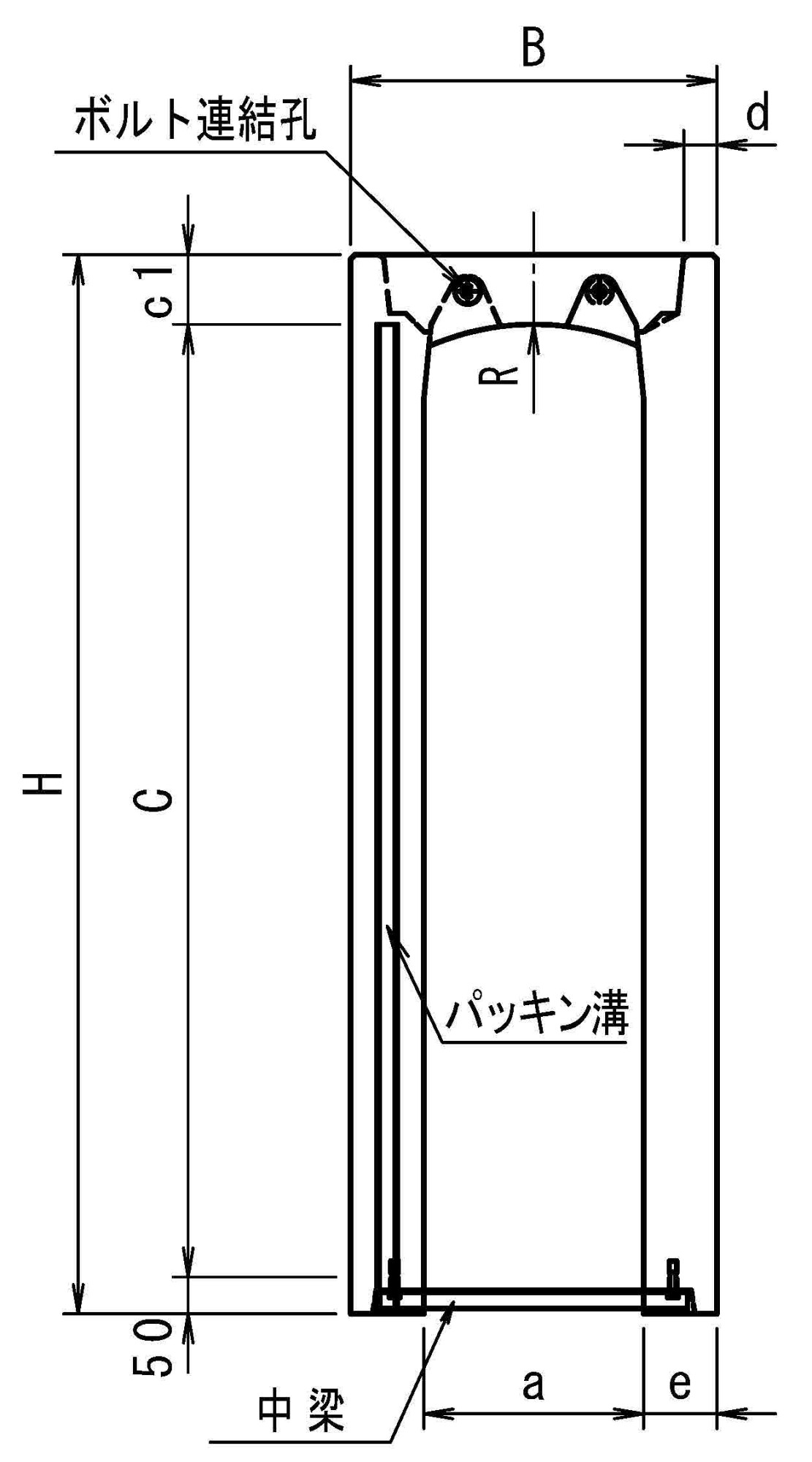

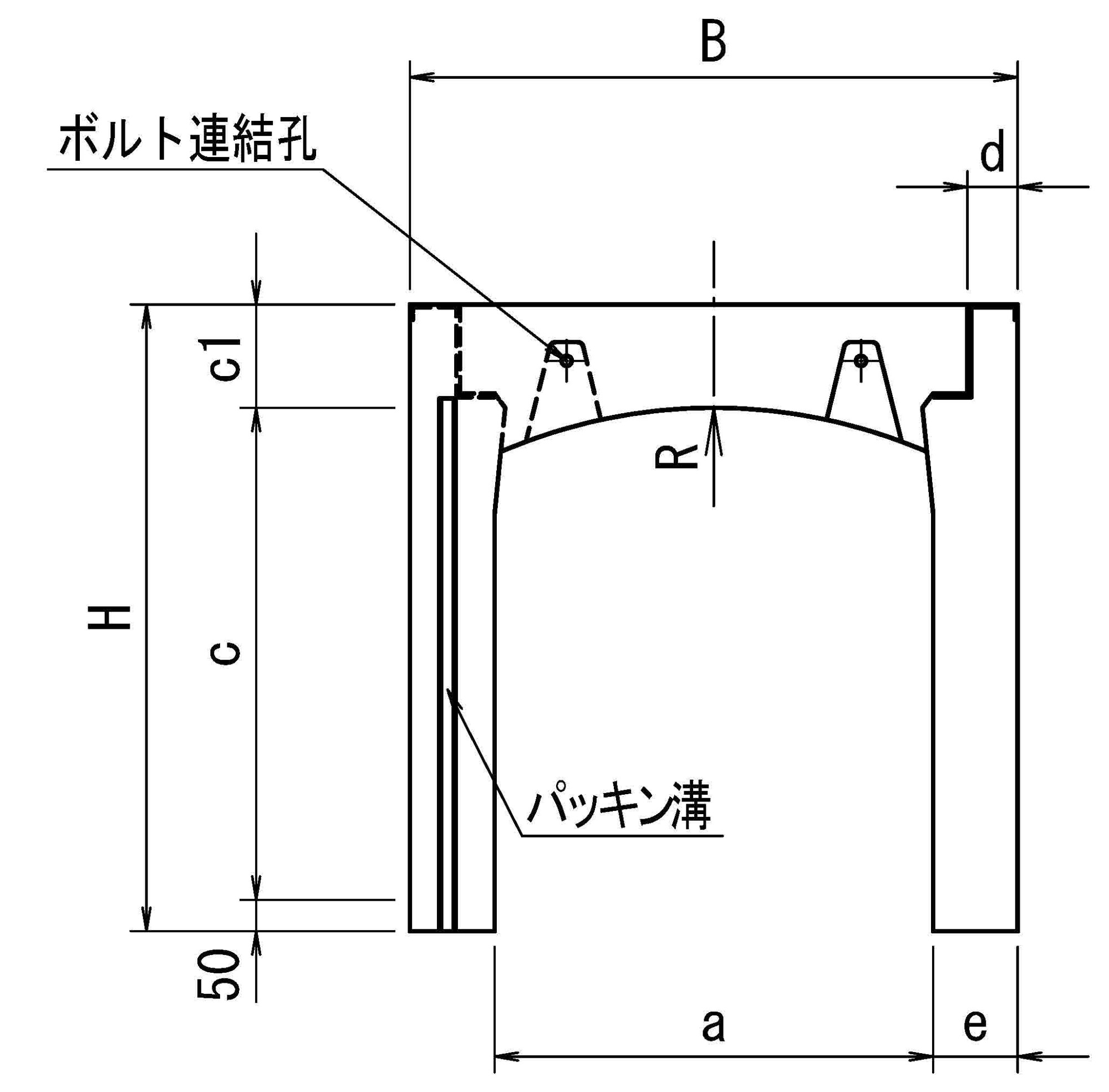

標準用製品

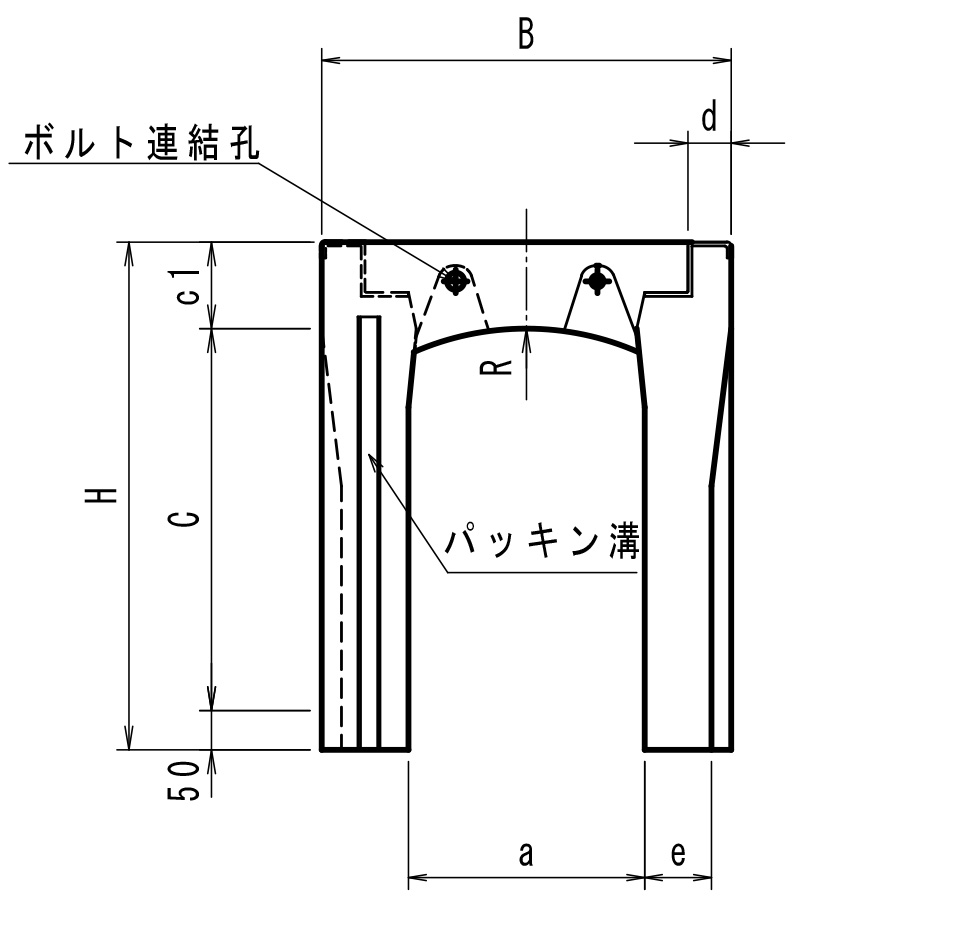

標準用製品（a-300,400,500,600）

（T-25）

300

呼び名 参考質量
(kg)		 各部の寸法（mm）
B H a c c1 d e R
300×300 365 500 445 300 300 95 45 55 360
400 420 545 400
500 475 645 500
600 580 745 600 65
700 645 845 700
800 715 945 800
900 890 1,045 900 80
1,000 970 1,145 1,000
1,100 1,050 1,245 1,100

400

呼び名 参考質量
(kg)		 各部の寸法（mm）
B H a c c1 d e R
400×400 505 610 560 400 400 110 50 60 470
500 565 660 500
600 615 760 600
700 745 860 700 70
800 815 960 800
900 885 1,060 900
1,000 1,075 1,160 1,000 85
1,100 1,160 1,260 1,100
1,200 1,250 1,360 1,200

500

呼び名 参考質量
(kg)		 各部の寸法（mm）
B H a c c1 d e R
500×400 565 720 575 500 400 125 55 55 600
500 625 675 500
600 725 775 600 65
700 795 875 700
800 865 975 800
900 1,040 1,075 900 80
1,000 1,120 1,175 1,000
1,100 1,200 1,275 1,100
1,200 1,425 1,375 1,200 95
1,300 1,525 1,475 1,300
1,400 1,615 1,575 1,400

600

呼び名 参考質量
(kg)		 各部の寸法（mm）
B H a c c1 d e R
600×400 670 830 590 600 400 140 60 60 730
500 730 690 500
600 795 790 600
700 910 890 700 70
800 985 990 800
900 1,055 1,090 900
1,000 1,245 1,190 1,000 85
1,100 1,335 1,290 1,100
1,200 1,425 1,390 1,200
1,300 1,670 1,490 1,300 100
1,400 1,765 1,590 1,400
1,500 1,875 1,690 1,500

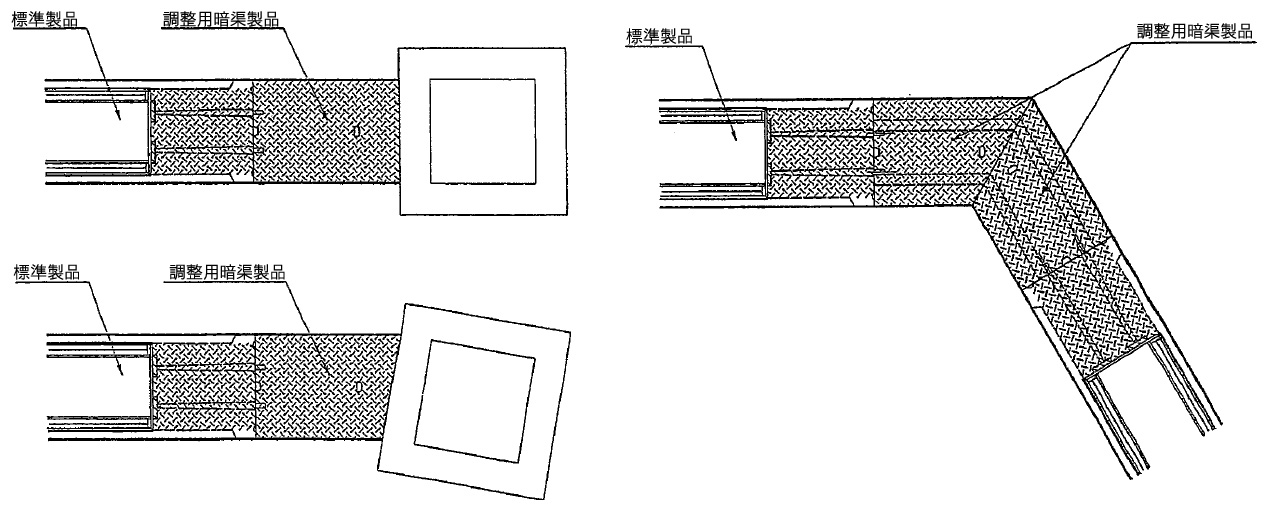

調整用製品

調整用製品（a-300,400,500,600）

（T-25）

300

呼び名 参考質量
(kg)		 各部の寸法（mm）
B H a c c1 d e R
300×300 300 500 445 300 300 95 45 55 360
400 345 545 400
500 385 645 500
600 460 745 600 65
700 515 845 700
800 565 945 800
900 695 1,045 900 80
1,000 755 1,145 1,000
1,100 815 1,245 1,100

400

呼び名 参考質量
(kg)		 各部の寸法（mm）
B H a c c1 d e R
400×400 420 610 560 400 400 110 50 60 470
500 465 660 500
600 500 760 600
700 600 860 700 70
800 655 960 800
900 710 1,060 900
1,000 850 1,160 1,000 85
1,100 910 1,260 1,100
1,200 980 1,360 1,200

500

呼び名 参考質量
(kg)		 各部の寸法（mm）
B H a c c1 d e R
500×400 515 720 575 500 400 125 55 70 600
500 565 675 500
600 615 775 600
700 670 875 700
800 730 975 800
900 915 1,075 900 95
1,000 980 1,175 1,000
1,100 1,055 1,275 1,100
1,200 1,125 1,375 1,200
1,300 1,200 1,475 1,300
1,400 1,270 1,575 1,400

600

呼び名 参考質量
(kg)		 各部の寸法（mm）
B H a c c1 d e R
600×400 610 830 590 600 400 140 60 75 730
500 665 690 500
600 720 790 600
700 775 890 700
800 835 990 800
900 895 1,090 900
1,000 1,095 1,190 1,000 100
1,100 1,170 1,290 1,100
1,200 1,245 1,390 1,200
1,300 1,325 1,490 1,300
1,400 1,400 1,590 1,400
1,500 1,485 1,690 1,500

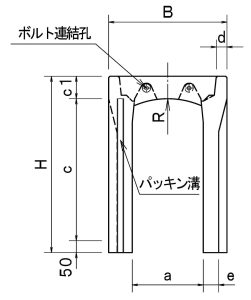

横断用製品

横断用製品（a-300,400,500,600）

（T-25）

300

呼び名 参考質量
(kg)		 各部の寸法（mm）
B H a c c1 d e R
300×300 475 520 445 300 285 110 55 85 360
400 555 545 385
500 635 645 485
600 720 745 585
700 935 845 685 110
800 1,040 945 785
900 1,145 1,045 885
1,000 1,250 1,145 985
1,100 1,360 1,245 1,085

400

呼び名 参考質量
(kg)		 各部の寸法（mm）
B H a c c1 d e R
400×400 645 630 560 400 385 125 60 90 470
500 735 660 485
600 815 760 585
700 910 860 685
800 1,145 960 785 115
900 1,255 1,060 885
1,000 1,365 1,160 985
1,100 1,475 1,260 1,085
1,200 1,590 1,360 1,185

500

呼び名 参考質量
(kg)		 各部の寸法（mm）
B H a c c1 d e R
500×400 765 750 575 500 385 140 70 95 600
500 855 675 485
600 950 775 585
700 1,040 875 685
800 1,135 975 785
900 1,425 1,075 885 125
1,000 1,545 1,175 985
1,100 1,665 1,275 1,085
1,200 1,785 1,375 1,185
1,300 1,905 1,475 1,285
1,400 2,030 1,575 1,385

600

呼び名 参考質量
(kg)		 各部の寸法（mm）
B H a c c1 d e R
600×400 880 860 590 600 385 155 75 100 730
500 975 690 485
600 1,070 790 585
700 1,170 890 685
800 1,265 990 785
900 1,365 1,090 885
1,000 1,680 1,190 985 130
1,100 1,805 1,290 1,085
1,200 1,930 1,390 1,185
1,300 2,055 1,490 1,285
1,400 2,180 1,590 1,385
1,500 2,310 1,690 1,485

横断用調整製品

横断用調整製品（a-300,400,500,600）

300

呼び名 参考質量
（㎏）		 各部の寸法（㎜）
Ｂ Ｈ ａ ｃ ｃ１ ｄ ｅ Ｒ
300×300 356 520 445 300 285 110 55 85 360
400 416 545 385
500 476 645 485
600 540 745 585
700 701 845 685 110
800 780 945 785
900 859 1,045 885
1,000 938 1,145 985
1,100 1,020 1,245 1,085

400

呼び名 参考質量
（㎏）		 各部の寸法（㎜）
Ｂ Ｈ ａ ｃ ｃ１ ｄ ｅ Ｒ
400×400 484 630 560 400 385 125 60 90 470
500 551 660 485
600 611 760 585
700 683 860 685
800 859 960 785 115
900 941 1,060 885
1,000 1,024 1,160 985
1,100 1,106 1,260 1,085
1,200 1,193 1,360 1,185

500

呼び名 参考質量
（㎏）		 各部の寸法（㎜）
Ｂ Ｈ ａ ｃ ｃ１ ｄ ｅ Ｒ
500×400 621 750 575 500 385 140 70 95 600
500 689 675 485
600 760 775 585
700 828 875 685
800 899 975 785
900 1,116 1,075 885 125
1,000 1,225 1,175 985
1,100 1,296 1,275 1,085
1,200 1,386 1,375 1,185
1,300 1,476 1,475 1,285
1,400 1,570 1,575 1,385

600

呼び名 参考質量
（㎏）		 各部の寸法（㎜）
Ｂ Ｈ ａ ｃ ｃ１ ｄ ｅ Ｒ
600×400 610 860 590 600 385 155 75 100 730
500 665 690 485
600 720 790 585
700 775 890 685
800 835 990 785
900 895 1,090 885
1,000 1,095 1,190 985 130
1,100 1,170 1,290 1,085
1,200 1,245 1,390 1,185
1,300 1,325 1,490 1,285
1,400 1,400 1,590 1,385
1,500 1,485 1,690 1,485

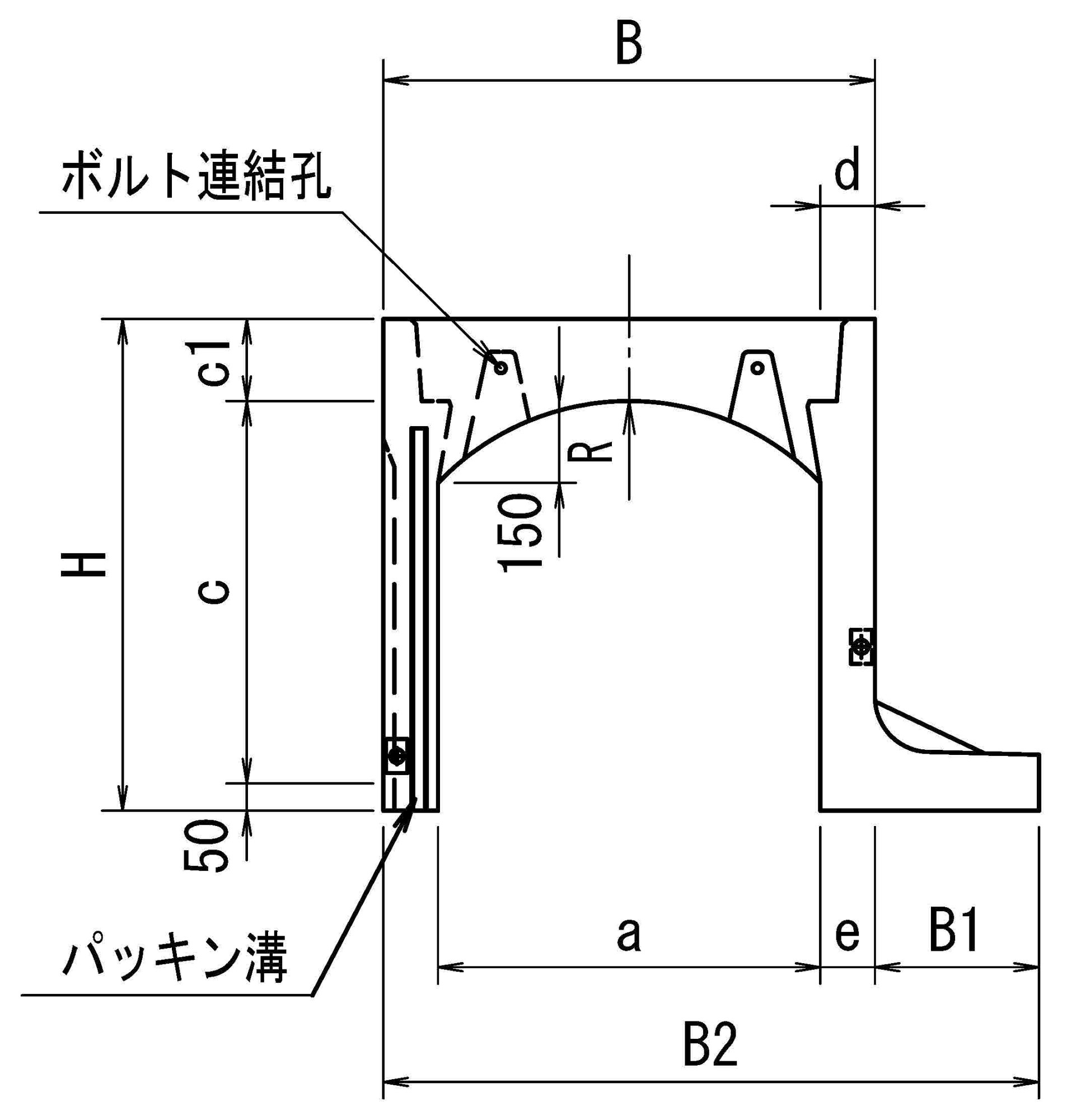

土留用製品

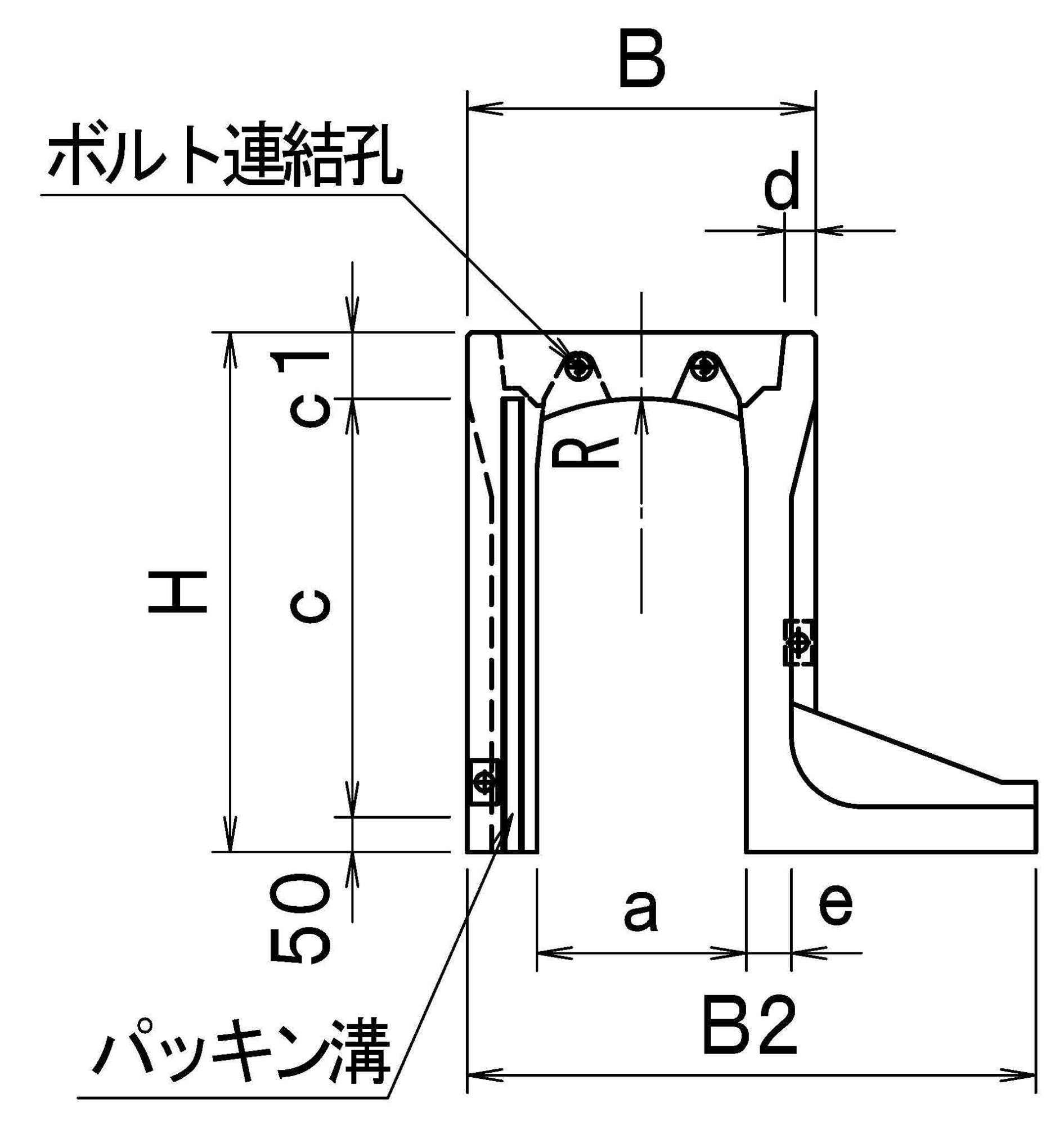

土留用製品（a-300,400,500,600）

（T-25）

300

呼び名 参考質量
(kg)		 各部の寸法（mm）
B B2 H a c c1 d e
300×300 400 500 655 445 300 300 95 45 55
400 480 705 545 400
500 550 755 645 500
600 685 815 745 600 65
700 765 865 845 700
800 835 865 945 800
900 1,060 930 1,045 900 80
1,000 1,155 980 1,145 1,000
1,100 1,240 980 1,245 1,100

400

呼び名 参考質量
(kg)		 各部の寸法（mm）
B B2 H a c c1 d e
400×400 570 610 815 560 400 400 110 50 60
500 645 865 660 500
600 710 915 760 600
700 855 925 860 700 70
800 945 975 960 800
900 1,035 1,025 1,060 900
1,000 1,255 1,040 1,160 1,000 85
1,100 1,360 1,090 1,260 1,100
1,200 1,470 1,140 1,360 1,200

500

呼び名 参考質量
(kg)		 各部の寸法（mm）
B B2 H a c c1 d e
500×400 625 720 915 575 500 400 125 55 55
500 695 965 675 500
600 810 975 775 600 65
700 895 1,025 875 700
800 985 1,075 975 800
900 1,205 1,140 1,075 900 80
1,000 1,285 1,140 1,175 1,000
1,100 1,390 1,190 1,275 1,100
1,200 1,670 1,255 1,375 1,200 95
1,300 1,790 1,305 1,475 1,300
1,400 1,890 1,305 1,575 1,400

600

呼び名 参考質量
(kg)		 各部の寸法（mm）
B B2 H a c c1 d e
600×400 715 830 975 590 600 400 140 60 60
500 790 1,025 690 500
600 870 1,075 790 600
700 1,020 1,135 890 700 70
800 1,110 1,185 990 800
900 1,200 1,235 1,090 900
1,000 1,425 1,250 1,190 1,000 85
1,100 1,530 1,300 1,290 1,100
1,200 1,645 1,350 1,390 1,200
1,300 1,925 1,365 1,490 1,300 100
1,400 2,050 1,415 1,590 1,400
1,500 2,180 1,465 1,690 1,500

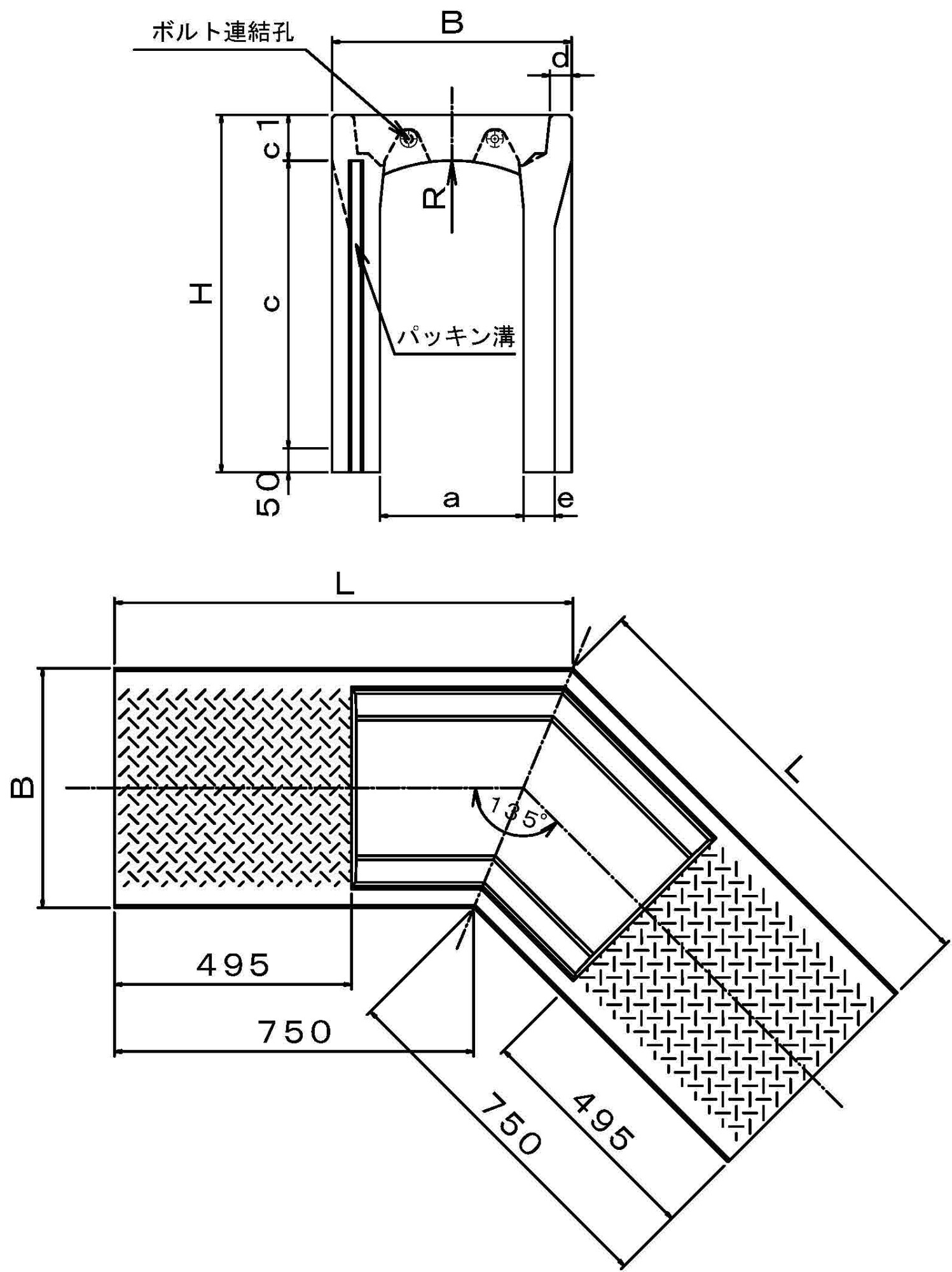

135°コーナー用製品

135°コーナー用製品（a-300,400,500,600）

300

呼び名 参考質量
(kg)		 各部の寸法（mm）
B H a c c1 d e L
300×300 385 500 445 300 300 95 45 80 957
400 455 545 400
500 520 645 500
600 585 745 600 80
700 655 845 700
800 720 945 800
900 790 1,045 900 80
1,000 860 1,145 1,000
1,100 935 1,245 1,100

400

呼び名 参考質量
(kg)		 各部の寸法（mm）
B H a c c1 d e L
400×400 530 610 560 400 400 110 50 85 1,003
500 605 660 500
600 675 760 600
700 745 860 700 85
800 815 960 800
900 890 1,060 900
1,000 965 1,160 1,000 85
1,100 1,035 1,260 1,100
1,200 1,115 1,360 1,200

500

呼び名 参考質量
(kg)		 各部の寸法（mm）
B H a c c1 d e L
500×400 635 720 575 500 400 125 55 95 1,048
500 715 675 500
600 790 775 600
700 870 875 700 95
800 950 975 800
900 1,030 1,075 900
1,000 1,110 1,175 1,000 95
1,100 1,195 1,275 1,100
1,200 1,275 1,375 1,200
1,300 1,360 1,475 1,300 95
1,400 1,450 1,575 1,400

600

呼び名 参考質量
(kg)		 各部の寸法（mm）
B H a c c1 d e L
600×400 735 830 590 600 400 140 60 100 1,094
500 815 690 500
600 900 790 600
700 985 890 700 100
800 1,065 990 800
900 1,150 1,090 900
1,000 1,235 1,190 1,000 100
1,100 1,320 1,290 1,100
1,200 1,405 1,390 1,200
1,300 1,495 1,490 1,300 100
1,400 1,585 1,590 1,400
1,500 1,685 1,690 1,500

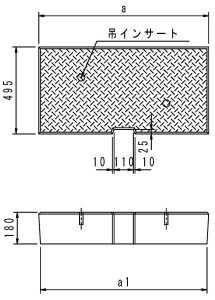

蓋版（トール仕様）

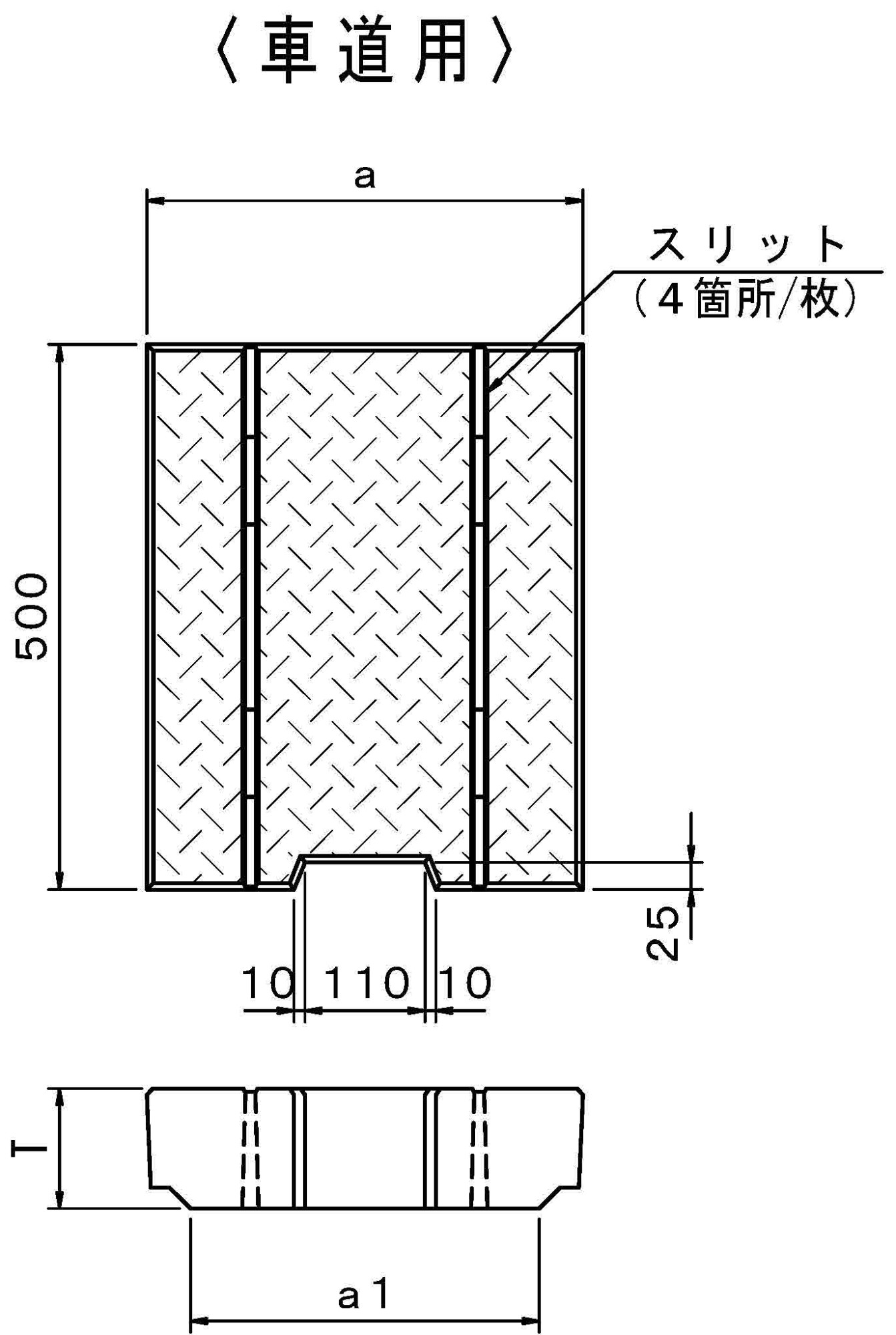

車道用

呼び名 参考質量
（㎏）		 各部の寸法（㎜）
ａ ａ１ Ｔ
300 40 400 320 95
400 60 500 416 110
500 82 600 516 125

※車道用蓋版の設計荷重は大型車両（T-25）としています。

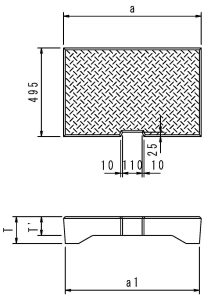

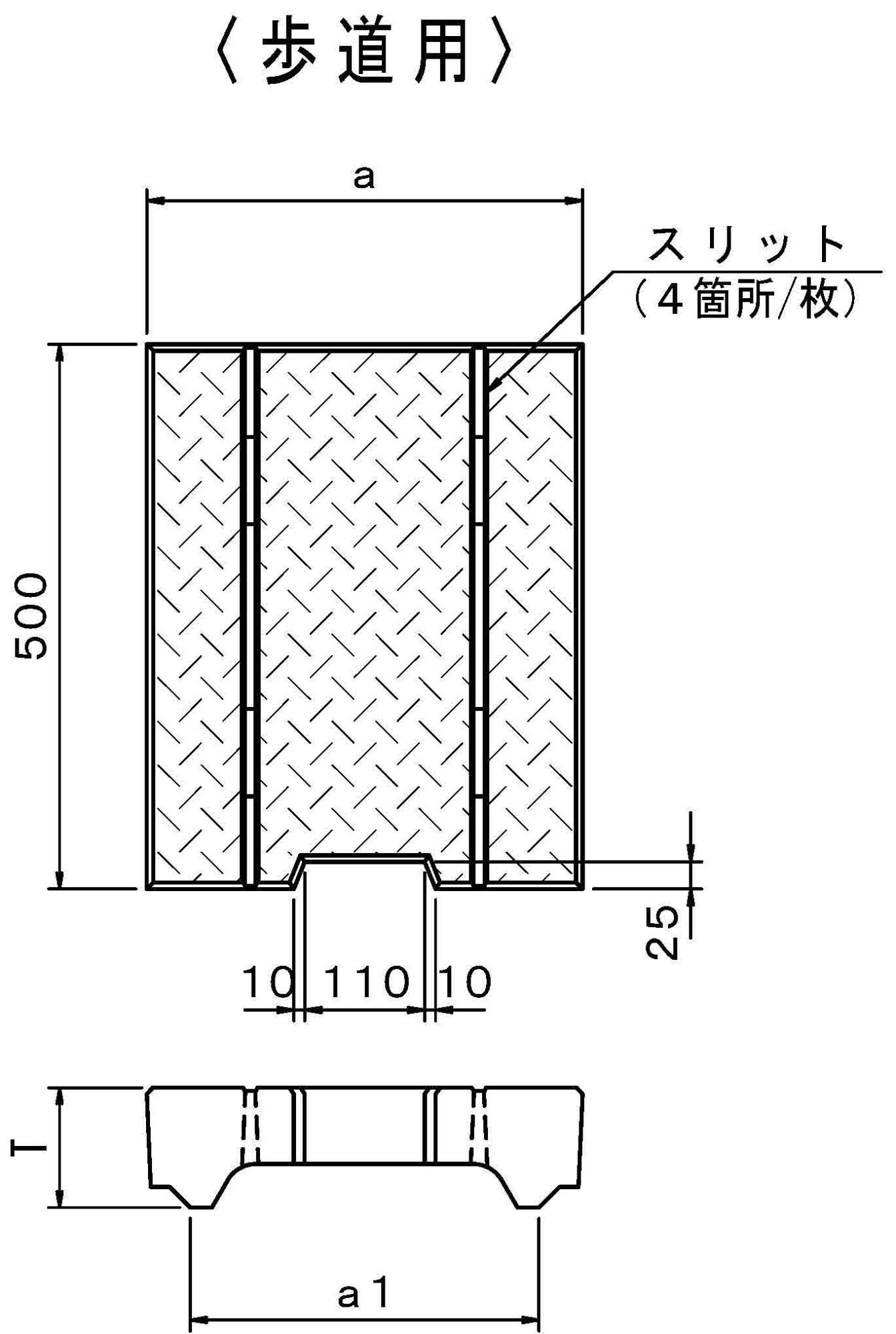

歩道用

呼び名 参考質量
（㎏）		 各部の寸法（㎜）
ａ ａ１ Ｔ 　Ｔ′
300 31 400 320 95 60
400 43 500 416 110 70

※歩道用蓋版の設計荷重は小型車両（T-6）としています。

蓋版

蓋版（a-300,400,500,600）

（T-25）

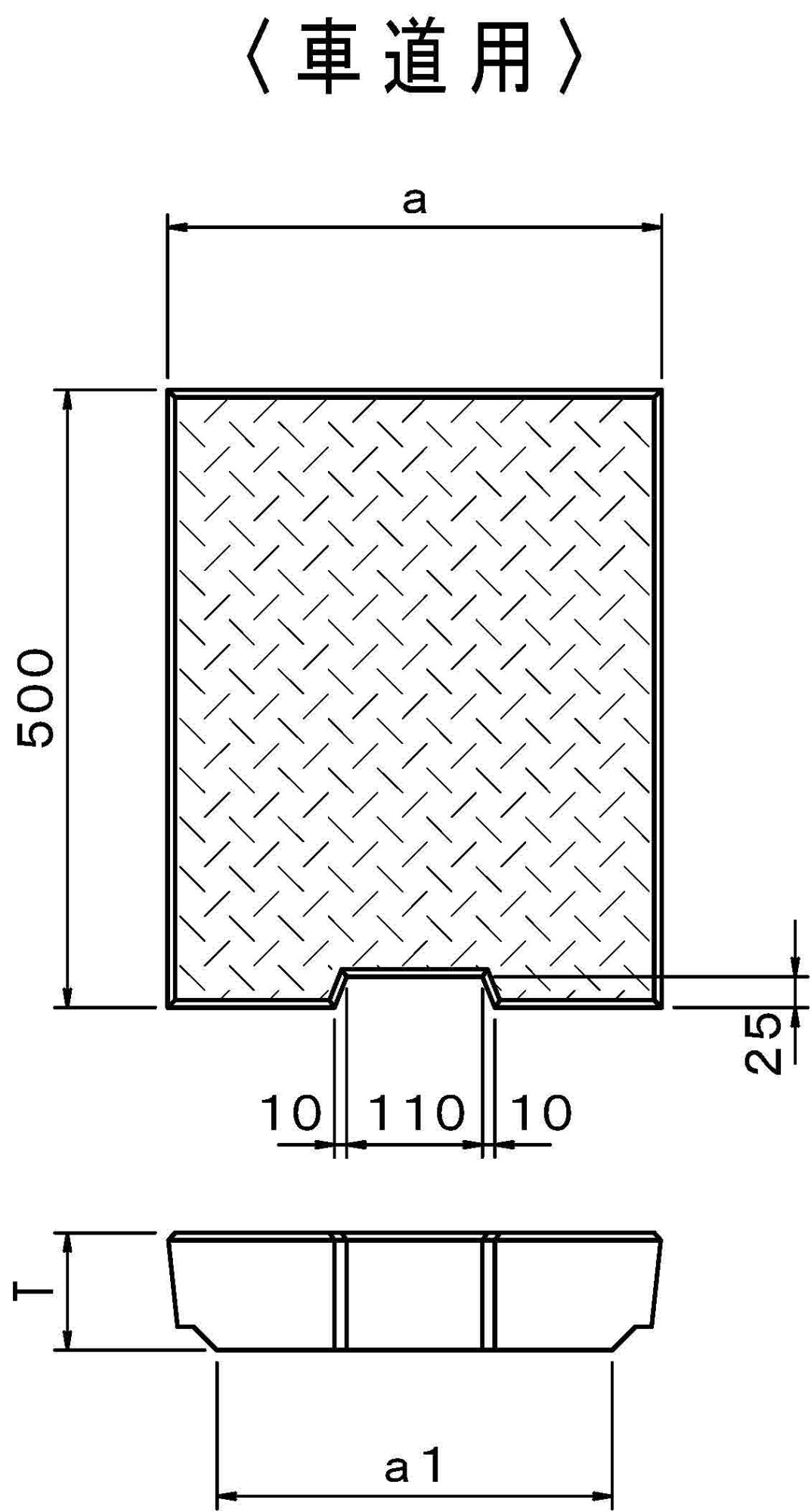

車道用

呼び名 参考質量
(kg)		 各部の寸法（mm）
a a1 T
※ 300 42 400 320 95
※ 400 62 500 416 110
※ 500 84 600 515 125
600 110 700 614 140

※車道用蓋版の設計荷重は大型車両（T-25）としています。
※トール仕様も有ります。

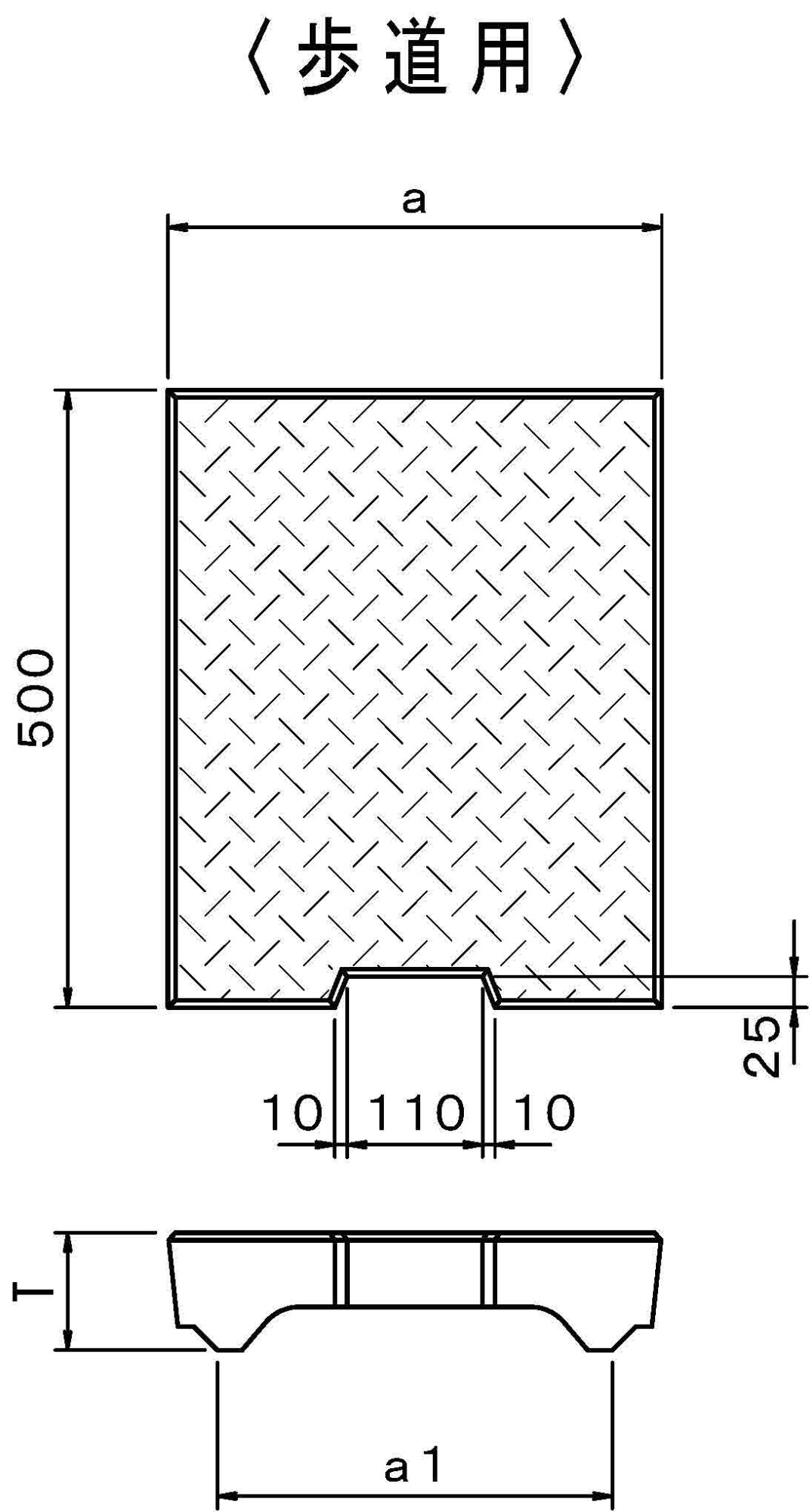

歩道用

（歩道用）

呼び名 参考質量
(kg)		 各部の寸法（mm）
a a1 T T’
※ 300 32 400 320 95 60
400 45 500 416 110 70
500 59 600 515 125 75
600 76 700 614 140 85

※歩道用蓋版の設計荷重は小型車両（T-6）としています。
※トール仕様も有ります。

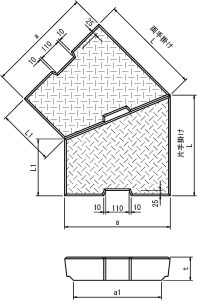

135°コーナー用蓋版

135°コーナー用蓋版（a-300,400,500,600）

呼び名 参考質量
(kg)		 寸法（mm）
a a1 t L L1
300 両手掛け 31 400 320 95 433 267
片手掛け 31
400 両手掛け 48 500 416 110 477 270
片手掛け 49
500 両手掛け 70 600 515 125 520 272
片手掛け 71
600 両手掛け 96 700 614 140 564 274
片手掛け 97

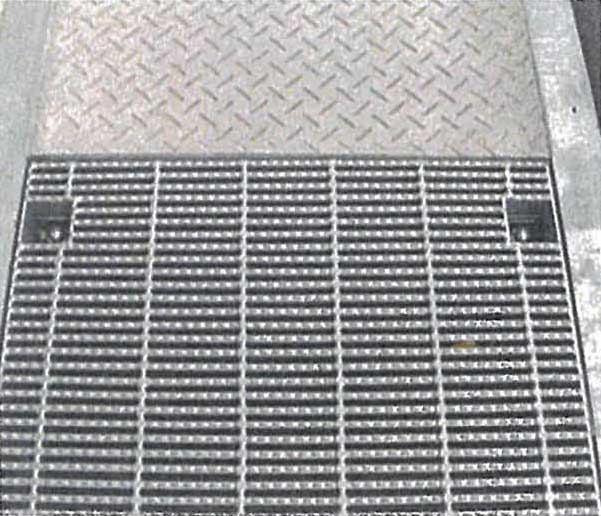

グレーチング縦断、横断、歩道用

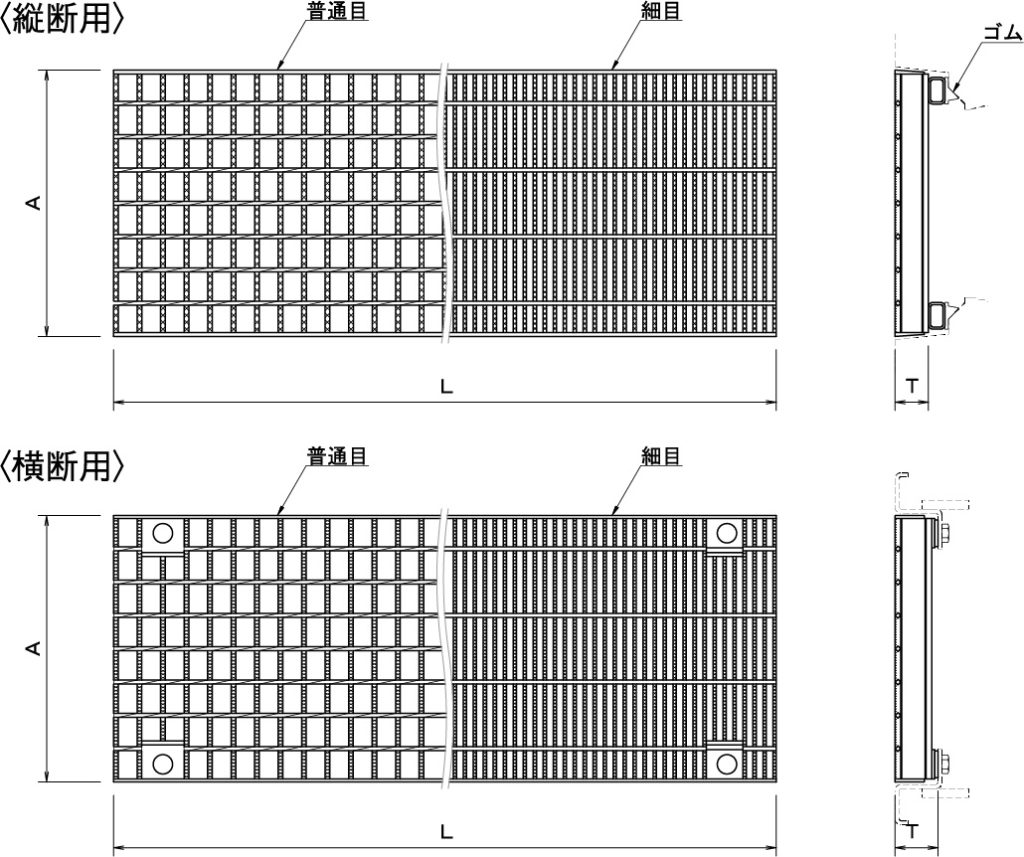

グレーチング縦断、横断、歩道用（a-300,400,500,600）

呼び名 質量(kg) 各部の寸法（mm）
A L T
車道用
T-25
普通目		 縦断用
(1ｍ用)		 300 33.5 400 995 50
400 47.3 500 995 65
500 65.4 600 995 90
600 86.0 700 995 100
縦断用
(0.5m用)		 300 17.0 400 495 50
400 24.9 500 495 65
500 33.4 600 495 90
600 44.0 700 495 100
横断用 300 34.0 400 995 55
400 47.0 500 995 65
500 63.0 600 995 75
600 99.0 700 995 90



呼び名 質量(kg) 各部の寸法（mm）
A L T
歩道用
T-2
普通目		 縦断用
(1ｍ用)		 300 21.5 400 995 38
400 28.5 500 995 44
500 33.6 600 995 50
600 42.6 700 995 55
縦断用
(0.5m用)		 300 10.9 400 495 38
400 14.6 500 495 44
500 17.2 600 495 50
600 21.9 700 495 55

※製品改良のため、形状など仕様を変更する場合がありますので予めご了承ください。
また、細目タイプ、流雪溝タイプについては係員にご相談ください。

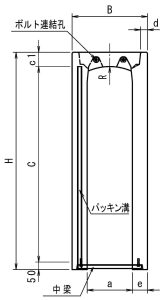

幅広製品 縦断走行用 内幅700～1,000

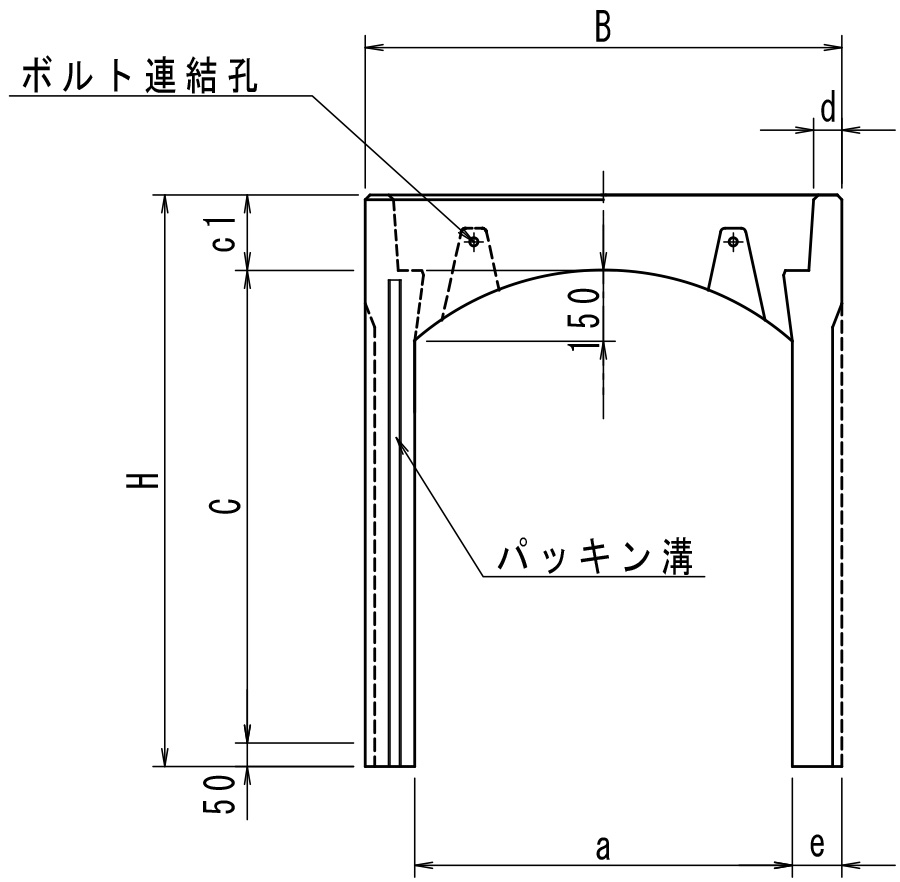

幅広製品　Ｔ-25　縦断走行用　内幅700～1,000

700

呼び名
(幅a×高c)		 各部の寸法（mm） 参考質量
(kg)
L=2,000
B H c1 d e e1 R
700 500 900 700 150 60 80 20 483 915
600 800 995
700 900 1,070
800 1,000 1,145
900 1,100 1,225
1,000 1,200 1,305
1,100 1,300 1,385
1,200 1,400 1,475
1,300 1,500 100 – 1,755
1,400 1,600 1,855
1,500 1,700 1,985
1,600 1,800 2,095
1,700 1,900 2,195

800

呼び名
(幅a×高c)		 各部の寸法（mm） 参考質量
(kg)
L=2,000
B H c1 d e e1 R
800 600 1,010 810 160 60 85 20 608 1,105
700 910 1,185
800 1,010 1,265
900 1,110 1,350
1,000 1,210 1,435
1,100 1,310 1,520
1,200 1,410 1,610
1,300 1,510 1,695
1,400 1,610 105 – 2,000
1,500 1,710 2,105
1,600 1,810 2,240
1,700 1,910 2,360
1,800 2,010 2,475

900

呼び名
(幅a×高c)		 各部の寸法（mm） 参考質量
(kg)
L=2,000
B H c1 d e e1 R
900 700 1,120 920 170 60 85 25 750 1,280
800 1,020 1,365
900 1,120 1,445
1,000 1,220 1,530
1,100 1,320 1,615
1,200 1,420 1,705
1,300 1,520 1,795
1,400 1,620 110 – 2,150
1,500 1,720 2,260
1,600 1,820 2,385
1,700 1,920 2,520
1,800 2,020 2,635
1,900 2,120 2,755

1,000

呼び名
(幅a×高c)		 各部の寸法（mm） 参考質量
(kg)
L=2,000
B H c1 d e e1 R
1,000 800 1,220 1,030 180 60 90 20 908 1,490
900 1,130 1,575
1,000 1,230 1,660
1,100 1,330 1,750
1,200 1,430 1,835
1,300 1,530 1,935
1,400 1,630 110 – 2,250
1,500 1,730 2,355
1,600 1,830 2,495
1,700 1,930 2,615
1,800 2,030 2,740
1,900 2,130 2,845
2,000 2,230 2,975

大型製品 縦断走行用 内幅1,100～1,500

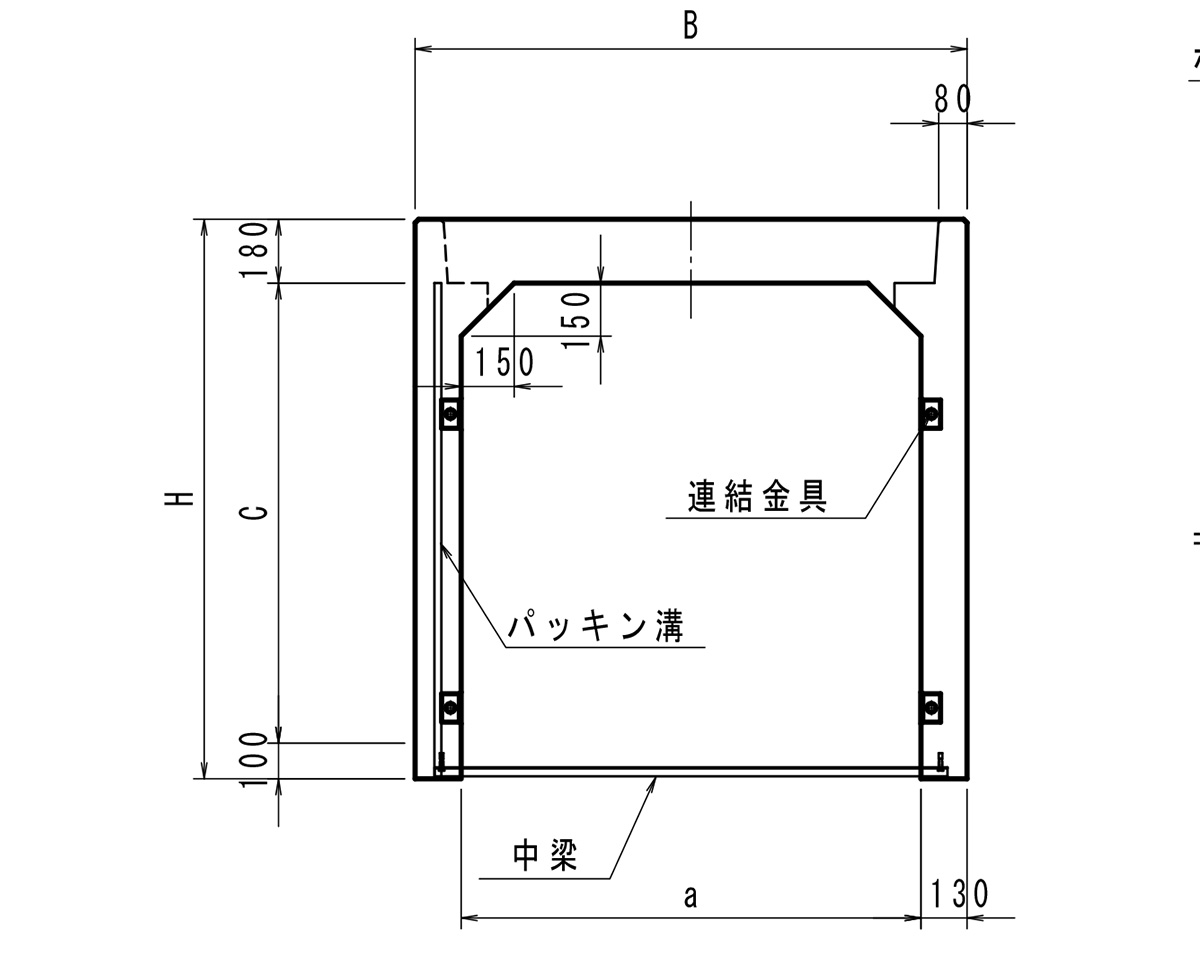

大型製品　T-25　縦断走行用　内幅1,100～1,500

1,100

呼び名
(幅a×高c)		 各部の寸法（mm） 参考質量
(kg)
L=2,000
H B
1,100 800 1,080 1,360 1,915
900 1,180 2,040
1,000 1,280 2,170
1,100 1,380 2,300
1,200 1,480 2,425
1,300 1,580 2,560
1,400 1,680 2,685
1,500 1,780 2,815
1,600 1,880 2,945
1,700 1,980 3,075
1,800 2,080 3,200
1,900 2,180 3,330
2,000 2,280 3,460

1,200

呼び名
(幅a×高c)		 各部の寸法（mm） 参考質量
(kg)
L=2,000
H B
1,200 800 1,080 1,460 1,955
900 1,180 2,085
1,000 1,280 2,215
1,100 1,380 2,345
1,200 1,480 2,470
1,300 1,580 2,600
1,400 1,680 2,730
1,500 1,780 2,860
1,600 1,880 2,985
1,700 1,980 3,115
1,800 2,080 3,245
1,900 2,180 3,375
2,000 2,280 3,500

1,300

呼び名
(幅a×高c)		 各部の寸法（mm） 参考質量
(kg)
L=2,000
H B
1,300 800 1,080 1,560 2,010
900 1,180 2,140
1,000 1,280 2,270
1,100 1,380 2,400
1,200 1,480 2,525
1,300 1,580 2,655
1,400 1,680 2,785
1,500 1,780 2,915
1,600 1,880 3,045
1,700 1,980 3,175
1,800 2,080 3,300
1,900 2,180 3,430
2,000 2,280 3,560

1,400

呼び名
(幅a×高c)		 各部の寸法（mm） 参考質量
(kg)
L=2,000
H B
1,400 800 1,080 1,660 2,055
900 1,180 2,185
1,000 1,280 2,315
1,100 1,380 2,445
1,200 1,480 2,570
1,300 1,580 2,700
1,400 1,680 2,830
1,500 1,780 2,960
1,600 1,880 3,085
1,700 1,980 3,215
1,800 2,080 3,345
1,900 2,180 3,475
2,000 2,280 3,605

1,500

呼び名
(幅a×高c)		 各部の寸法（mm） 参考質量
(kg)
L=2,000
H B
1,500 900 1,180 1,760 2,230
1,000 1,280 2,355
1,100 1,380 2,490
1,200 1,480 2,615
1,300 1,580 2,745
1,400 1,680 2,875
1,500 1,780 3,005
1,600 1,880 3,130
1,700 1,980 3,260
1,800 2,080 3,390
1,900 2,180 3,520
2,000 2,280 3,645

深型製品 縦断走行用 内幅300～600

深型製品　T-25　縦断走行用　内幅300～600

呼び名
(幅a×高c)		 各部の寸法（mm） 参考質量(kg)
L=2,000
B H c1 d e R
300 1,200 500 1,345 95 45 100 360 1,320
1,300 1,445 1,420
1,400 1,545 1,520
1,500 1,645 1,620
400 1,300 610 1,460 110 50 105 470 1,540
1,400 1,560 1,650
1,500 1,660 1,750
1,600 1,760 1,860
500 1,500 720 1,675 125 55 110 600 1,895
1,600 1,775 2,000
1,700 1,875 2,150
1,800 1,975 2,255
1,900 2,075 2,380
2,000 2,175 2,500
600 1,600 830 1,790 140 60 115 730 2,160
1,700 1,890 2,275
1,800 1,990 2,425
1,900 2,090 2,545
2,000 2,190 2,675

土留用大型製品 縦断走行用 内幅700～800

土留用大型製品　Ｔ-25　縦断走行用　内幅700～800

700

呼び名
(幅a×高c)		 各部の寸法（mm） 参考質量(kg)
L＝2,000
B B1 B2 H c1 d e R
700 500 900 250 1,150 700 150 60 100 483 1,055
600 250 1,150 800 1,140
700 300 1,200 900 1,250
800 350 1,250 1,000 1,355
900 400 1,300 1,100 1,465
1,000 450 1,350 1,200 1,580
1,100 500 1,400 1,300 1,695
1,200 550 1,450 1,400 1,825
1,300 550 1,450 1,500 2,005
1,400 600 1,500 1,600 2,125
1,500 650 1,550 1,700 2,290
1,600 700 1,600 1,800 2,410
1,700 750 1,650 1,900 2,540

800

呼び名
(幅a×高c)		 各部の寸法（mm） 参考質量(kg)
L＝2,000
B B1 B2 H c1 d e R
800 600 1,010 250 1,260 810 160 60 105 608 1,250
700 300 1,310 910 1,360
800 350 1,360 1,010 1,470
900 400 1,410 1,110 1,585
1,000 450 1,460 1,210 1,705
1,100 500 1,510 1,310 1,825
1,200 500 1,510 1,410 1,925
1,300 550 1,560 1,510 2,045
1,400 600 1,610 1,610 2,260
1,500 650 1,660 1,710 2,400
1,600 700 1,710 1,810 2,565
1,700 750 1,760 1,910 2,695

横断幅広製品 横断走行用 内幅700～1,000

横断幅広製品　Ｔ-25　横断走行用　内幅700～1,000

700

呼び名
(幅a×高c)		 各部の寸法（mm） 参考質量
(kg)
L=2,000
B H C c1 d e R
700 500 970 700 485 165 80 135 860 1,190
600 800 585 1,320
700 900 685 1,445
800 1,000 785 1,575
900 1,100 885 1,700
1,000 1,200 985 1,830
1,100 1,300 1,085 1,955
1,200 1,400 1,185 2,085
1,300 1,500 1,285 2,210
1,400 1,600 1,385 2,345
1,500 1,700 1,485 2,510
1,600 1,800 1,585 2,640
1,700 1,900 1,685 2,770

800

呼び名
(幅a×高c)		 各部の寸法（mm） 参考質量
(kg)
L=2,000
B H C c1 d e R
800 600 1,080 810 585 175 85 140 990 1,445
700 910 685 1,580
800 1,010 785 1,710
900 1,110 885 1,845
1,000 1,210 985 1,975
1,100 1,310 1,085 2,105
1,200 1,410 1,185 2,240
1,300 1,510 1,285 2,370
1,400 1,610 1,385 2,505
1,500 1,710 1,485 2,680
1,600 1,810 1,585 2,815
1,700 1,910 1,685 2,950
1,800 2,010 1,785 3,085

900

呼び名
(幅a×高c)		 各部の寸法（mm） 参考質量
(kg)
L=2,000
B H C c1 d e R
900 700 1,190 920 685 185 90 145 1,120 1,710
800 1,020 785 1,850
900 1,120 885 1,985
1,000 1,220 985 2,120
1,100 1,320 1,085 2,255
1,200 1,420 1,185 2,395

1,000

呼び名
(幅a×高c)		 各部の寸法（mm） 参考質量
(kg)
L=2,000
B H C c1 d e R
1,000 800 1,300 1,030 785 195 95 150 1,250 2,000
900 1,130 885 2,140
1,000 1,230 985 2,280
1,100 1,330 1,085 2,420
1,200 1,430 1,185 2,560
1,300 1,530 1,285 2,705
1,400 1,630 1,385 2,845

幅広用コンクリート蓋

車道用（T-25設計）

呼び名 各部の寸法（mm） 参考質量
(kg)
a a1 T
700 770 750 150 131
800 880 860 160 159
900 990 970 170 190
1,000 1,090 1,070 180 222

歩道用（5kN/m2設計）

呼び名 各部の寸法（mm） 参考質量
(kg)
a a1 T T’
700 770 750 150 105 100
800 880 860 160 120 127
900 990 970 170 135 158
1,000 1,090 1,070 180 145 185

大型用コンクリート蓋

大型用コンクリート蓋　T-25縦断走行用

呼び名 各部の寸法（mm） 参考質量
(kg)
a a1
1,100 1,190 1,170 245
1,200 1,290 1,270 265
1,300 1,390 1,370 290
1,400 1,490 1,470 310
1,500 1,590 1,570 330

幅広用グレーチング蓋

幅広用グレーチング蓋　車道用，歩道用

車道用

タイプ 呼び名 各部の寸法（mm） 参考質量(kg)
Ａ Ｔ(普通目) Ｔ(細目) 普通目 細目NS
縦断用
L＝0.5m		 700 770 105 43 53
800 880 130 56 65
900 990 130 61 72
1,000 1,090 130 68 81
縦断用
L＝1.0m		 700 770 105 76 97
800 880 130 96 120
900 990 130 106 133
1,000 1,090 130 119 149
横断用
L =1.0m		 700 800 130 93 117
800 900 130 108 130
900 1,000 150 125 151
1,000 1,100 150 134 163

※横断用は、ボルト固定タイプが標準です。
※上表の記号NSは、ノンスリツプタイプを表します。
※流雪溝タイプ、開閉式タイプは係員にご相談ください。

歩道用

タイプ 呼び名 各部の寸法（mm） 参考質量
(kg)
A T
L＝0.5
細目NS		 700 770 25 24
800 880 26
900 990 28
1,000 1,090 36
L＝1.0m
細目NS		 700 770 25 47
800 880 52
900 990 56
1,000 1,090 72

調整用暗渠製品

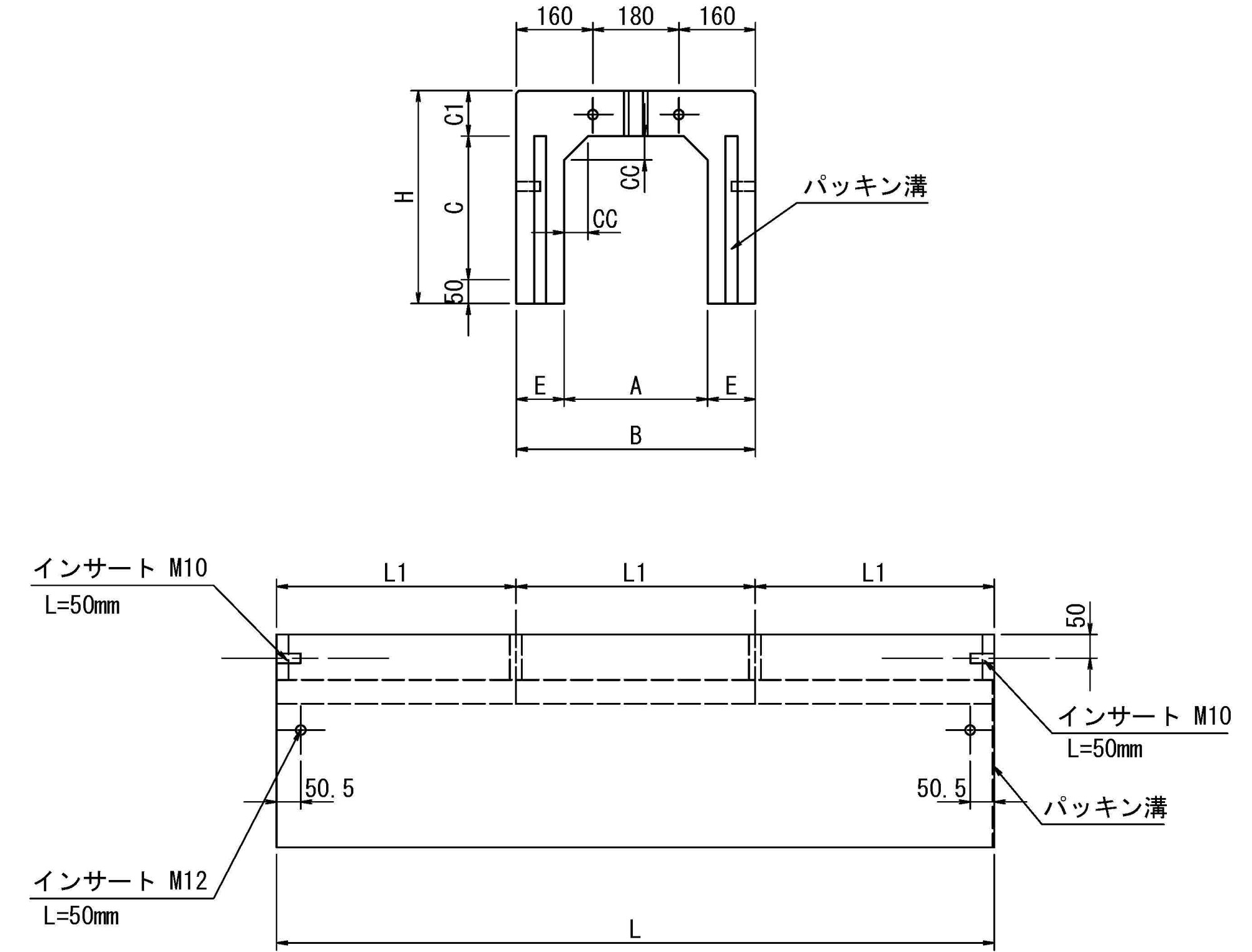

調整用暗渠製品（縦断用・横断用）

規格
（Ａ×Ｃ）		 寸法（mm） 参考質量(kg) 適用規格
L B H C1 CC E L1 縦断用 横断用
300×　300 1,500 500 445 95 50 100 500 440 450 縦断用・横断用
300×　400 1,500 500 545 95 50 100 500 515 525 縦断用・横断用
300×　500 1,500 500 645 95 50 100 500 590 600 縦断用・横断用
300×　600 1,500 500 745 95 50 100 500 660 675 縦断用・横断用
300×　700 1,500 500 845 95 50 100 500 735 750 縦断用・横断用
300×　800 1,500 500 945 95 50 100 500 810 825 縦断用・横断用
300×　900 1,500 500 1,045 95 50 100 500 880 900 縦断用・横断用
300×1,000 1,500 500 1,145 95 50 100 500 955 975 縦断用・横断用
300×1,100 1,500 500 1,245 95 50 100 500 1,030 – 横断用のみ

※現場の状況に合わせてカットしてご使用頂けます。
※予め長さ・角度が分かっている場合は、工場での製作が可能です。
※縦断製品・横断製品とも標準製品とボルト連結が可能です。

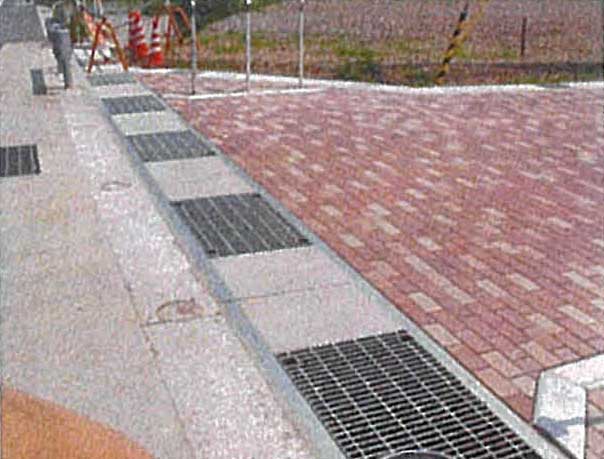

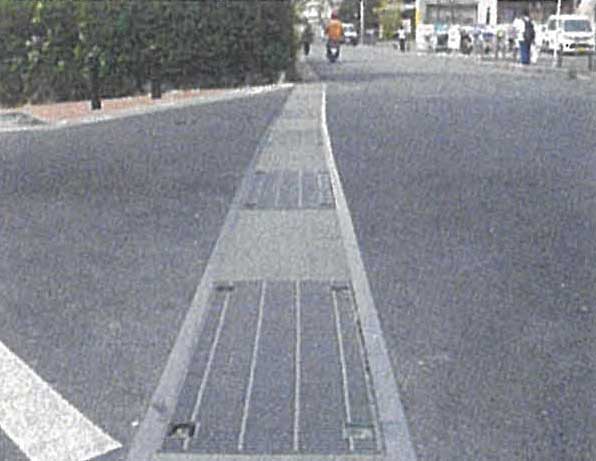

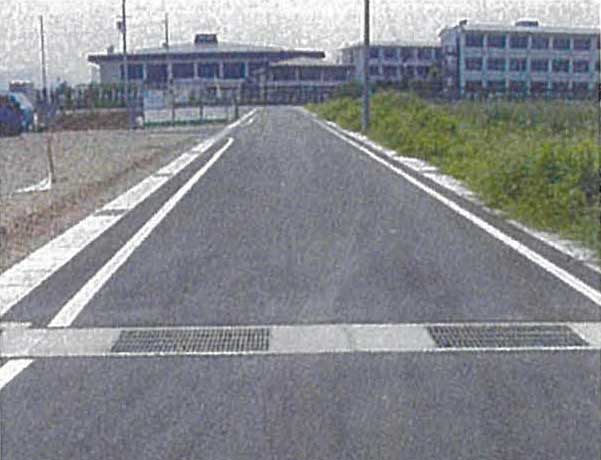

活用例

CAD
CADデータダウンロード

▲トップへ戻る

PDF
PDFデータダウンロード

▲トップへ戻る
