小型ボックスカルバート

製品概要

ボックスカルバートと同じような使い方ができる、小断面のボックスカルバートです。
サイズは300x300～500x800の15規格があります。
設計荷重T-25、土被り0.0m～0.3ｍまで対応できます。

小断面に対応した小型ボックスカルバート 特殊ボックスカルバート CADダウンロード PDFダウンロード

小断面に対応した小型ボックスカルバート

小型ボックスカルバートは、小断面の用途に適応した製品です。ボックスカルバートと同じような使い方ができ、安定した品質と施工の容易性が特長です。

設計条件

呼び寸法
内幅×高さ		 標準設計条件
自動車荷重 土被りの範囲
300×300～500×800 T-25 0.0～3.0m

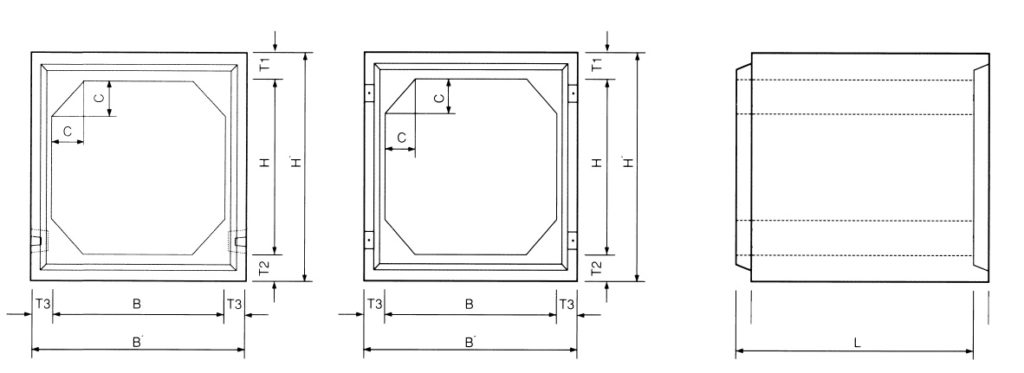

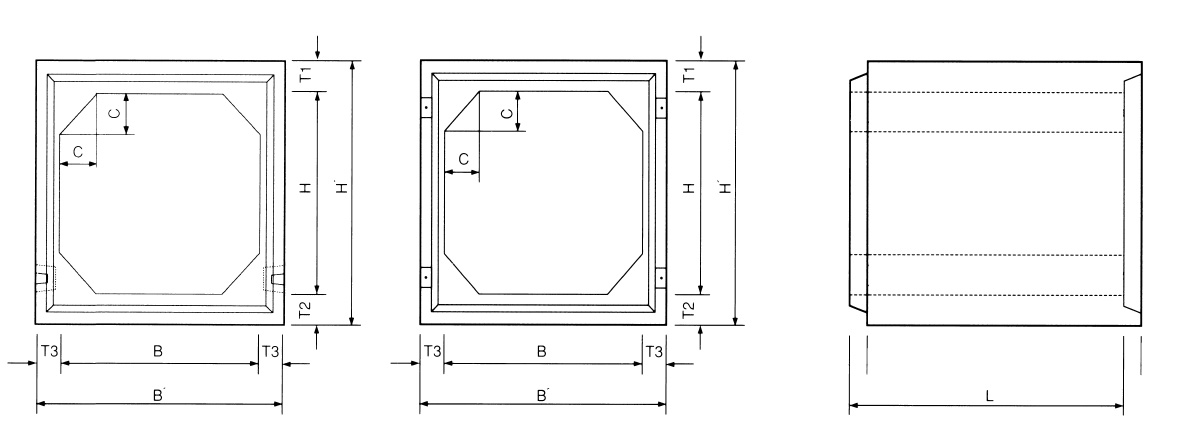

形状

（単位:mm）

呼び名 質量
(kg)		 幅
(B)		 高さ
(Ｈ)		 外幅
(B’)		 外高
(H’)		 長さ
（L）		 頂版厚
（T1）		 底版厚
（T2）		 側壁厚
(T3)		 ハンチ
(C)
300×　300 825 300 300 500 500 2,000 100 100 100 50
300×　400 925 300 400 500 600 2,000 100 100 100 50
300×　500 1,025 300 500 500 700 2,000 100 100 100 50
300×　600 1,125 300 600 500 800 2,000 100 100 100 50
400×　300 985 400 300 600 520 2,000 110 110 100 50
400×　400 1,085 400 400 600 620 2,000 110 110 100 50
400×　500 1,185 400 500 600 720 2,000 110 110 100 50
400×　600 1,285 400 600 600 820 2,000 110 110 100 50
400×　700 1,385 400 700 600 920 2,000 110 110 100 50
450×　450 1,415 450 450 690 690 2,000 120 120 120 70
500×　400 1,430 500 400 740 640 2,000 120 120 120 80
500×　500 1,550 500 500 740 740 2,000 120 120 120 80
500×　600 1,670 500 600 740 840 2,000 120 120 120 80
500×　700 1,790 500 700 740 940 2,000 120 120 120 80
500×　800 1,910 500 800 740 1,040 2,000 120 120 120 80

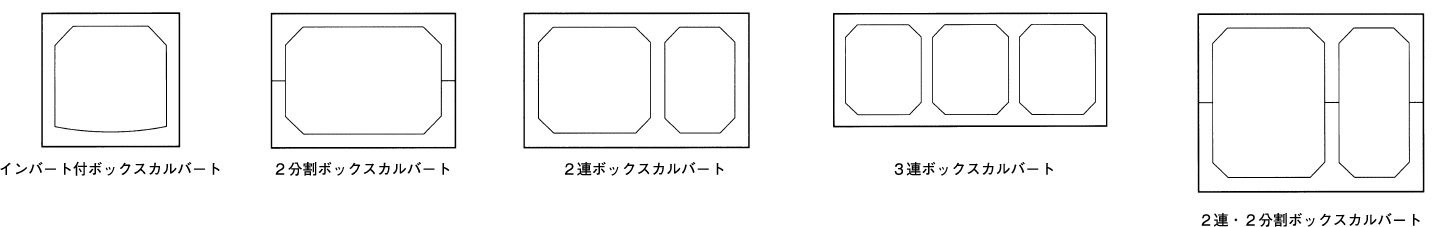

特殊ボックスカルバート

標準的な製品以外にも、さまざまなニーズに応える特殊製品の対応も行っています。
