アーチカルバート

製品概要

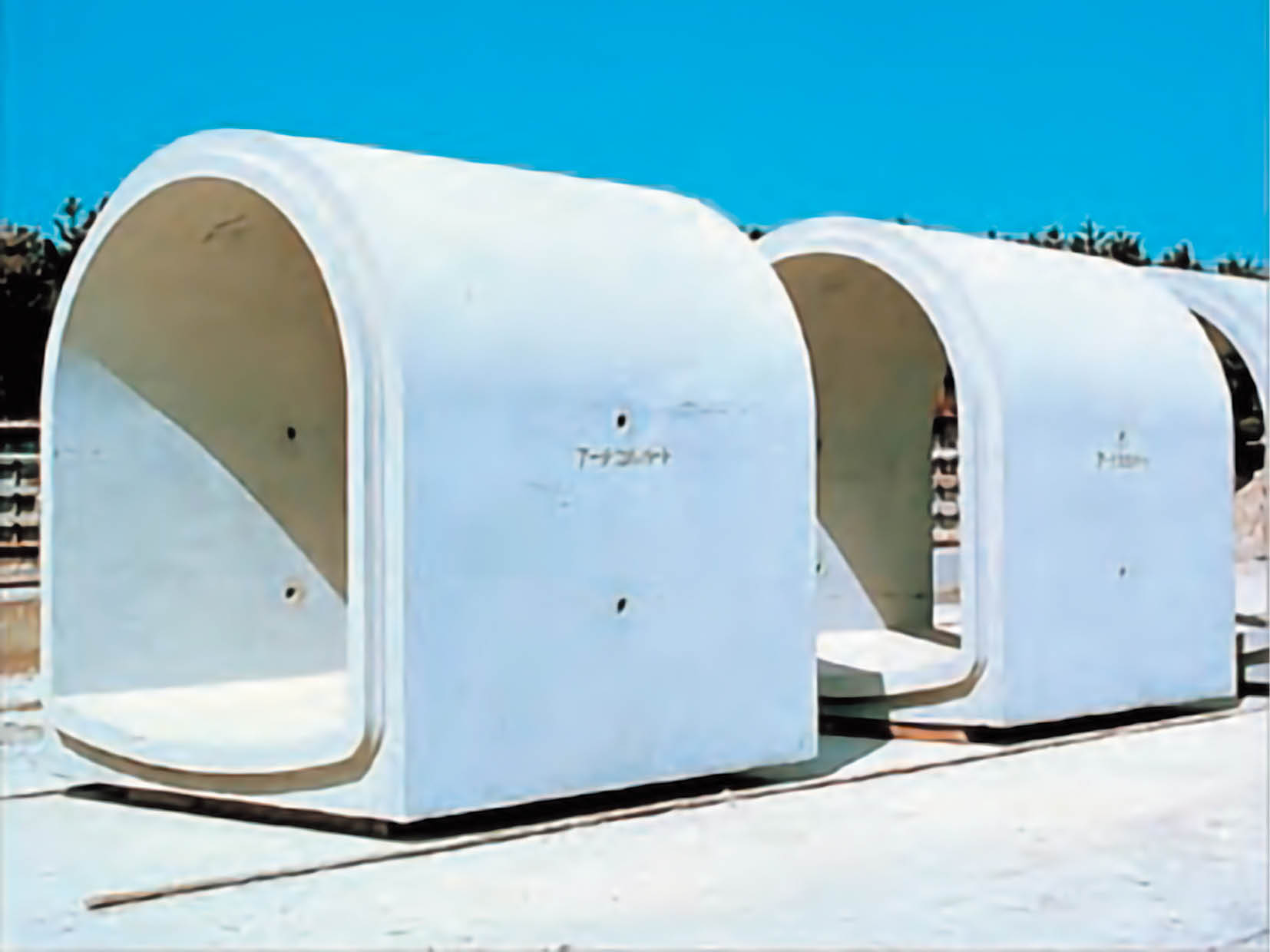

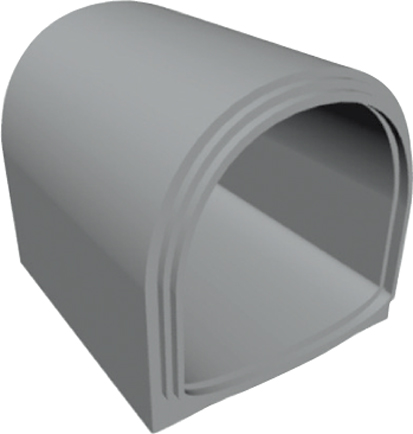

上部がアーチ形状のカルバートです。
設計荷重T-25、最少土被りは0.5mで高土被りに対応しています。
サイズは内幅800～3000mmの10種類があります。
「道路土工　カルバート工指針」に記載されています。

特長 規格 製品図 CADダウンロード PDFダウンロード

特長

  • 高い強度と軽量化による経済性
    アーチカルバートは、上部がアーチ形、下部がボックス形をしているため、上部の荷重は軸方向圧縮力として伝達され、部材の上部及び側壁に生じる曲げモーメントは、ボックス形に比べて大幅に低減され高い強度をもつことができます。
    このことから、ボックス形に比べて壁厚を薄くすることができ、軽量化による経済性が発揮されます。
  • ゴム輪による完全な止水性
    アーチカルバートは、継手部にゴム輪を使用するという画期的な方法を採用することにより、高い止水性を確保することができます。
  • ゴム輪の弾力性による可とう性
    アーチカルバートは、ゴム輪を使用しているため、地盤の多少の不等沈下に対しても、従来のモルタルコーキングとちがい、ゴム輪の弾力性による可とう性が発揮され、漏水の心配がありません。
  • 工期の短縮による経済性
    アーチカルバートは、ゴム輪を使用するため、継手部にモルタル目地を施す必要がなく施工が簡単で、工期の短縮による経済性が発揮されます。

規格

土被り条件による種類(T-25)
▽I形･･･標準厚さで標準鉄筋のもの
▽II形･･･標準厚さで鉄筋量を増加させたもの
▽特厚形･･･I形より約３割厚さを増加させたもの
※土被りが許容最大土被りを超える場合は､別途土被り条件に応じた設計･製作を行います。

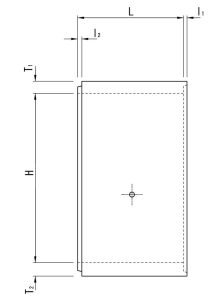

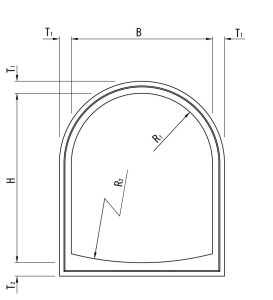

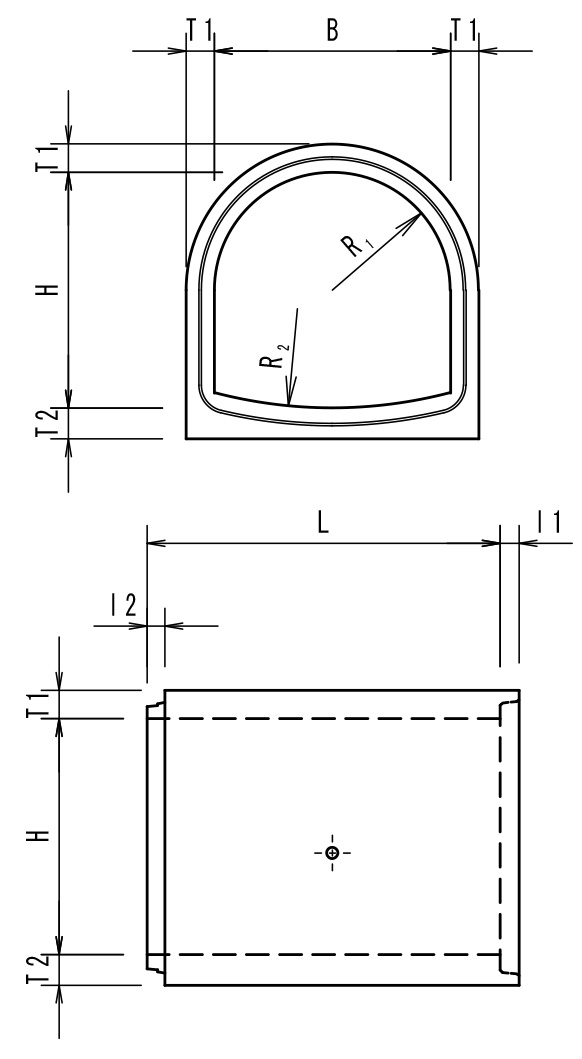

製品図

800

呼び名
Ｂ×Ｈ		 製品寸法（mm） Ｉ形・II形
参考質量(kg)		 特厚形
参考質量(kg)		 許容最大土被り（ｍ）
L T1 T2 R1 I形 II形 特厚形
800×　560 1,500 100
(130)		 120
(160)		 400 1,150 5.6
800×　640 1,210 5.7
800×　720 1,270 5.8
800×　800 1,330 1,790 5.9 13.8
800×　880 1,390 1,870 6.1 14.0
800×　960 1,450 1,950 6.4 14.4

1,000

呼び名
Ｂ×Ｈ		 製品寸法（mm） Ｉ形・II形
参考質量(kg)		 特厚形
参考質量(kg)		 許容最大土被り（ｍ）
L T1 T2 R1 I形 II形 特厚形
1,000×　700 2,000 120
(150)		 130
(180)		 500 2,210 5.3 7.5
1,000×　800 2,330 5.2 7.7
1,000×　900 2,450 5.6 7.7
1,000×1,000 2,570 3,380 5.6 7.8 12.4
1,000×1,100 2,690 3,530 5.6 8.0 12.7
1,000×1,200 2,810 3,680 5.6 8.3 13.0

1,200

呼び名
Ｂ×Ｈ		 製品寸法（mm） Ｉ形・II形
参考質量(kg)		 特厚形
参考質量(kg)		 許容最大土被り（ｍ）
L T1 T2 R1 I形 II形 特厚形
1,200×　840 2,000 130
(160)		 140
(190)		 600 2,850 5.2 7.0
1,200×　960 3,000 5.2 7.2
1,200×1,080 3,160 5.2 7.4
1,200×1,200 3,320 4,270 5.3 7.7 10.4
1,200×1,320 3,470 4,460 5.3 7.8 10.7
1,200×1,440 3,630 4,650 5.3 8.1 11.4

1,500

呼び名
Ｂ×Ｈ		 製品寸法（mm） Ｉ形・II形
参考質量(kg)		 特厚形
参考質量(kg)		 許容最大土被り（ｍ）
L T1 T2 R1 I形 II形 特厚形
1,500×1,050 2,000 140
(180)		 160
(210)		 750 3,890 4.9 6.1
1,500×1,200 4,100 4.8 6.3
1,500×1,350 4,310 4.9 6.5
1,500×1,500 4,520 5,920 4.9 6.7 9.3
1,500×1,650 4,730 6,190 5.1 6.8 9.6
1,500×1,800 4,940 6,450 5.1 7.1 10.1

1,800

呼び名
Ｂ×Ｈ		 製品寸法（mm） Ｉ形・II形
参考質量(kg)		 特厚形
参考質量(kg)		 許容最大土被り（ｍ）
L T1 T2 R1 I形 II形 特厚形
1,800×1,260 2,000 160
(200)		 170
(230)		 900 5,190 3.6 6.4
1,800×1,440 5,470 3.5 6.3
1,800×1,620 5,760 3.5 6.3
1,800×1,800 6,050 7,820 4.4 6.3 8.7
1,800×1,980 6,340 8,180 4.5 6.4 9.1
1,800×2,160 6,630 8,540 4.7 6.7 9.7

2,000

呼び名
Ｂ×Ｈ		 製品寸法（mm） Ｉ形・II形
参考質量(kg)		 特厚形
参考質量(kg)		 許容最大土被り（ｍ）
L T1 T2 R1 I形 II形 特厚形
2,000×1,400 1,500 170
(220)		 190
(270)		 1,000 4,670 3.9 6.1
2,000×1,600 4,920 4.1 6.0
2,000×1,800 5,180 4.1 6.0
2,000×2,000 5,430 7,320 4.1 6.1 9.2
2,000×2,200 5,690 7,650 4.3 6.2 9.5
2,000×2,400 5,940 7,980 4.4 6.5 10

2,200

呼び名
Ｂ×Ｈ		 製品寸法（mm） Ｉ形・II形
参考質量(kg)		 特厚形
参考質量(kg)		 許容最大土被り（ｍ）
L T1 T2 R1 I形 II形 特厚形
2,200×1,540 1,500 180
(230)		 200
(290)		 1,100 5,420 3.4 5.9
2,200×1,760 5,720 3.3 5.8
2,200×1,980 6,010 3.3 5.8
2,200×2,200 6,310 8,460 3.4 5.9 8.9
2,200×2,420 6,610 8,840 3.5 6.0 9.3
2,200×2,640 6,900 9,220 3.6 6.3 9.8

2,500

呼び名
Ｂ×Ｈ		 製品寸法（mm） Ｉ形・II形
参考質量(kg)		 特厚形
参考質量(kg)		 許容最大土被り（ｍ）
L T1 T2 R1 I形 II形 特厚形
2,500×1,750 1,500 190
(250)		 210
(320)		 1,250 6,490 3.3 5.3
2,500×2,000 6,840 3.3 5.2
2,500×2,250 7,200 3.3 5.2
2,500×2,500 7,560 10,490 3.3 5.2 8.7
2,500×2,750 7,910 10,960 3.4 5.4 9.1
2,500×3,000 8,270 11,430 3.3 5.6 9.7

2,800

呼び名
Ｂ×Ｈ		 製品寸法（mm） Ｉ形・II形
参考質量(kg)		 特厚形
参考質量(kg)		 許容最大土被り（ｍ）
L T1 T2 R1 I形 II形 特厚形
2,800×1,960 1,000 210
(270)		 230
(330)		 1,400 5,340 3.4 4.6
2,800×2,240 5,640 3.3 4.5
2,800×2,520 5,940 3.2 4.5
2,800×2,800 6,220 8,320 3.3 4.6 8.2
2,800×3,080 6,520 8,690 3.4 4.8 8.7
2,800×3,200 6,640 8,860 3.3 4.8 9.0

3,000

呼び名
Ｂ×Ｈ		 製品寸法（mm） Ｉ形・II形
参考質量(kg)		 特厚形
参考質量(kg)		 許容最大土被り（ｍ）
L T1 T2 R1 I形 II形 特厚形
3,000×2,100 1,000 220
(280)		 240
(360)		 1,500 5,980 3.3 4.6
3,000×2,400 6,320 3.2 4.5
3,000×2,700 6,640 3.2 4.5
3,000×3,000 6,980 9,390 3.2 4.6 8.1
3,000×3,200 7,200 9,670 3.3 4.7 8.4

※（　）内数値は特厚形
土の単位体積重量　γ=18kN/m3
