KPブロック

カタログページへ

製品概要

擬石模様の省力型練積ブロック（１個/m2）です。
裏壁があるので、裏型枠が軽減できます。
ブロックの控えは350・450・500・550（mm）の4種類です。
専用の基礎ブロックも用意しており、3分・4分・5分の勾配に対応しています。
使用に当たって、「国土交通省制定土木構造物標準設計」「道路土工擁壁工指針」を参考に行ってください。

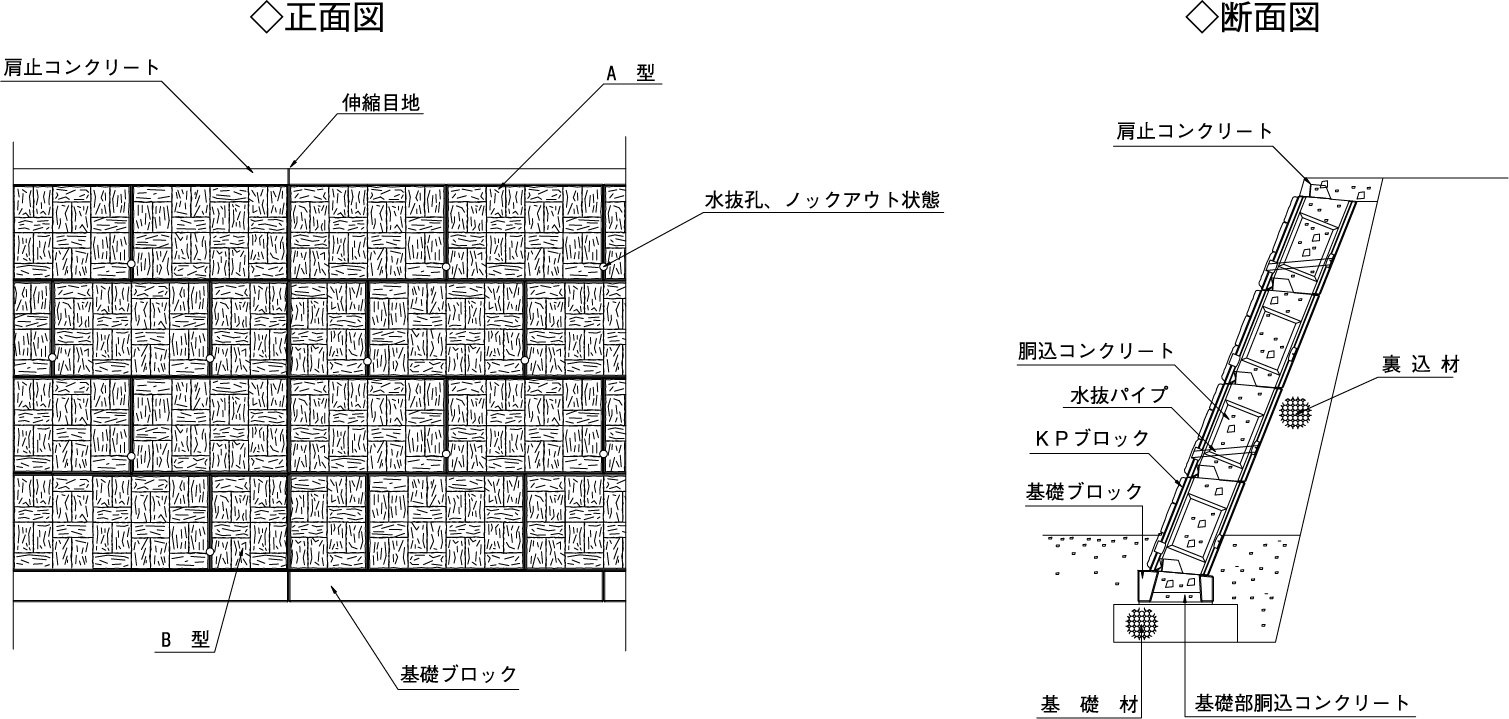

特長本体基礎ブロック展開図 CADダウンロード PDFダウンロード

特長

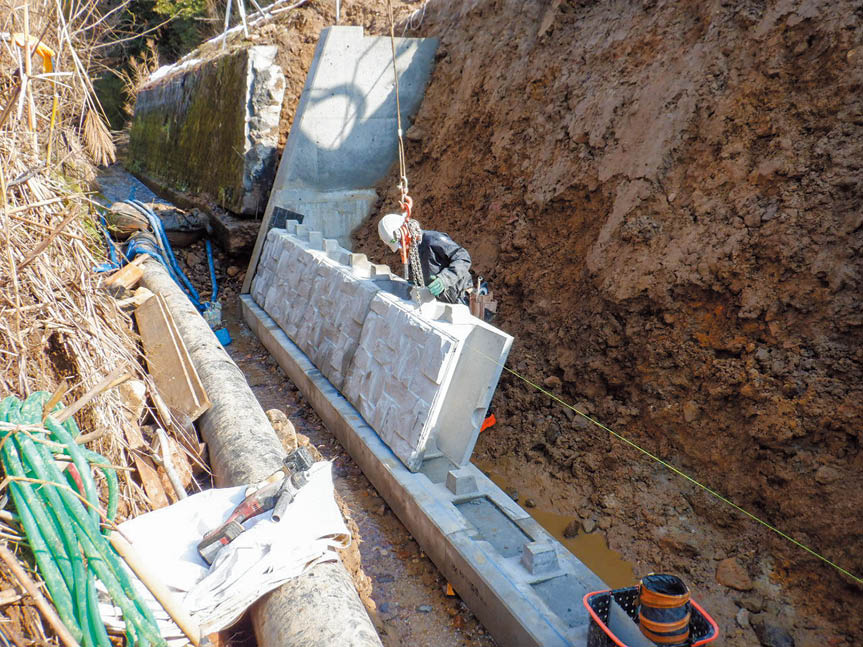

１個が１m2と大型なので、工期は大幅に短縮され、作業の省力化ができます。

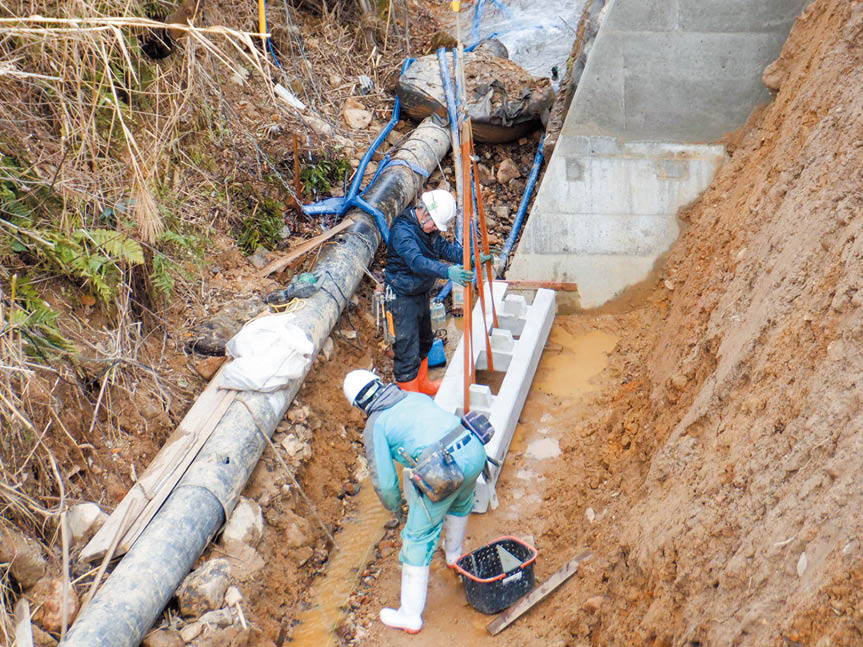

基礎部をプレキャスト化する事により施工労力を軽減しました。
裏壁があるため、裏型枠が軽減されます。

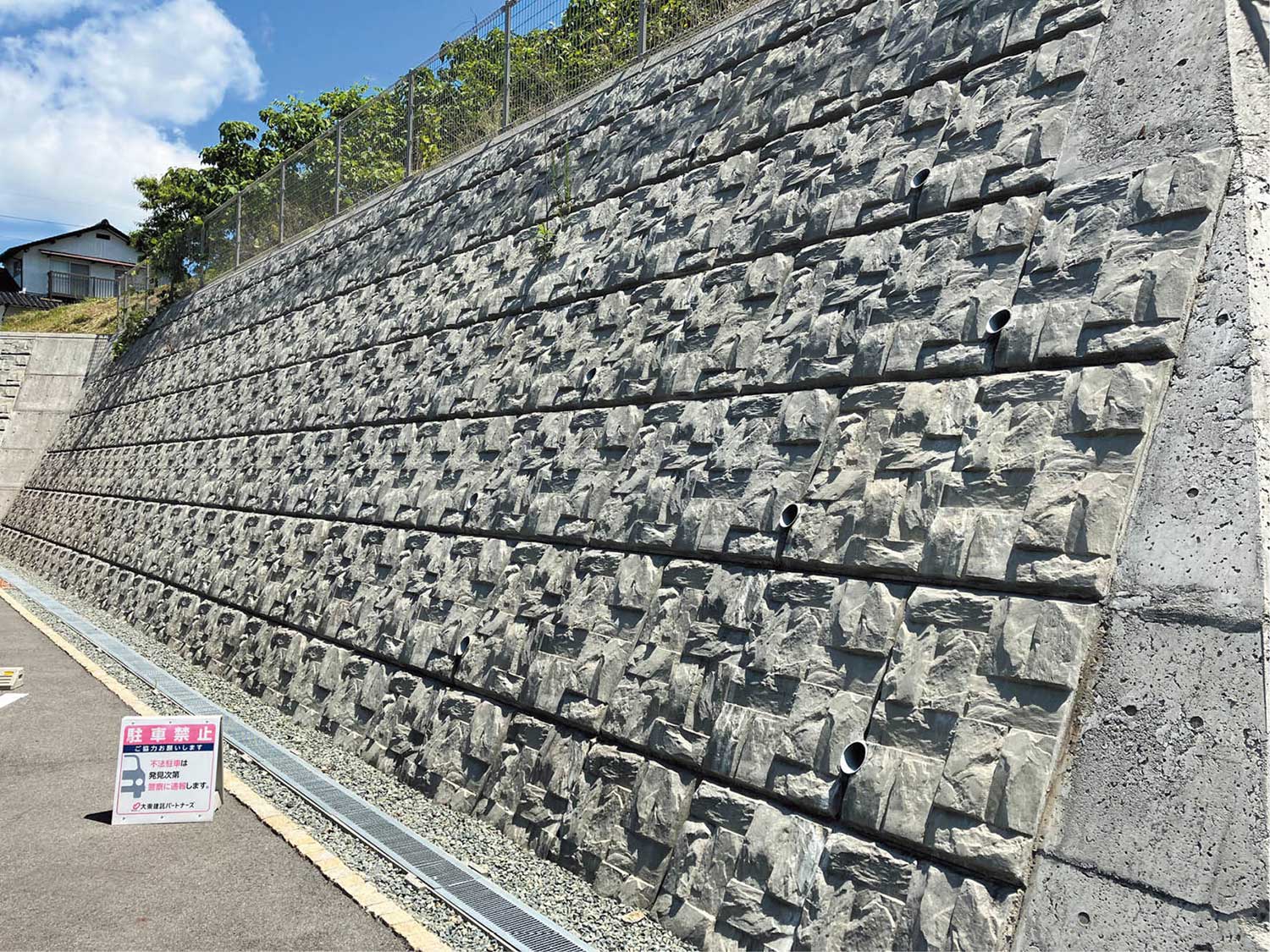

ブロック表面が擬石模様なので、自然との調和が図れます。
胴込コンクリートが一体化するため、強固な練積み擁壁を形成できます。

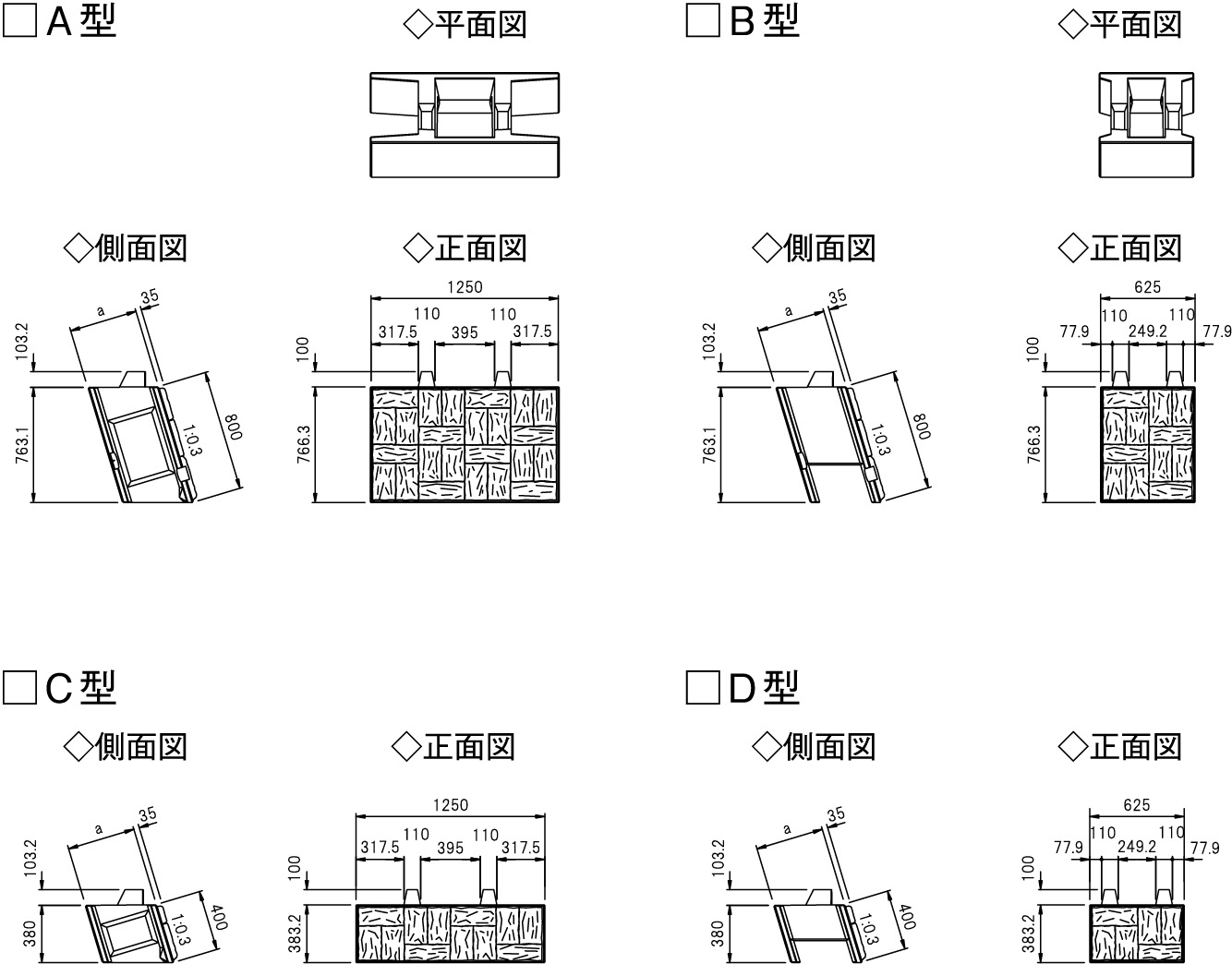

本体

呼び寸法		参考質量 (kg)	寸法（mm）	胴込量 (m3)
呼び寸法		参考質量 (kg)	a	胴込量 (m3)
350	Ａ型	404	350	0.178
	Ｂ型	251		0.072
	Ｃ型	202		0.089
	Ｄ型	125		0.036
450	Ａ型	425	450	0.273
	Ｂ型	272		0.110
	Ｃ型	212		0.136
	Ｄ型	136		0.055
500	Ａ型	433	500	0.320
	Ｂ型	280		0.131
	Ｃ型	216		0.160
	Ｄ型	140		0.066
550	Ａ型	548	550	0.320
	Ｂ型	338		0.131
	Ｃ型	274		0.160
	Ｄ型	169		0.066

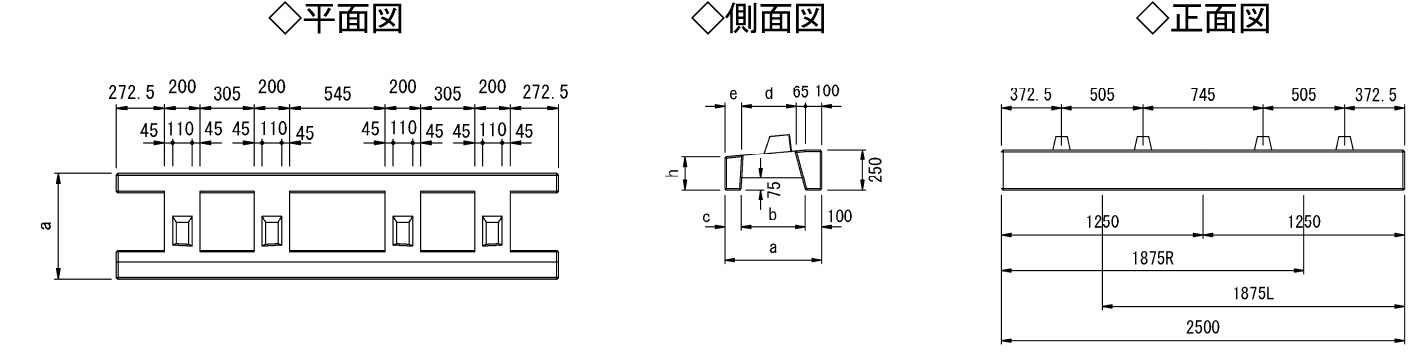

基礎ブロック

基礎ブロック寸法表

呼び寸法	勾配	参考質量 (kg)	寸法（mm）						胴込量（m3）
呼び寸法	勾配	参考質量 (kg)	a	b	c	d	e	h	胴込量（m3）
350	１：０.３	445	500	300	100	220	115	250	0.132
	１：０.４	414				221	114	214	0.125
	１：０.５	388				223	112	180	0.119
450/500	１：０.３	486	650	450		370	115	250	0.206
	１：０.４	439		450		371	114	201	0.191
	１：０.５	441		400	150	322	162	154	0.157
