NSスラブ

NSスラブ

製品概要

簡易スラブに表面の凸凹を設けたRC構造の床版です。
簡易スラブと同様に使用環境に合った多くの形式(群集荷重からT-25まで)に対応できます。

NSスラブ 設計条件 CADダウンロード PDFダウンロード

NSスラブ

敷設斜視図

断面図

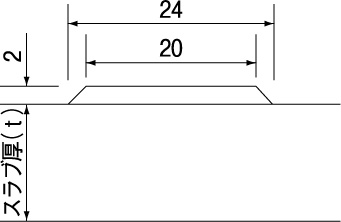

NSスラブ丸凸部詳細図

設計条件

横断荷重

規格荷重・蓋掛り寸法

荷重区分 全幅B(mm) 蓋掛り寸法(mm)
q=5.0kN/m2・T-2
(群集荷重)
3,200以下 150
3,400~5,000 200
5,200~6,000 250
T-6 3,200以下 150
3,400~5,000 250
5,200~6,000 250
T-14 3,000以下 200
3,100~5,000 300
5,200~6,000 350
T-20 3,000以下 250
3,100~5,000 350
5,200~5,800 400
T-25 2,900以下 250
3,000~5,000 350
5,200~5,600 400

※荷重以外の条件を考慮する必要があるため、製品の検討時は弊社へ構造計算をご依頼の上、ご使用いただく事をおすすめいたします。



5.0kN/m2・T-2 T-6 T-14 T-20 T-25
全幅(B)
(mm)
厚さ(t)
(mm)
参考質量
(kg)
厚さ(t)
(mm)
参考質量
(kg)
厚さ(t)
(mm)
参考質量
(kg)
厚さ(t)
(mm)
参考質量
(kg)
厚さ(t)
(mm)
参考質量
(kg)
800 100 200 100 200 150 300 175 350 225 450
900 100 225 100 225 150 338 175 394 225 506
1,000 100 250 100 250 150 375 175 438 225 540
1,100 100 275 100 275 150 413 175 481 225 563
1,200 100 300 100 300 150 450 175 525 225 675
1,300 100 325 100 325 150 488 175 569 225 731
1,400 100 350 125 438 150 525 175 613 225 788
1,500 100 375 125 469 150 563 175 656 225 844
1,600 100 400 125 500 150 600 175 700 225 900
1,700 100 425 125 531 175 744 200 850 225 956
1,800 100 450 125 563 175 788 200 900 225 1,013
1,900 100 475 125 594 175 831 200 950 225 1,069
2,000 100 500 125 625 175 875 200 1,000 225 1,125
2,100 100 525 150 788 175 919 200 1,050 225 1,181
2,200 100 550 150 825 175 963 200 1,100 225 1,238
2,400 100 600 150 900 200 1,200 225 1,350 250 1,500
2,600 100 650 150 975 200 1,300 225 1,463 250 1,625
2,800 100 700 150 1,050 200 1,400 225 1,575 250 1,750
3,000 125 938 150 1,125 200 1,500 250 1,875 275 2,063
3,200 125 1,000 150 1,200 225 1,800 250 2,000 275 2,200
3,400 125 1,063 175 1,488 250 2,125 275 2,338 300 2,550
3,600 150 1,350 175 1,575 250 2,250 275 2,475 300 2,700
3,800 150 1,425 200 1,900 250 2,375 300 2,850 325 3,088
4,000 150 1,500 200 2,000 250 2,500 300 3,000 325 3,250
4,200 150 1,575 200 2,100 250 2,625 300 3,150 325 3,413
4,400 150 1,650 200 2,200 275 3,025 300 3,300 325 3,575
4,600 150 1,725 200 2,300 275 3,163 325 3,738 350 4,025
4,800 175 2,100 225 2,700 275 3,300 350 4,200 350 4,200
5,000 175 2,188 225 2,813 300 3,750 350 4,375 350 4,375
5,200 250 3,250 250 3,250 325 4,225 350 4,550 375 4,875
5,400 250 3,375 250 3,375 325 4,338 350 4,725 400 5,400
5,600 250 3,500 250 3,500 325 4,550 350 4,900 400 5,600
5,800 250 3,625 250 3,625 325 4,713 375 5,438
6,000 250 3,750 250 3,750 350 5,250

※NSスラブは全幅800mm~4,000mmまで、厚さは100mm~250mmまで製造可能です。
※全幅(B)6,000mmを越えるサイズにも対応できますので係員にご相談ください。
