円型水路（ＳＫ側溝）

カタログページへ

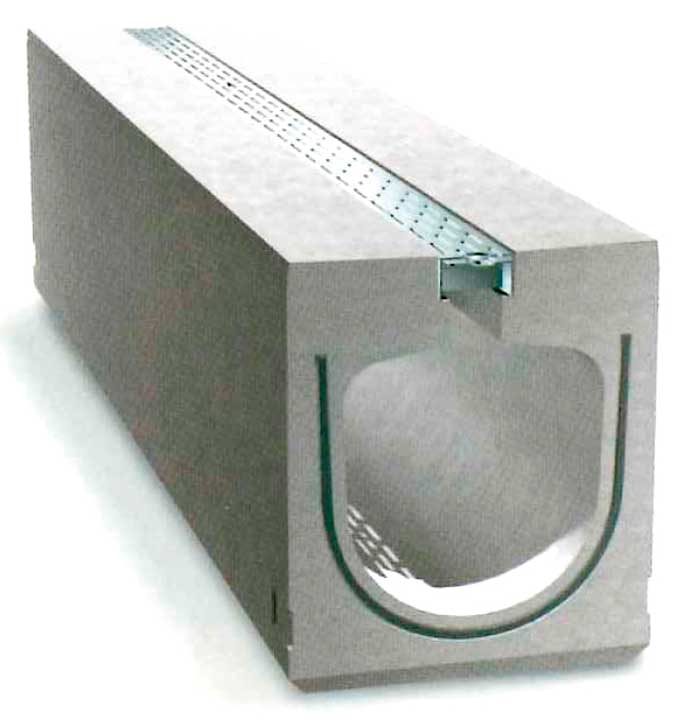

製品概要

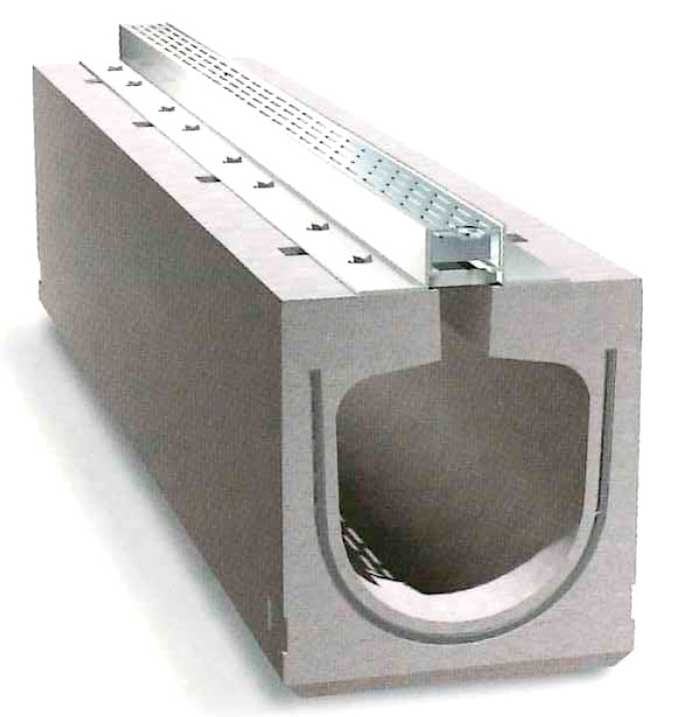

上部に連続した開口部（グレーチング蓋）を設けている管渠型側溝です。
設計荷重T-25です。
一般水路、中央分離帯、トンネル排水など多様な現場ニーズに対応できます。

スタンダードタイプ(NS-01) 乗り入れタイプ（NS-02）アングルタイプ(NS-03) SK製品施工参考図 SKスリット側溝φ200の製品規格図 SK集水桝スリット側溝用200型の製品規格図縦断用スタンダードタイプスタンダードタイプ用集水桝縦断用乗り入れタイプ乗り入れタイプ用集水桝縦断用アングルタイプアングルタイプ用集水桝ロードレイン横断タイプメンテナンス CADダウンロード PDFダウンロード

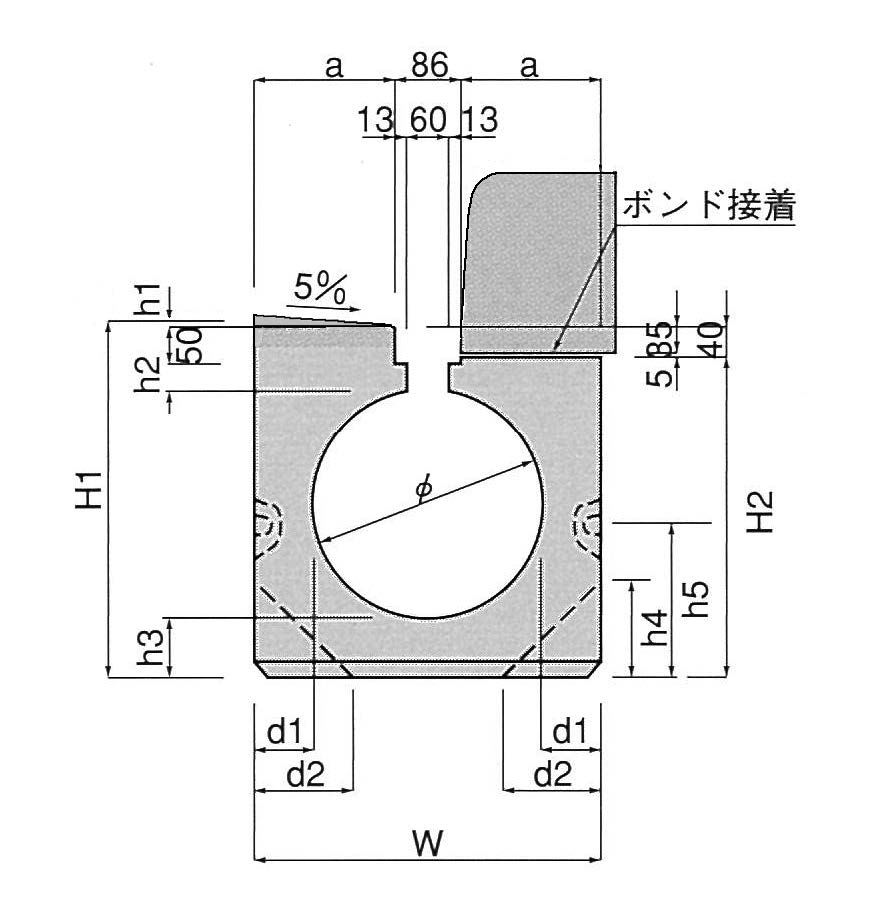

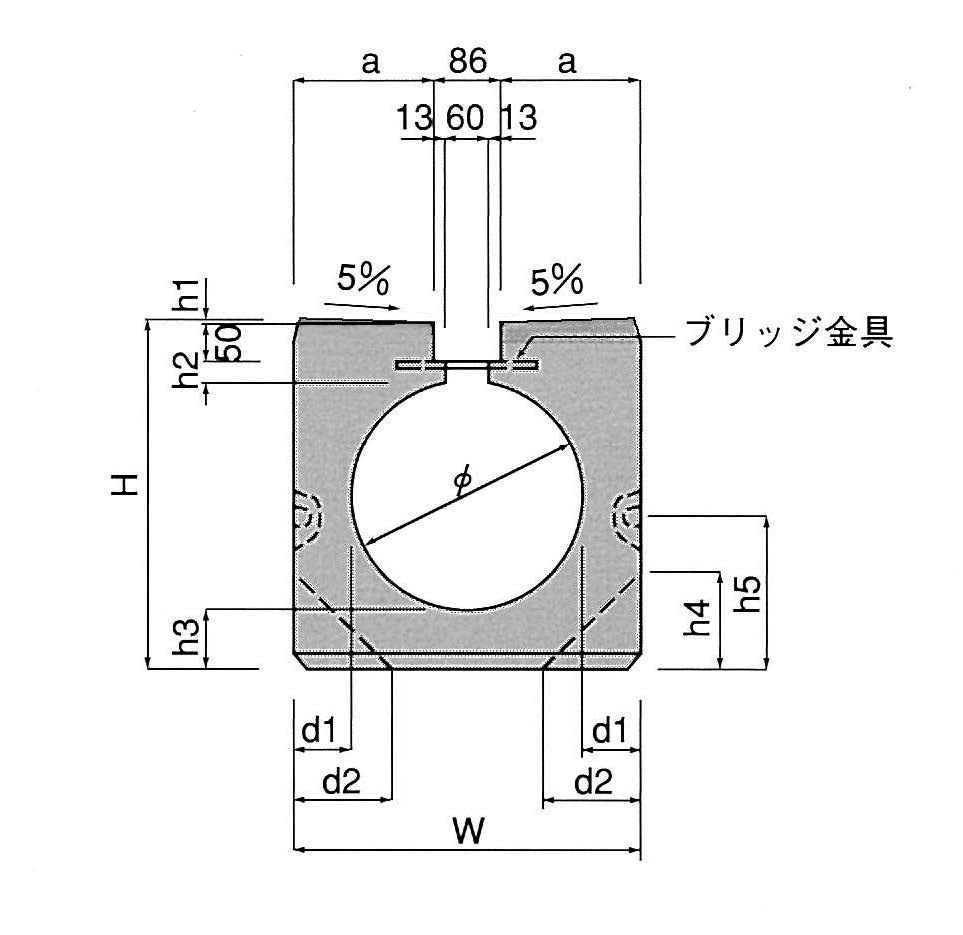

スタンダードタイプ(NS-01)

φ	H1	H2	W	a	h1	h2	h3	h4	h5	d1	d2	L	参考質量 (T20)kg	参考質量 (T25)kg
200	366	320	320	117	6	30	80	85	155	60	85	2,000	320	320
250	418	370	390	152	8	30	80	110	180	70	110	2,000	420	420
300	469	420	460	187	9	30	80	130	200	80	130	2,000	550	550
350	536	485	530	222	11	35	90	150	220	90	150	2,000	710	710
400	603	550	600	257	13	40	100	170	240	100	170	2,000	900	900
450	670	615	670	292	15	45	110	190	260	110	190	2,000	1,110	1,110
500	731	675	730	322	16	50	115	210	280	115	210	2,000	1,290	1,300
600	875	815	870	392	20	70	135	250	320	135	250	2,000	1,850	1,870
700	1,018	955	1,020	467	23	85	160	290	360	160	290	1,000	1,270	1,280
800	1,157	1,090	1,170	542	27	95	185	340	410	185	340	1,000	1,660	1,670

※L=1,000・500もご用意できます。
※T-20、T-25共通です。

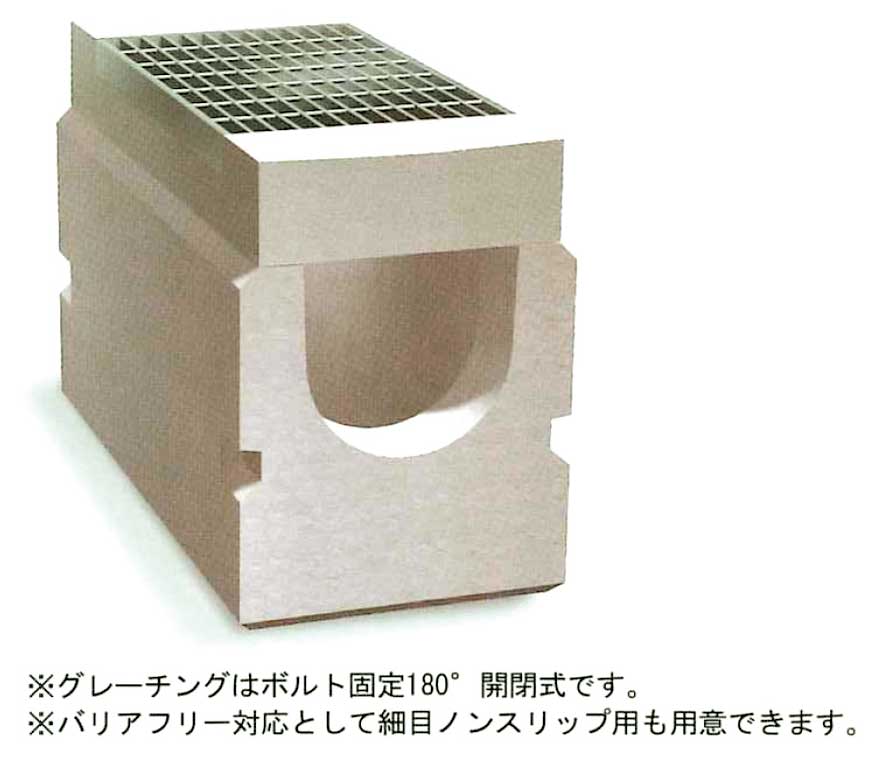

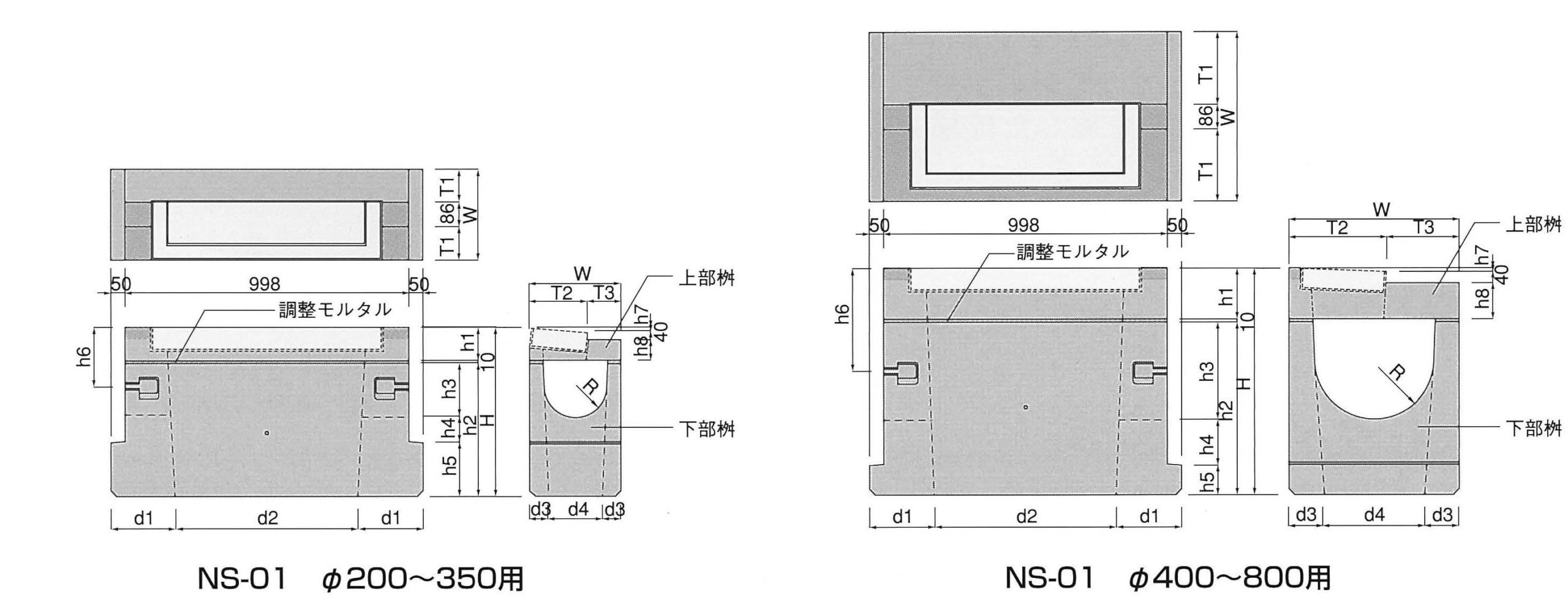

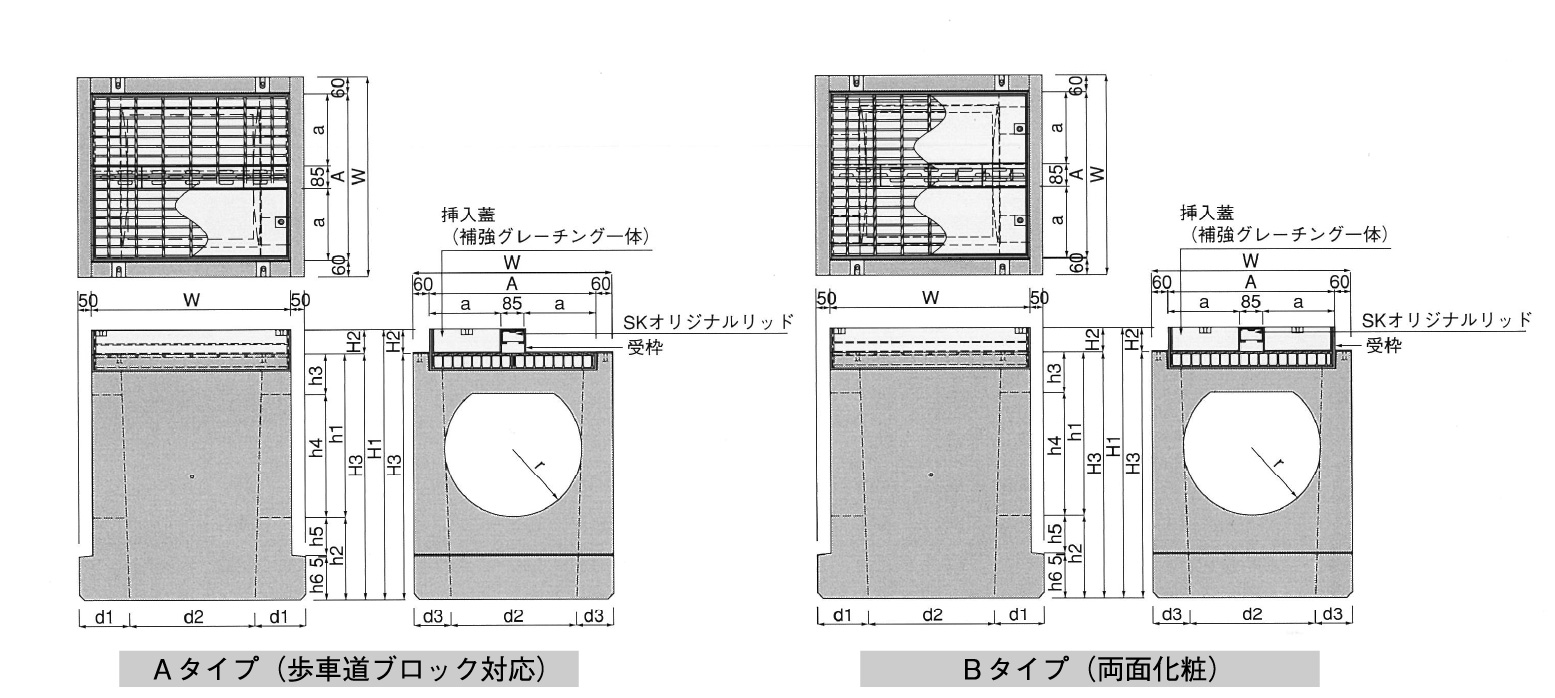

NS-01用・集水桝

名称	H	W	h1	h2	h3	h4	h5	h6	h7	h8	d1	d2	d3	d4	T1	T2	T3	R	参考質量 kg
200型	600	320	120	470	180	100	190	211	6	74	224	650	70	180	117	203	117	100	250
250型	650	390	130	510	220	125	165	238	8	82	224	650	80	230	152	238	152	125	310
300型	700	460	140	550	260	145	145	269	9	91	224	650	95	270	187	273	187	150	380
350型	750	530	150	590	300	145	145	316	11	99	229	640	110	310	222	308	222	175	460
400型	800	600	180	610	333	172	105	363	13	127	229	640	120	360	257	343	257	200	560
450型	900	670	180	710	385	185	140	410	15	125	234	630	130	410	292	378	292	225	690
500型	1,000	730	180	810	451	200	159	451	16	124	234	630	135	460	322	408	322	250	810
600型	1,150	870	200	940	590	205	145	555	20	140	239	620	140	590	392	478	392	300	1,050
700型	1,300	1,020	280	1,010	620	215	175	658	23	217	244	610	180	660	467	553	467	350	1,500
800型	1,350	1,170	280	1,060	682	213	165	747	27	213	244	610	195	780	542	628	542	400	1,720

※模様厚はデザイン仕様（D）、カラー仕様（C）の場合になります。
※桝は底抜きになっております。

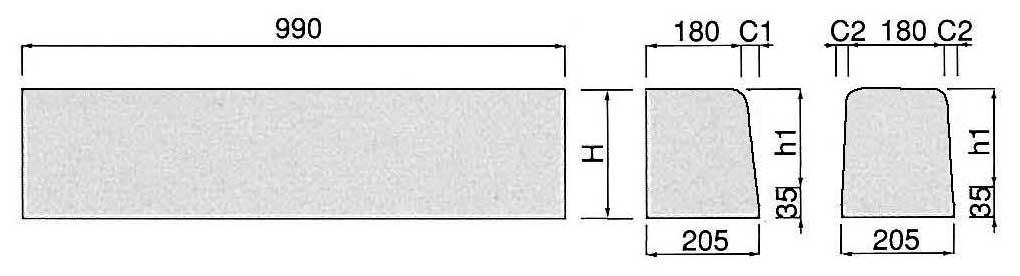

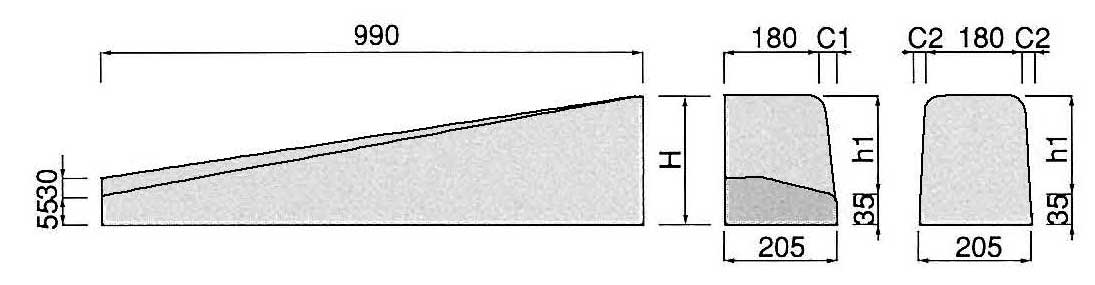

NS用境界ブロック

※北海道地区は、規格が異なります。
別途お問い合わせ下さい。

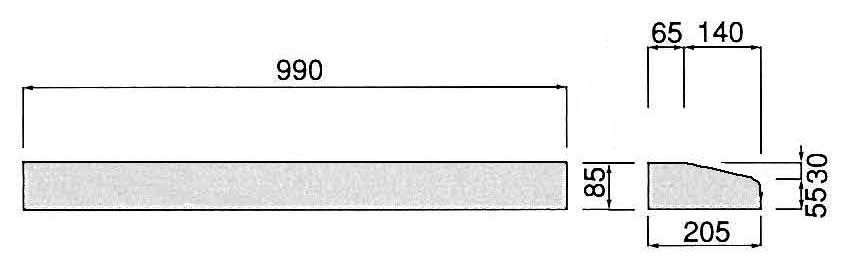

名称	参考質量(kg)
NH50	35

名称	H	h1	c1	c2	参考質量 kg
NH100	135	100	25	–	60
NH150	185	150	25	–	80
NH200A	235	200	25	–	105
NH200B	235	200	–	12.5	105
NH250A	285	250	25	–	125
NH250B	285	250	–	12.5	125

名称	H	h1	c1	c2	参考質量 kg
NH100全斜	135	100	25	–	50
NH150全斜	185	150	25	–	60
NH200A全斜	235	200	25	–	70
NH200B全斜	235	200	–	12.5	70
NH250A全斜	285	250	25	–	80
NH250B全斜	285	250	–	12.5	80

乗り入れタイプ（NS-02）

φ	H	W	a	h1	h2	h3	h4	h5	d1	d2	L	参考質量 (T20)kg	参考質量 (T25)kg
200	366	320	117	6	30	80	85	155	60	85	2,000	340	340
250	418	390	152	8	30	80	110	180	70	110	2,000	450	460
300	469	460	187	9	30	80	130	200	80	130	2,000	580	590
350	536	530	222	11	35	90	150	220	90	150	2,000	760	760
400	603	600	257	13	40	100	170	240	100	170	2,000	960	960
450	670	670	292	15	45	110	190	260	110	190	2,000	1,180	1,180
500	731	730	322	16	50	115	210	280	115	210	2,000	1,370	1,380
600	875	870	392	20	70	135	250	320	135	250	2,000	1,950	1,970
700	1,018	1,020	467	23	85	160	290	360	160	290	1,000	1,340	1,350
800	1,157	1,170	542	27	95	185	340	410	185	340	1,000	1,730	1,740

※Ｌ＝1,000・500もご用意できます。
※Ｔ–20、Ｔ–25共通です。

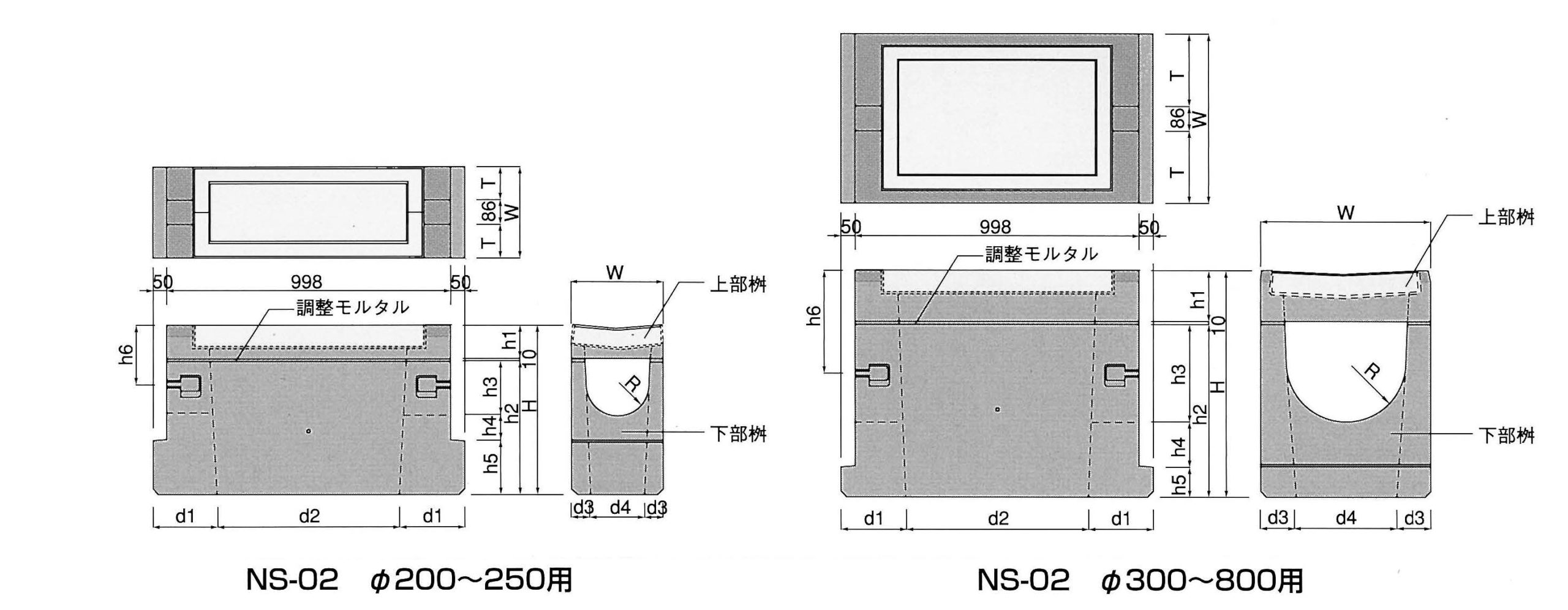

NS-02用・集水桝

名称	H	W	h1	h2	h3	h4	h5	h6	d1	d2	d3	d4	T	R	参考質量 kg
200型	600	320	120	470	180	100	190	211	224	650	70	180	117	100	240
250型	650	390	130	510	220	125	165	238	224	650	80	230	152	125	300
300型	700	460	140	550	260	145	145	269	224	650	95	270	187	150	380
350型	750	530	150	590	300	145	145	316	229	640	110	310	222	175	450
400型	800	600	180	610	333	172	105	363	229	640	120	360	257	200	530
450型	900	670	180	710	385	185	140	410	234	630	130	410	292	225	660
500型	1,000	730	180	810	451	200	159	451	234	630	135	460	322	250	780
600型	1,150	870	200	940	590	205	145	555	239	620	140	590	392	300	990
700型	1,300	1,020	280	1,010	620	215	175	658	244	610	180	660	467	350	1,410
800型	1,350	1,170	280	1,060	682	213	165	747	244	610	195	780	542	400	1,610

※模様厚はデザイン仕様（D）、カラー仕様（C）の場合になります。
※桝は底抜きになっております。

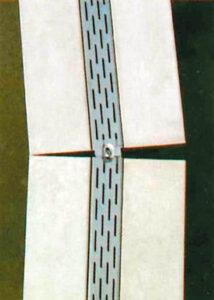

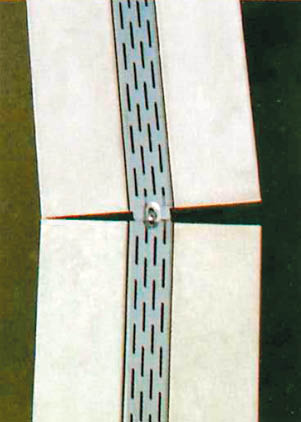

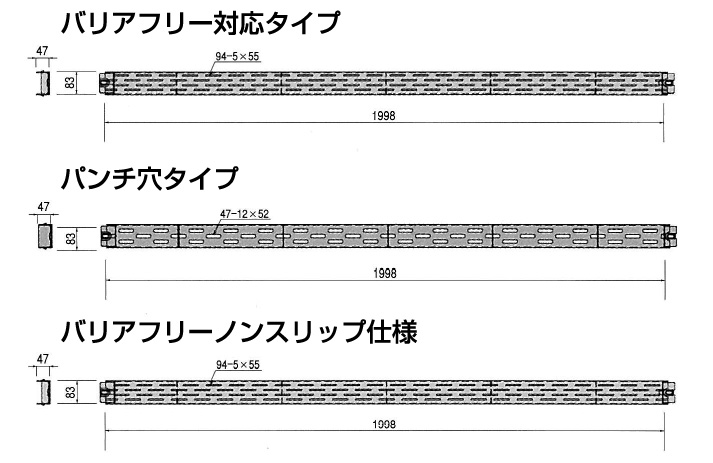

オリジナルリッド

ＳＫ側溝専用に開発されたオリジナルリッド（鋼製蓋）は、必要十分な排水面積が確保されている反面、側溝内に流入する土砂は格子タイプに比べ1/5程度に削減できますので、維持管理面でも効果的です。
更に安全対策として、オリジナルリッド側面に跳ね上げ防止用の爪が４ケ所設けてある他、オリジナルリッド同士がすべてボルト連結にて固定されます。
又、Ｒ施工や施工の延びにも対応した構造になっております。
ノンスリップ仕様においては、特殊加工により表面に0.5mmから0.9mmの突起部を設け、滑りづらい仕様になっており、既存商品と同価格で提供させていただきます。

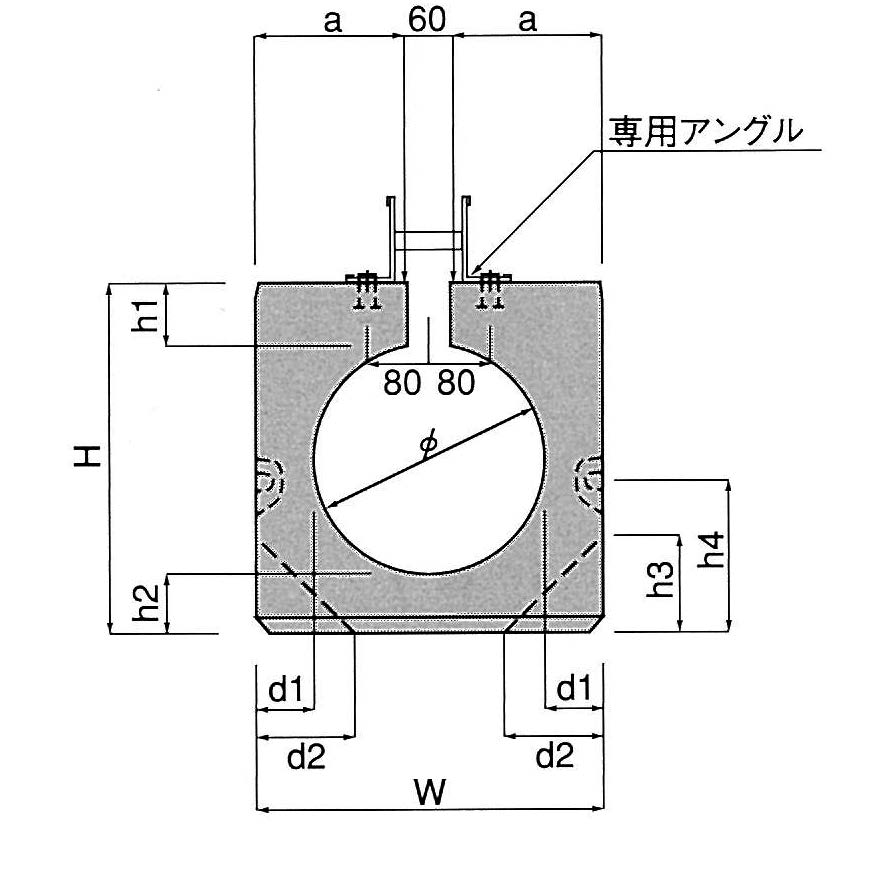

アングルタイプ(NS-03)

φ	H	W	a	h1	h2	h3	h4	d1	d2	L	参考質量 (T20) kg	参考質量 (T25) kg
200	360	320	130	80	80	85	155	60	85	2,000	340	350
250	410	390	165	80	80	110	180	70	110	2,000	450	460
300	460	460	200	80	80	130	200	80	130	2,000	580	590
350	525	530	235	85	90	150	220	90	150	2,000	760	760
400	590	600	270	90	100	170	240	100	170	2,000	940	950
450	655	670	305	95	110	190	260	110	190	2,000	1,150	1,160
500	715	730	335	100	115	210	280	115	210	2,000	1,340	1,350
600	855	870	405	120	135	250	320	135	250	2,000	1,910	1,930
700	995	1,020	480	135	160	290	360	160	290	1,000	1,310	1,320
800	1,130	1,170	555	145	185	340	410	185	340	1,000	1,700	1,710

※L=1,000・500もご用意できます。
※T-20、T-25共通です。

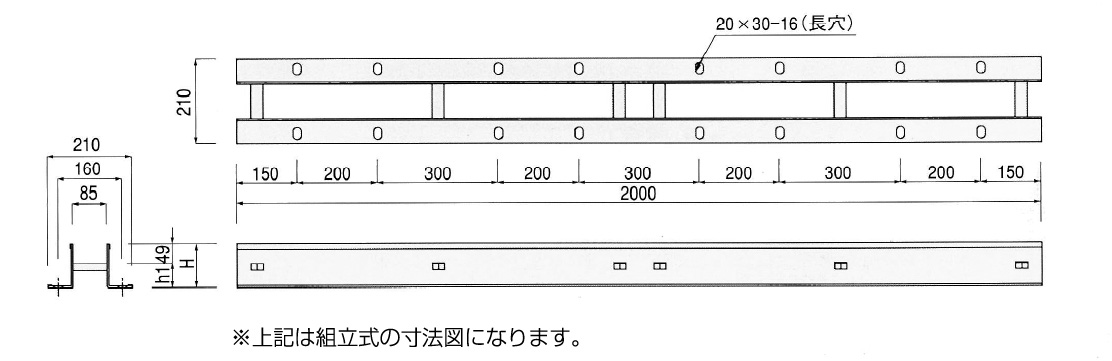

NS-03用・アングル

名称		H	h1	参考質量 kg
鋼製　H-50		50	–	13.4
組立式	H-70	70	21	9.5
	H-90	90	41	10.5
	H-110	110	61	11.5

※組立式の１セット当り重量は上表の２倍になります。
※上記以外の規格については別途お問い合わせ下さい。

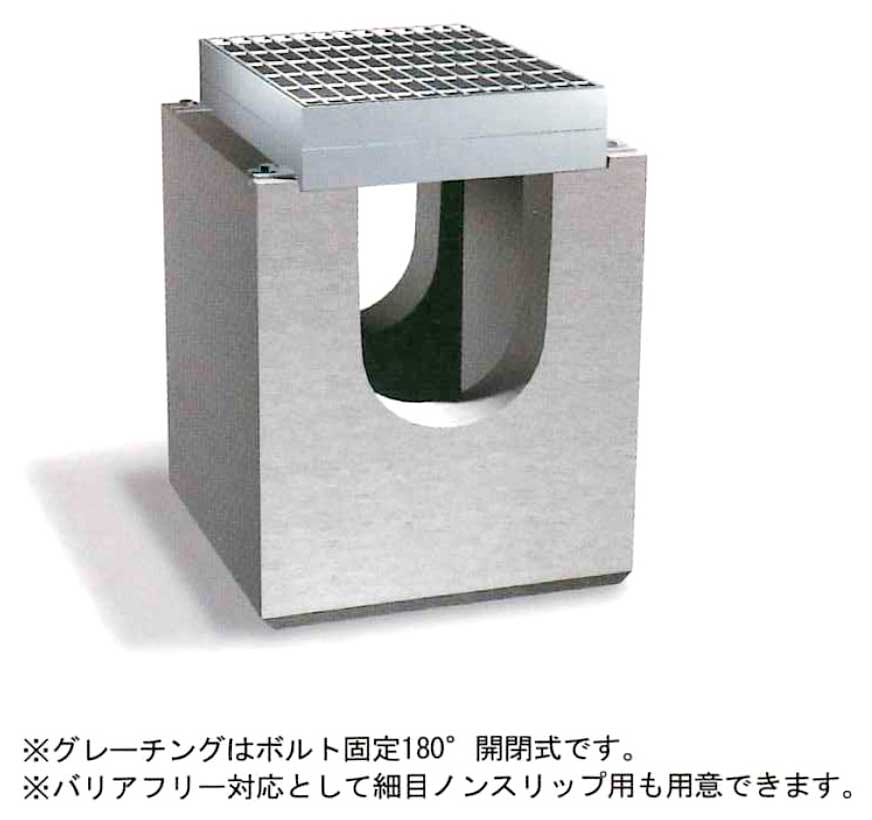

NS-03用・集水桝

名称	H1※1	H2※2	H3	W	A	a	d1	d2	d3	h1	h2	h3	h4	h5	h6	r	参考質量 (kg)※3	備考
１号桝	–	–	650	600	480	197.5	185	330	135	380	270	120	260	100	165	150	320	φ200～φ300用
２号桝	–	–	900	730	610	262.5	185	460	135	600	300	150	450	135	160	250	520	φ350～φ500用
３号桝	–	–	1,350	1,200	1,080	497.5	240	820	190	945	405	240	705	205	195	400	1,770	φ600～φ800用

※1 “H1″寸法は”H2″+”H3″となります。
※2 “H2″寸法は円型水路用アングル高”H”寸法と同じなります。
※3“”参考重量”は桝本体の参考重量です。受枠・挿入盖の各重量は含まれておりませんのでお問い合わせ願います。
※4 桝は底抜きになっております。

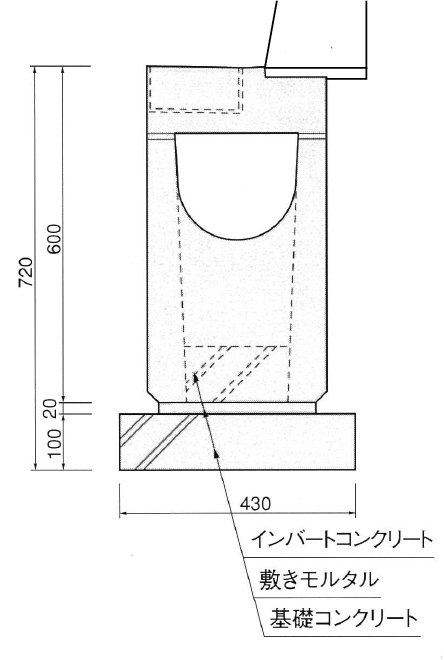

SK製品施工参考図

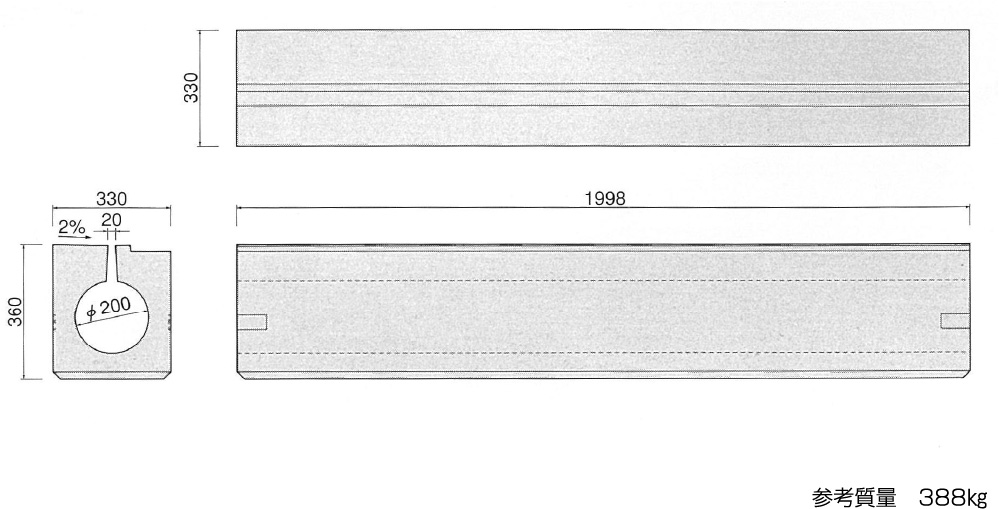

SKスリット側溝φ200の製品規格図

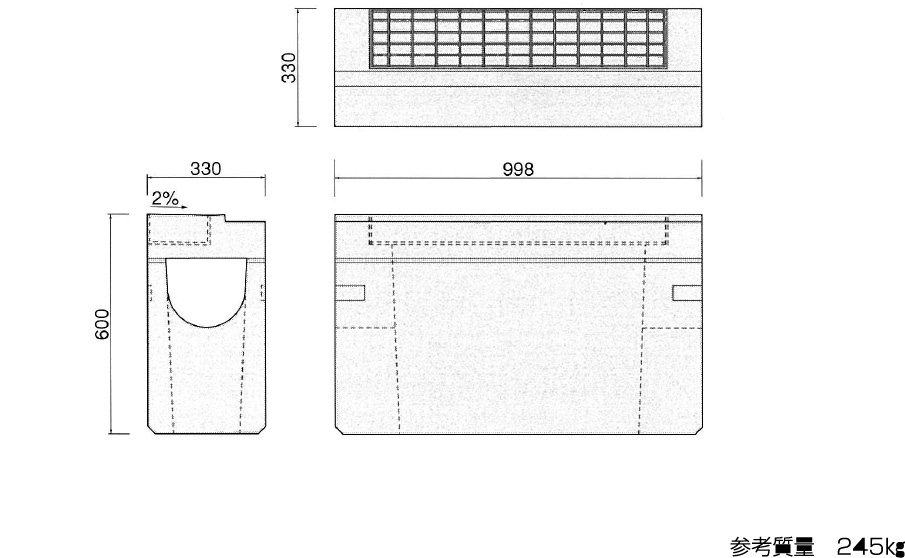

SK集水桝スリット側溝用200型の製品規格図

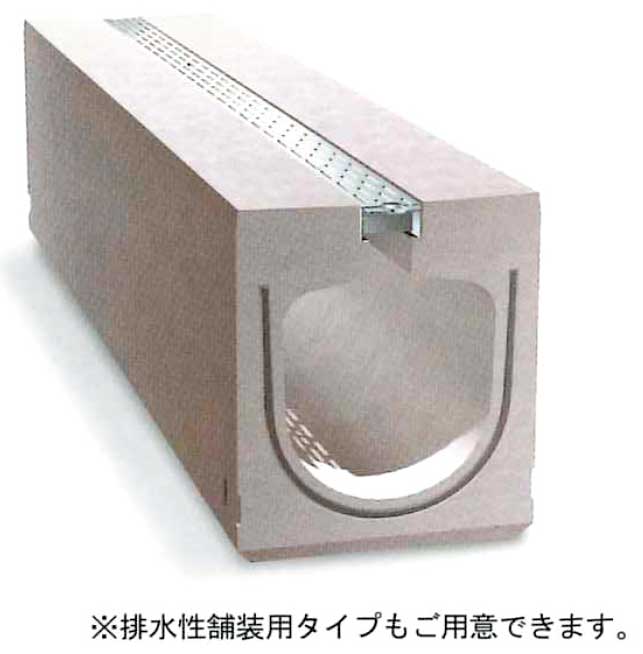

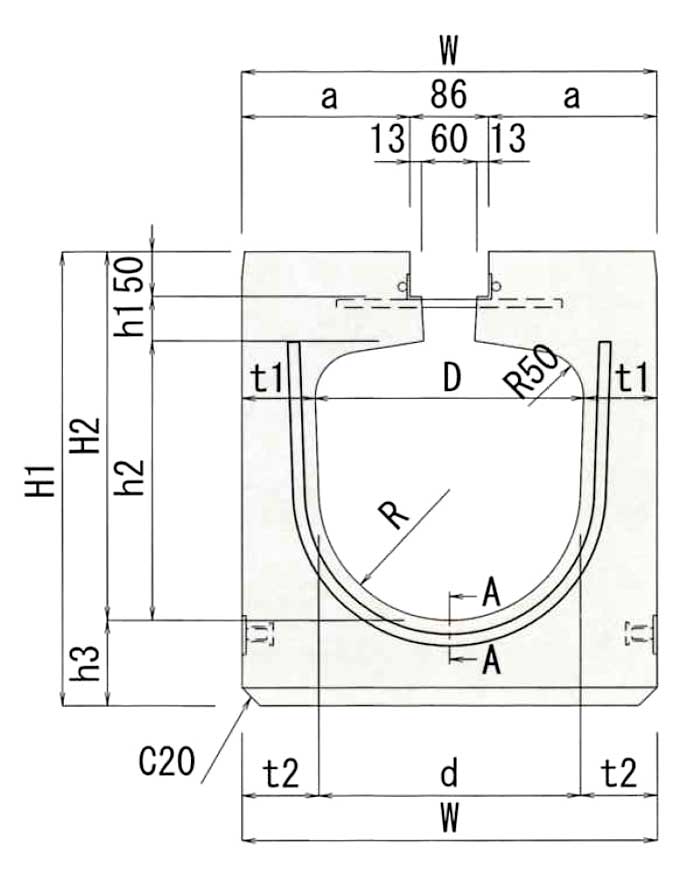

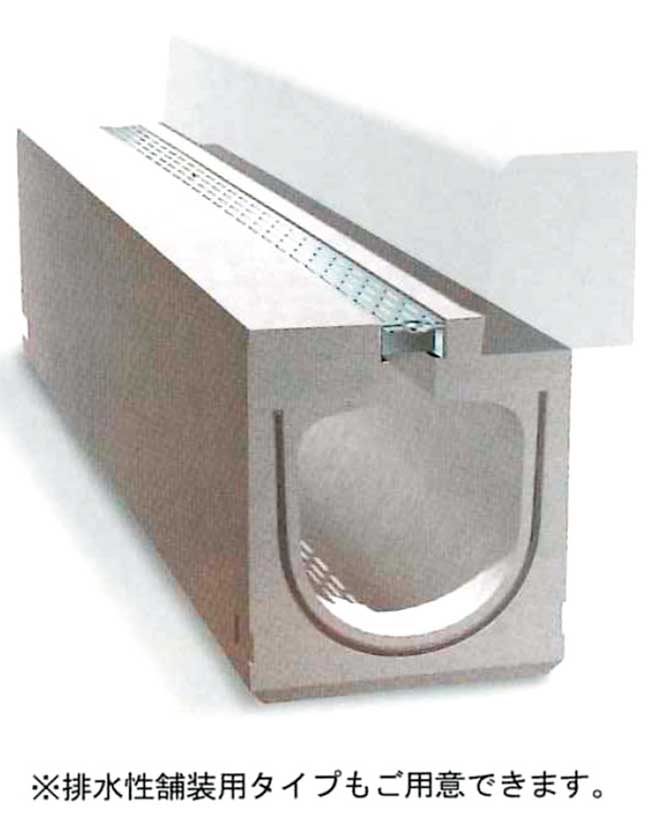

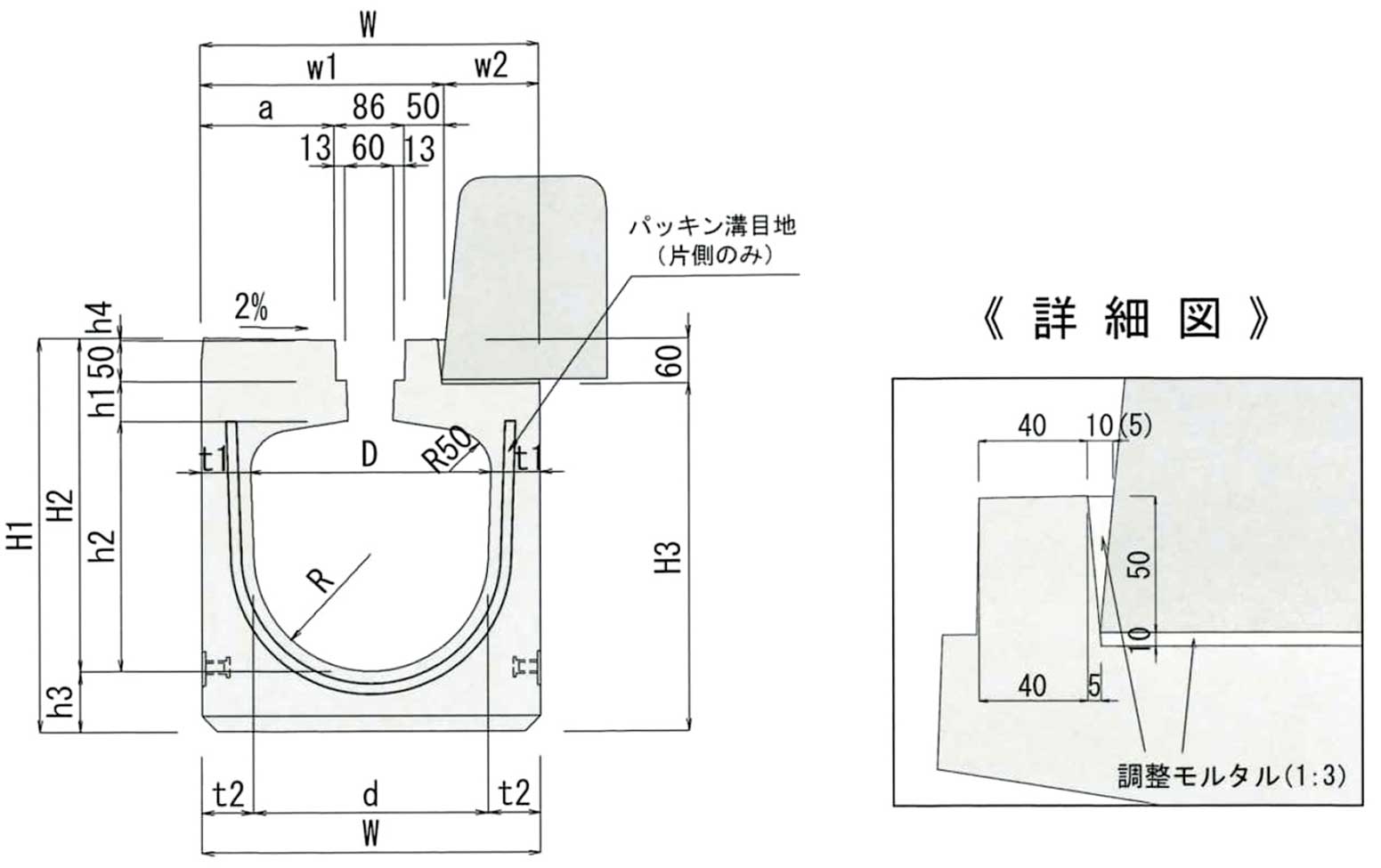

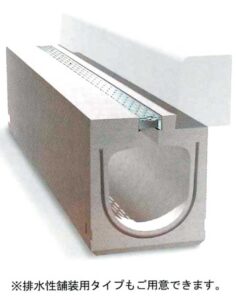

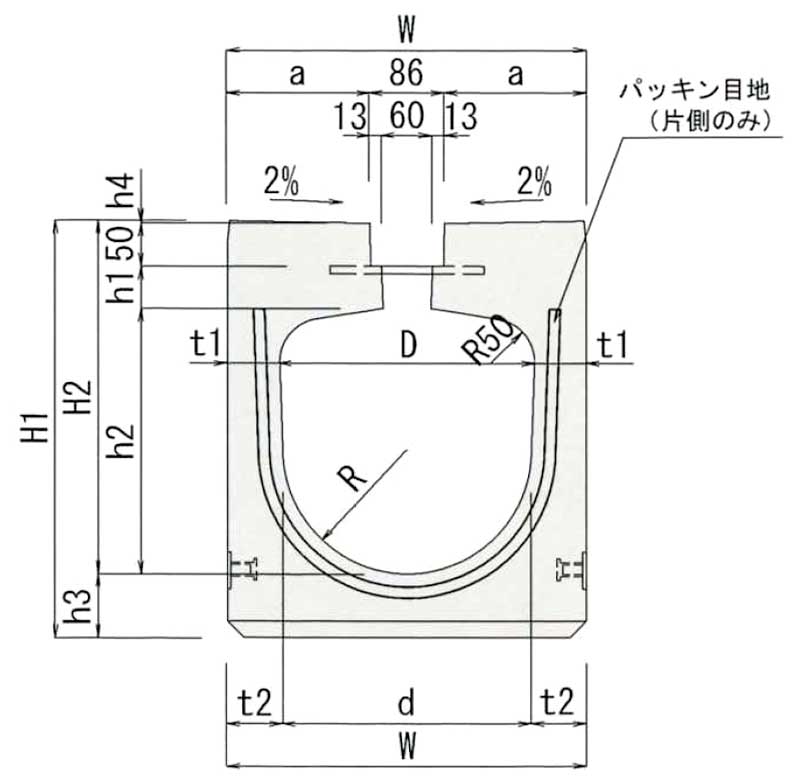

縦断用スタンダードタイプ

規　　格		W	H1	H2	H3	w1	w2	a	h1	h2	h3	h4	t1	t2	d	R	参考重量（㎏）
D		W	H1	H2	H3	w1	w2	a	h1	h2	h3	h4	t1	t2	d	R	1.0ｍ	2.0ｍ
200×	200	310	372	302	311	248 （243）	62 （67）	112	40	210	70	2	55	60	190	95	160	320
250×	250	360	433	363	371	273 （268）	87 （92）	137	50	260	70	3	55	60	240	120	205	410
	300		483	413	421					310	70			63	234	117	220	445
	400		588	513	526					410	75			66	228	114	255	515
300×	300	420	488	413	426	303 （298）	117 （122）	167	50	310	75	3	60	65	290	145	260	520
	400		593	513	531					410	80			68	284	142	295	595
	500		693	613	631					510	80			71	278	139	330	665
400×	400	540	600	515	536	363 （358）	177 （182）	227	50	410	85	5	70	75	390	195	385	775
	500		705	615	641					510	90			78	384	192	430	565
	600		805	715	741					610	90			81	378	189	470	940
500×	500	670	731	631	666	428 （423）	242 （247）	292	65	510	100	6	85	90	490	245	580	1,165
	600		836	731	771					610	105			93	484	242	630	1,270
	700		936	831	871					710	105			96	478	239	680	1,360

※北海道地区は、宴席ブロックの形状が異なるため（　）内の寸法になります。
※Dは公称寸法です。

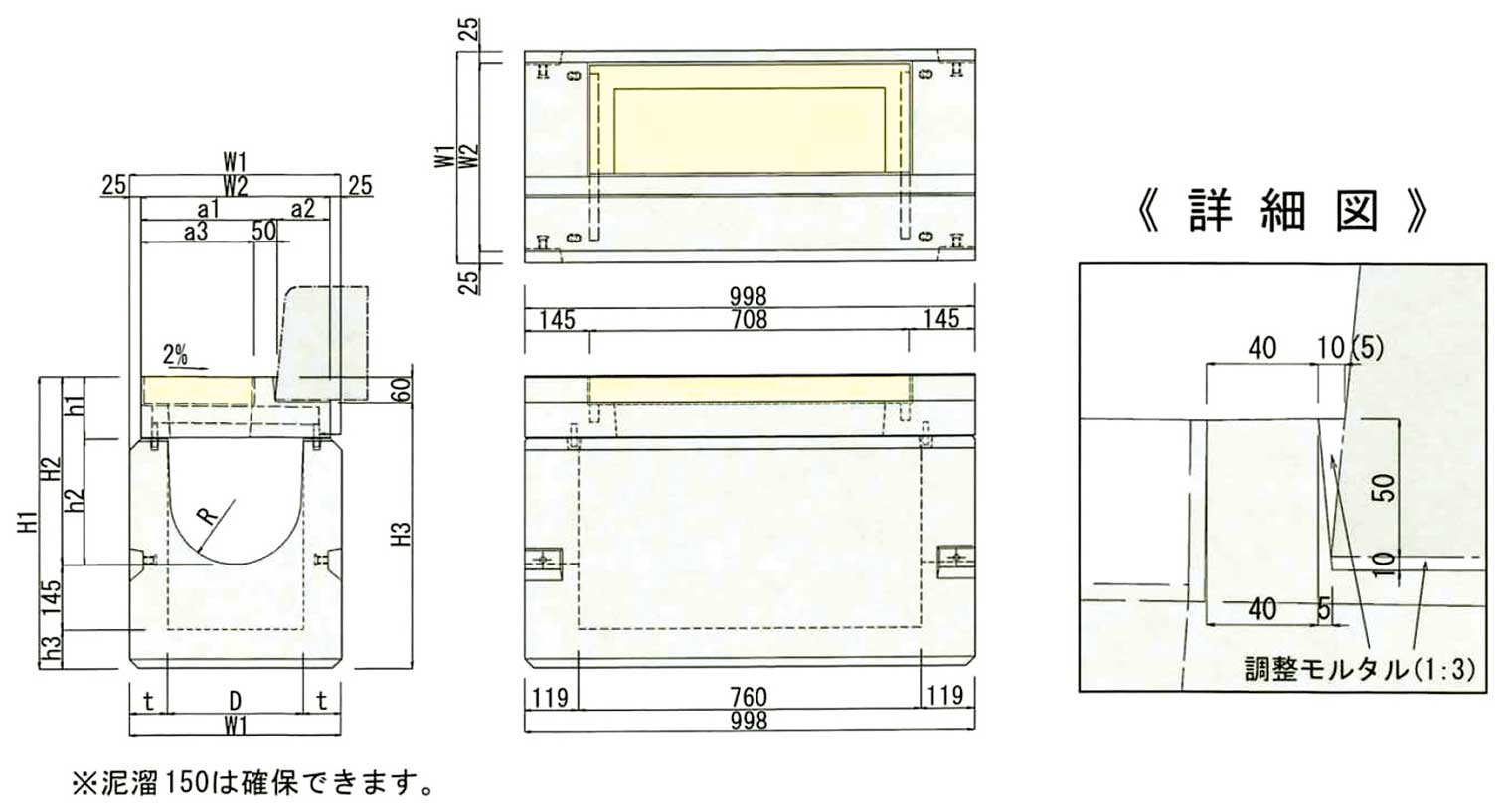

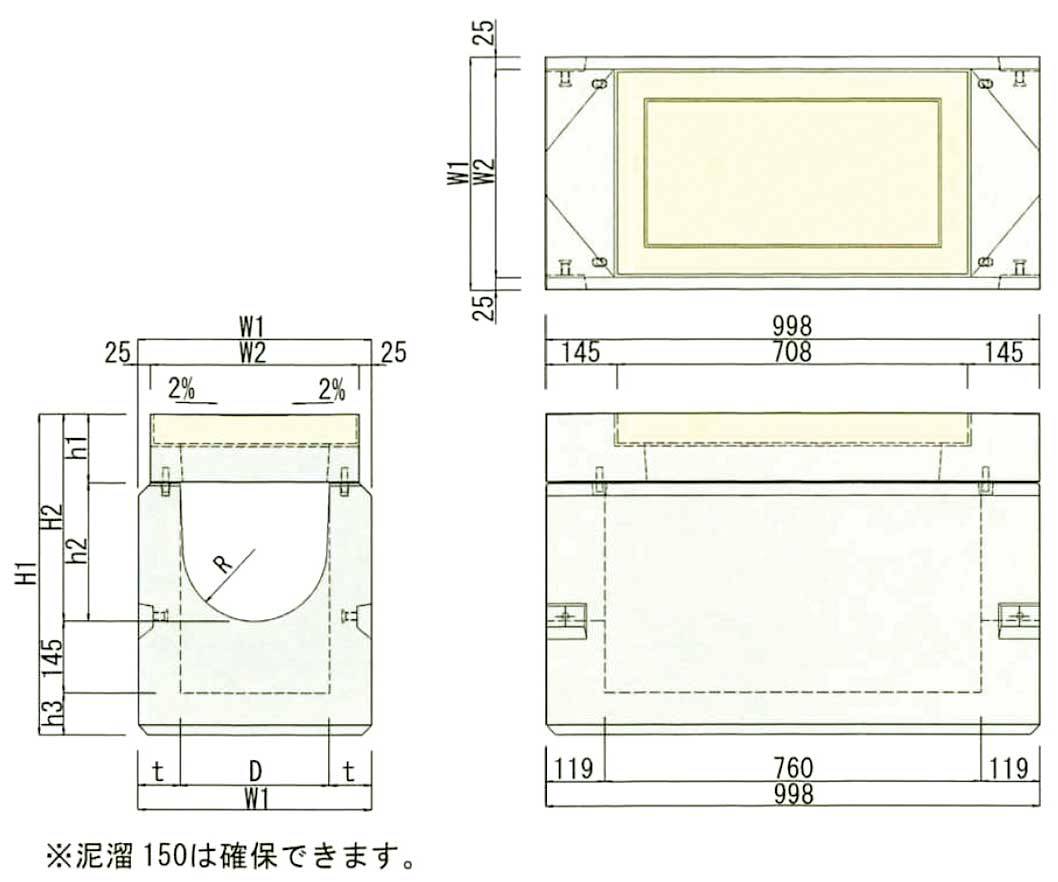

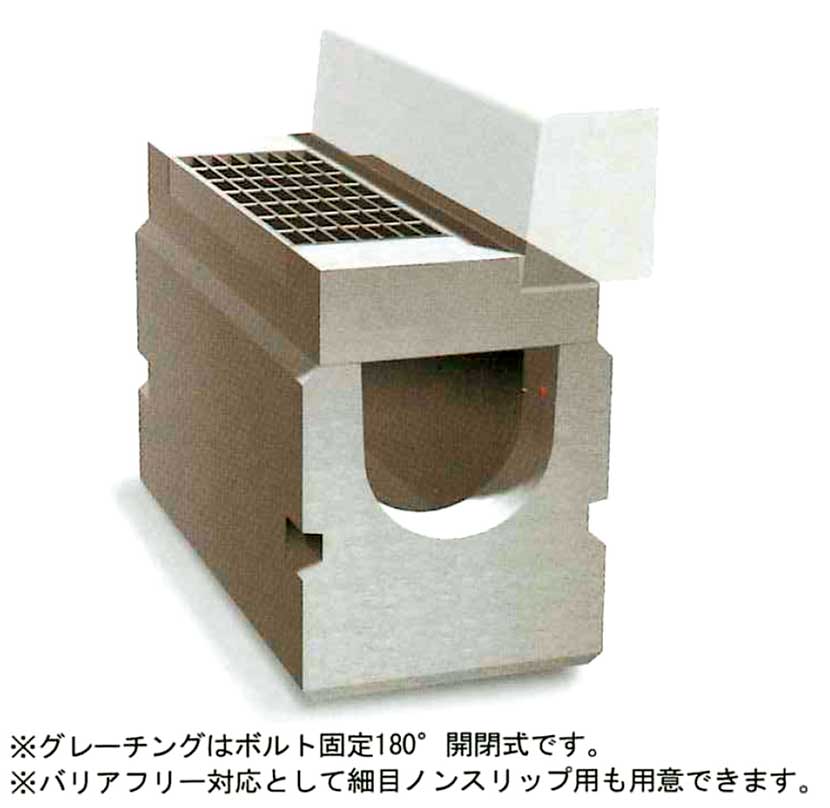

スタンダードタイプ用集水桝

規　　格		W1	W2	H1	H2	H3	a1	a2	a3	h1	h2	h3	t	R	参考重量（㎏）
D
250×	250	410	360	593	368	531	273 （268）	87 （92）	223	138	230	80	80	120	315
	300			643	418	581					280				335
	400			743	518	681					380				375
300×	300	470	420	548	418	586	303 （298）	117 （122）	253	138	280	85	85	145	375
	400			748	518	686					380				420
	500			848	614	786					480				460
400×	400	590	540	760	520	696	363 （358）	177 （182）	313	160	360	95	95	195	525
	500			860	620	796					460				570
	600			960	720	896					560				615
500×	500	720	670	891	636	826	428 （423）	242 （247）	378	181	455	110	110	245	740
	600			991	736	926					555				795
	700			1,091	836	1,026					655				845

縦断用乗り入れタイプ

規　　格		W	H1	H2	a	h1	h2	h3	h4	t1	t2	d	R	参考重量（㎏）
D		W	H1	H2	a	h1	h2	h3	h4	t1	t2	d	R	1.0ｍ	2.0ｍ
200×	200	310	372	302	112	40	210	70	2	55	60	190	95	170	340
250×	250	360	433	363	137	50	260	70	3	55	60	240	120	215	435
	300		483	413			310	70			63	234	117	235	470
	400		588	513			410	75			66	228	114	270	540
300×	300	420	488	413	167	50	310	75	3	60	65	290	145	275	555
	400		593	513			410	80			68	284	142	310	625
	500		693	613			510	80			71	278	139	350	700
400×	400	540	600	515	227	50	410	85	5	70	75	390	195	410	825
	500		705	615			510	90			78	384	192	455	910
	600		805	715			610	90			81	378	189	495	990
500×	500	670	731	631	292	65	510	100	6	85	90	490	245	610	1,230
	600		836	731			610	105			93	484	242	665	1,335
	700		936	831			710	105			96	478	239	710	1,430

乗り入れタイプ用集水桝

規　　格		W1	W2	H1	H2	h1	h2	h3	t	R	参考重量（㎏）
D
250×	250	410	360	593	368	138	230	80	80	120	305
	300			643	418		280				325
	400			743	518		380				365
300×	300	470	420	548	418	138	280	85	85	145	365
	400			748	518		380				410
	500			848	614		480				450
400×	400	590	540	760	520	160	360	95	95	195	505
	500			860	620		460				550
	600			960	720		560				595
500×	500	720	670	891	636	181	455	110	110	245	710
	600			991	736		555				765
	700			1,091	836		655				815

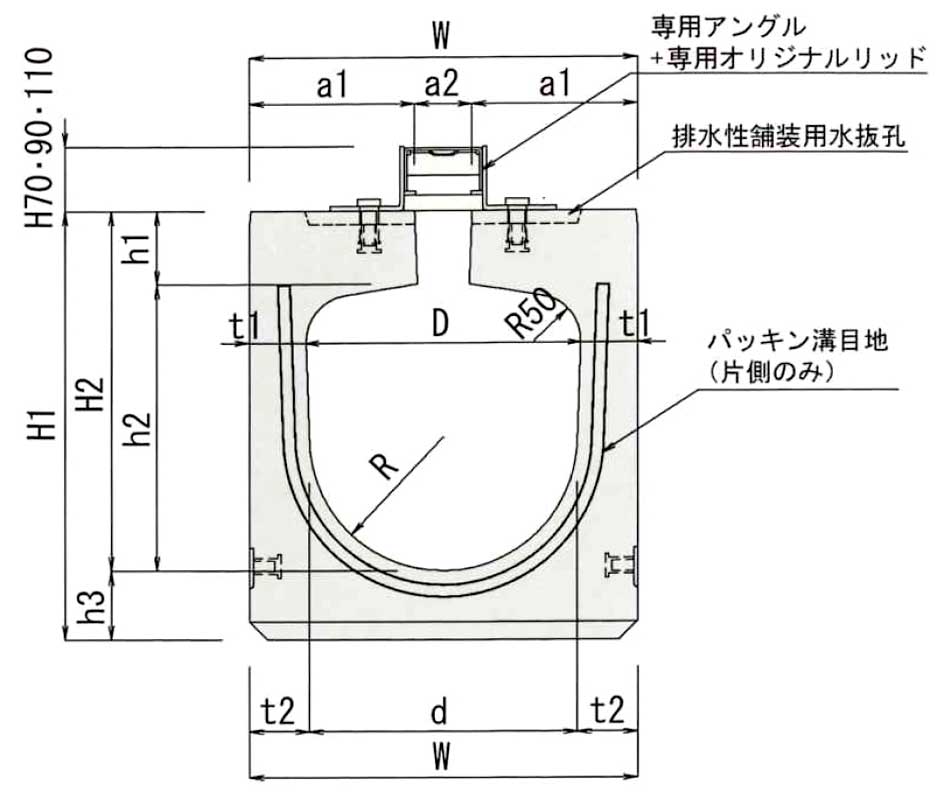

縦断用アングルタイプ

規　　格		W	H1	H2	a1	a2	h1	h2	h3	t1	t2	d	R	参考重量（㎏）
D		W	H1	H2	a1	a2	h1	h2	h3	t1	t2	d	R	1.0ｍ	2.0ｍ
200×	200	310	350	280	124	62	70	210	70	55	60	190	95	160	325
250×	250	360	410	340	149	62	80	260	70	55	60	240	120	205	415
	300		460	390				310	70		63	234	117	220	445
	400		565	490				410	75		66	228	114	255	515
300×	300	420	465	390	179	62	80	310	75	60	65	290	145	260	525
	400		570	490				410	80		68	284	142	300	600
	500		670	590				510	80		71	278	139	335	675
400×	400	540	585	500	239	62	90	410	85	70	75	390	195	400	800
	500		690	600				510	90		78	384	192	445	890
	600		790	700				610	90		81	378	189	485	975
500×	500	670	715	615	303	64	105	510	100	85	90	490	245	595	1,200
	600		820	715				610	105		93	484	242	650	1,305
	700		920	815				710	105		96	478	239	695	1,400

※Dは交渉寸法です。

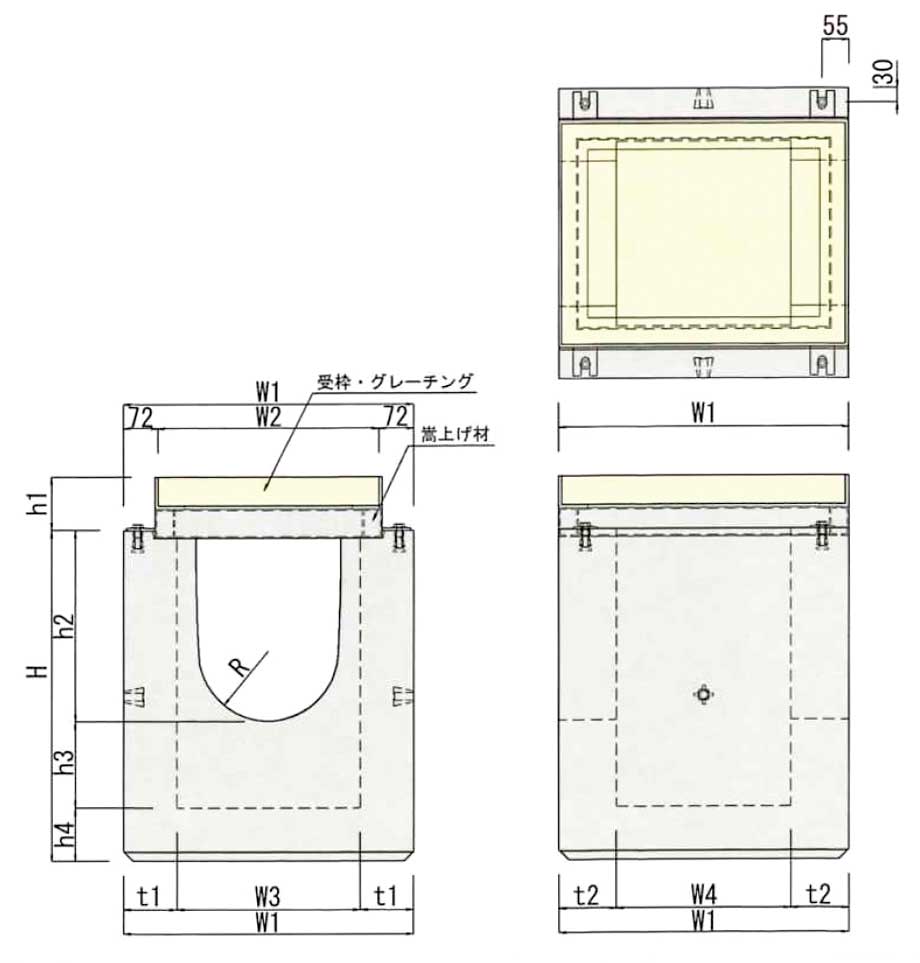

アングルタイプ用集水桝

規　　格		W1	W2	W3	W4	H	h2	h3	h4	t1	t2	R	参考重量（㎏）
300× （250×）	300（200・300）	600	456	380	360	684	395	179	110	110	120	145	340
	400（400）					784	495						375
	500					884	595						410
400×	400	700	556	460	440	804	505	179	120	120	130	195	495
	500					904	605						540
	600					1,004	705						585
500×	500	800	656	540	540	914	620	164	130	130	130	245	670
	600					1,014	720						725
	700					1,114	820						775

※“参考重量”は桝本体の参考重量です、受枠・グルーチング・嵩上げ材の重量は別途お問い合わせください。
※“h1”寸法は一覧表を参照ください。

“h1”寸法一覧表

規　格	側溝アングル高
規　格	H-70	H-90	H-110
250× 300× 400× 500×	70	90	110

ロードレイン横断タイプ

規　　格		W	H1	H2	a	h1	h2	h3	t1	t2	d	R	J	参考重量（㎏）
D		W	H1	H2	a	h1	h2	h3	t1	t2	d	R	J	1.0ｍ	2.0ｍ
250×	250	400	450	360	157	50	260	90	75	80	240	120	370	280	565
	300		505	410			310	95		83	234	117		310	615
	400		610	510			410	100		86	228	114		355	710
300×	300	460	505	410	187	50	310	95	80	85	290	145	425	350	700
	400		610	510			410	100		88	284	142		395	795
	500		720	610			510	110		91	278	139		455	910
400×	400	610	630	510	262	50	410	120	105	110	390	195	550	565	1,135
	500		735	610			510	125		113	384	192		630	1,260
	600		840	710			610	130		116	378	189		695	1,395
500×	500	770	775	625	342	65	510	150	135	140	490	245	695	880	1,760
	600		880	725			610	155		143	484	242		955	1,915
	700		985	825			710	160		146	478	239		1,045	2,090

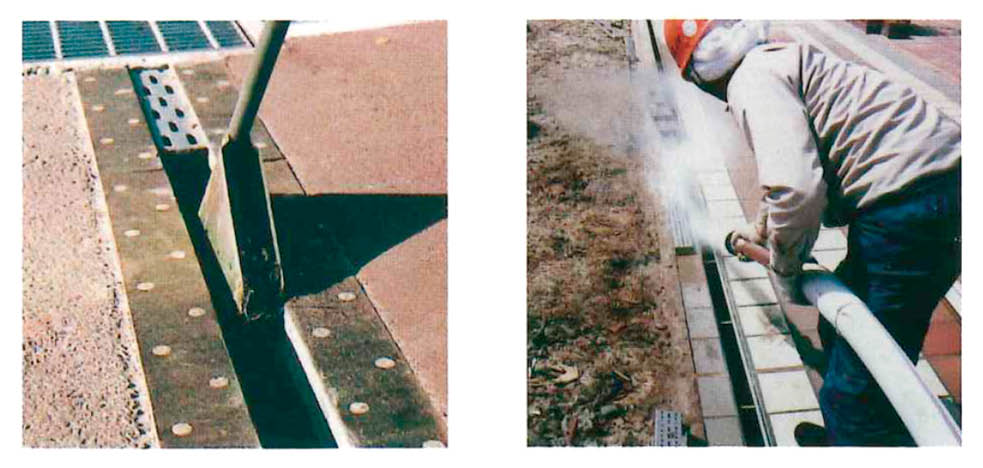

メンテナンス

清掃は、通常ジェット式か逆流式で水圧により側溝内の土砂をいったん枡に集め桝内部からバキューム等で取り出します。又、SK側溝用スコップもご用意致して居ります。尚、通常の剣先スコップでも清掃できます。

CADデータダウンロード

ダウンロードファイルが登録されていません。

▲トップへ戻る

PDFデータダウンロード

【カタログ】円型水路（SK側溝）ダウンロード
