改良型道路側溝
製品概要

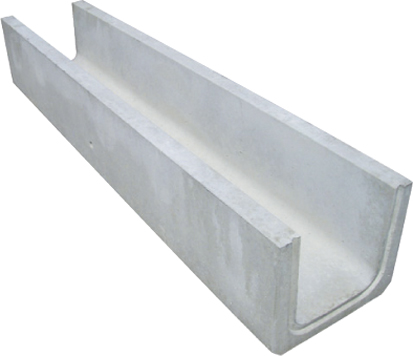

道路側溝Ａ型と水路断面は同じで、蓋掛りのないU形側溝です。
改良型道路側溝
CADダウンロード
PDFダウンロード
改良型道路側溝
| 呼び名 | 参考質量 (kg) |
寸法（mm） | |||||||
| a | b | c | d | e | f | r | L | ||
| 250 | 235 | 250 | 230 | 250 | 55 | 65 | 65 | 50 | 2,000 又は 500 |
| 300A | 310 | 300 | 280 | 300 | 60 | 70 | 70 | 50 | |
| 400A | 400 | 400 | 370 | 400 | 55 | 70 | 70 | 50 | |
| 500A | 560 | 500 | 460 | 500 | 60 | 80 | 80 | 50 | |
