DCT側溝

カタログページへ

製品概要

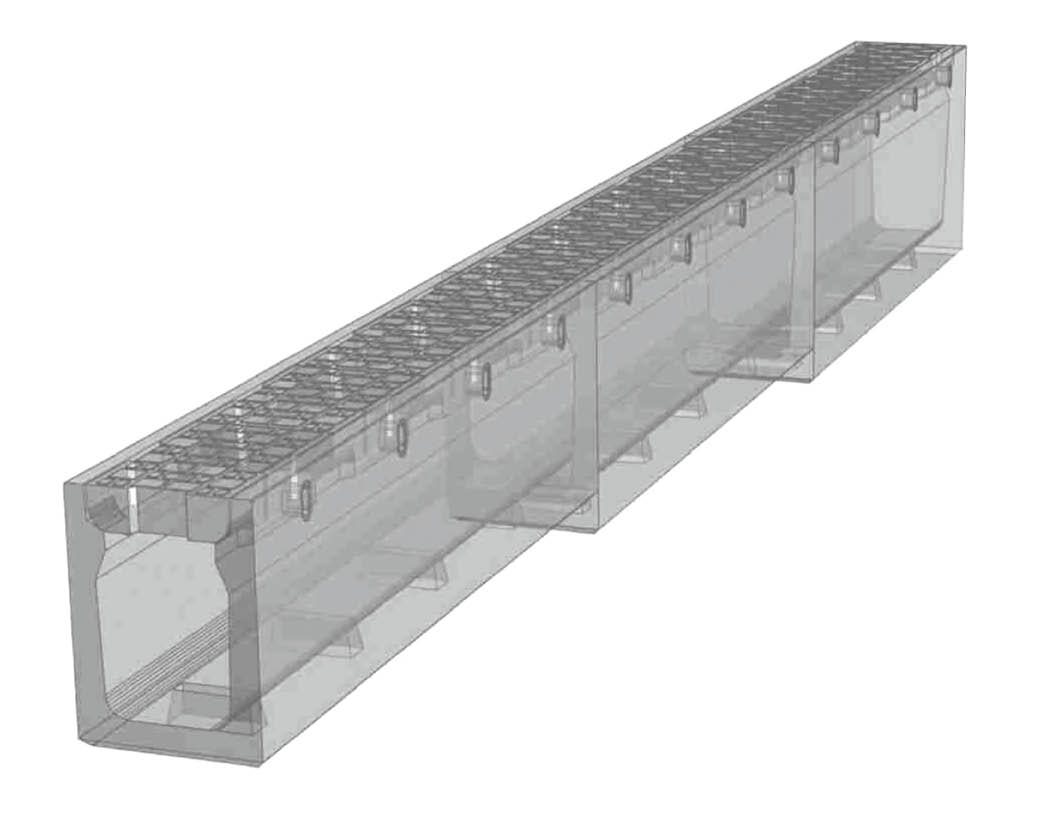

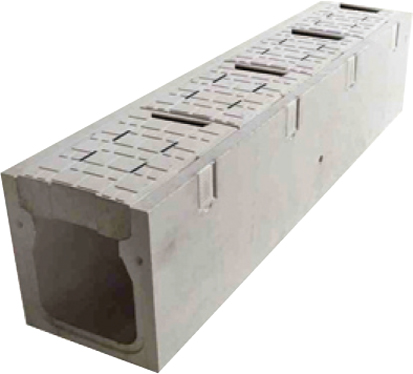

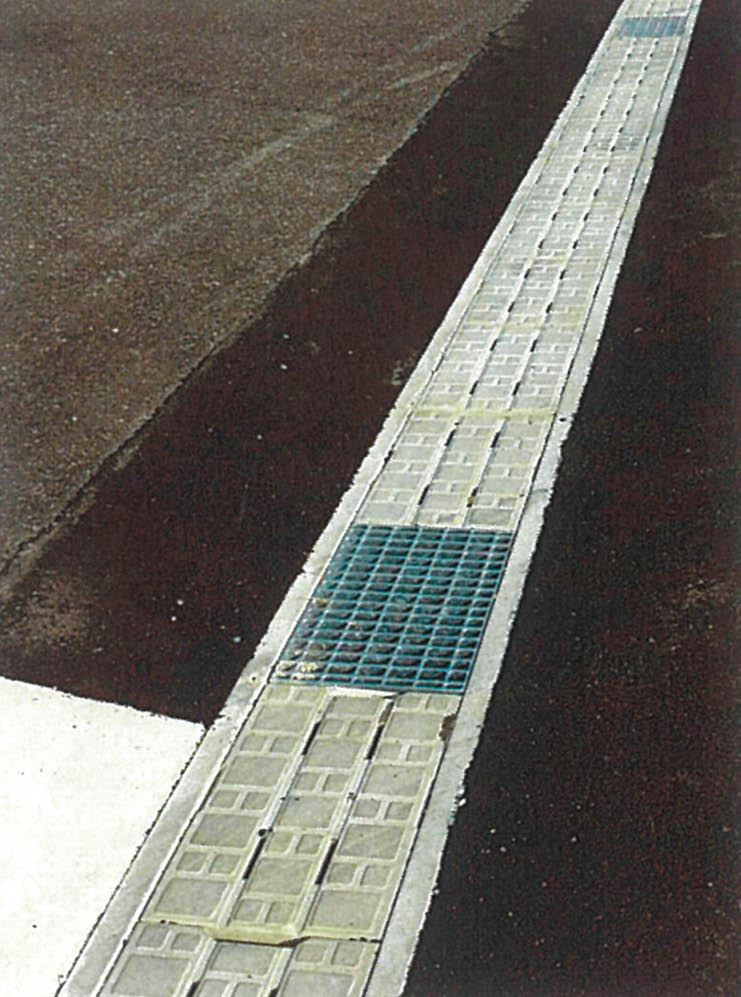

基礎コンクリートを必要とせず、可変勾配にも対応できる箱型Ｕ字側溝です。
設計荷重T-25（縦断）です。騒音が発生しない蓋掛り構造となっています。
また蓋は、スリット付側溝蓋（トール）を採用しているので、集水機能の向上が図れます。
排水性舗装に対応しています。

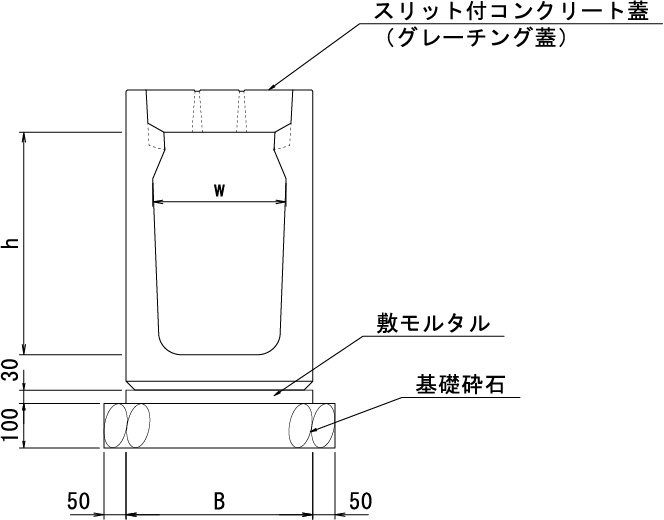

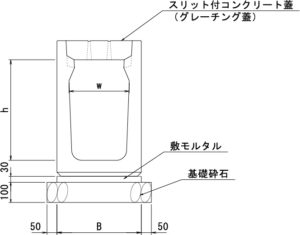

特長本体（Ｕ型可変側溝タイプ）本体（道路用側溝タイプ）蓋グレーチング蓋本体（乗入横断用、耐荷重T-6）グレーチング蓋（乗入横断用）プレキャスト桝標準断面図 CADダウンロード PDFダウンロード

特長

設計荷重縦断T-25対応
分散集水機能　蓋はスリット付側溝蓋「トール」を採用

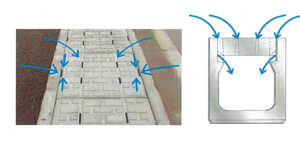

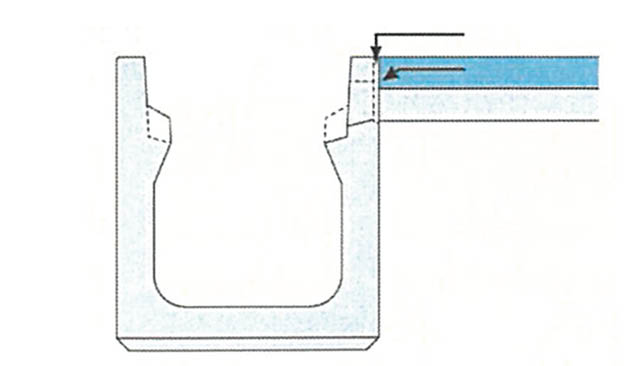

側溝と蓋のズレ止め部分を利用して蓋側面の切欠きから路面水を側溝内に取り込むことができる。切欠きは垂直で、路面水を直線的に取り込むため、目詰まリが起こリにくい。
また、スリット付側溝蓋「トール」採用することにより、集水性能を向上した。「トール」は道路上の路面水を集水する溝と、その水を側溝内に落とす排水のためのスリットを設けた製品で、維持管理のために蓋を外せるよう、手掛り寸法を設定した
コスト削減
集水能力をもった側溝であり、従来側溝に比ベグレーチングが低減され、トータルコストを削減できる。
防音機能

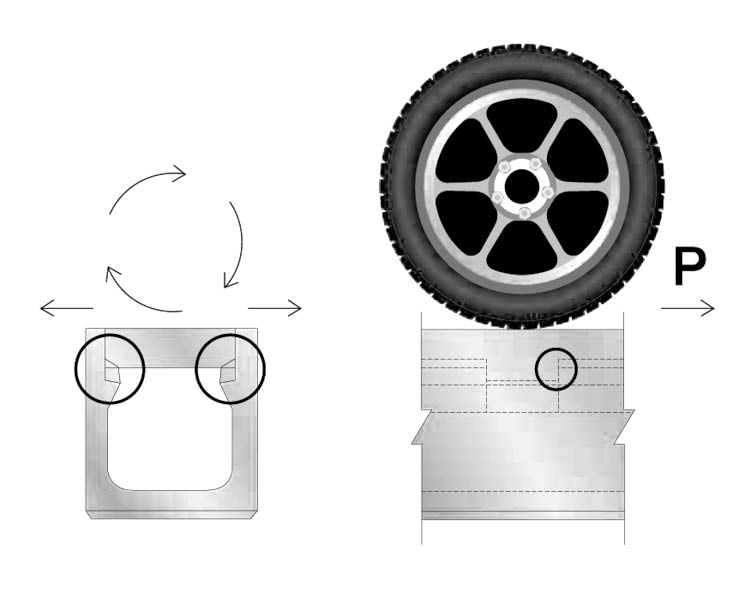

従来のU型側溝類においては、摩耗・カド欠け等により発生する本体と蓋のズレが騒音発生の主な要因であった。DCT側溝は縦断・横断・回転等のズレを極力発生させない事で摩耗・カド欠けを防止でき、蓋ズレが生じにくいため、ガタツキを最小限に抑えることができる。
排水性舗装対応

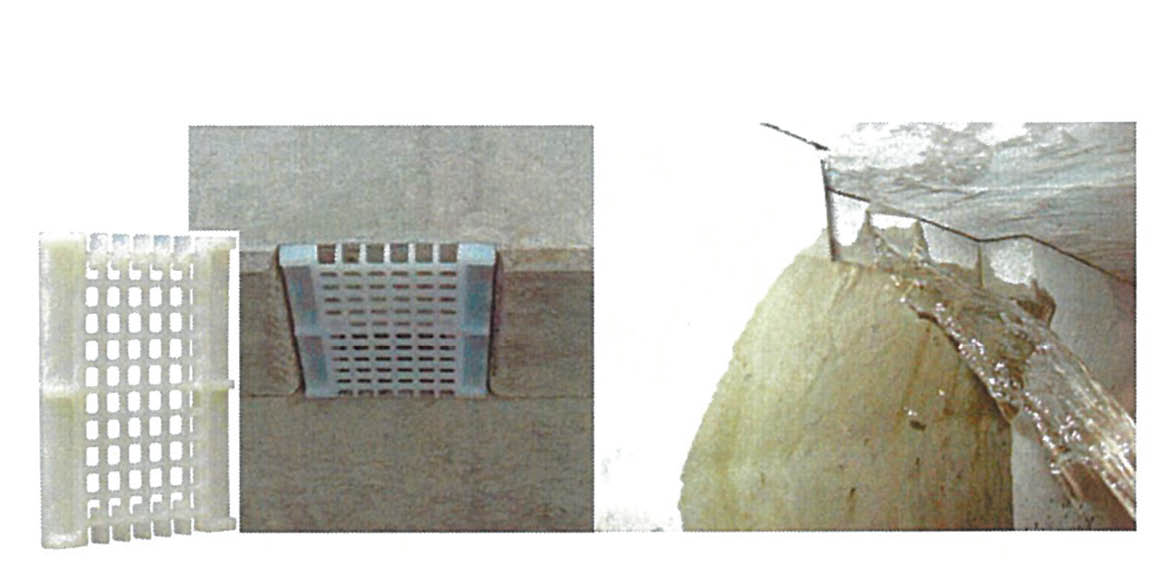

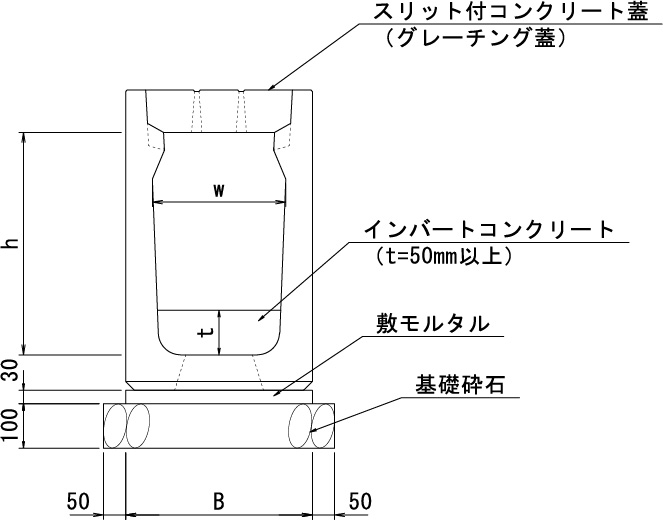

一般的な側溝では、舗装透水部より浸透した雨水排水の際、雨水通水道としての舗装厚の調整が不可欠であったが、DCT側溝では路面全体の舗装厚を一定にした状態で排水が可能としている。排水孔は1mごとに2ヶ所設けられており、舗装透水部より浸透した雨水を効率よく集水できる。
通常の排水性舗装は40mm～50mmで、薄層排水性舗装は20mm～30mmです。本製品は安価なプラスチック製のフィルターを使用することで、0mm～100mmの舗装厚に対応できる。
道路幅員の有効利用

側溝幅をコンハクトに設計しているため、狭い道路を有効に活用できる。
（一般的な側溝に対して100mm多く幅員を確保することができる）
施工性が良い

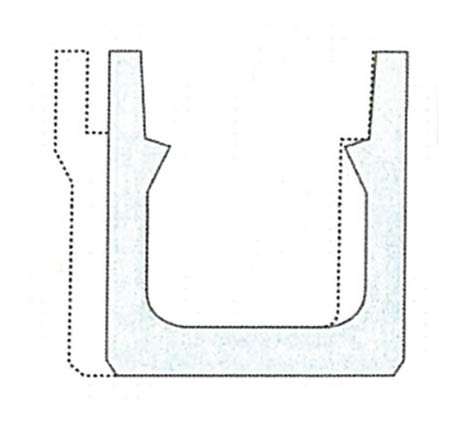

箱型状であり、従来のU型側溝のような張り出しが無いため転圧が容易にでき、施工性が良い。
バリアフリー対応

蓋表面に滑り止め効果がある模様を施してあるため、滑りにくく歩行性が良い。

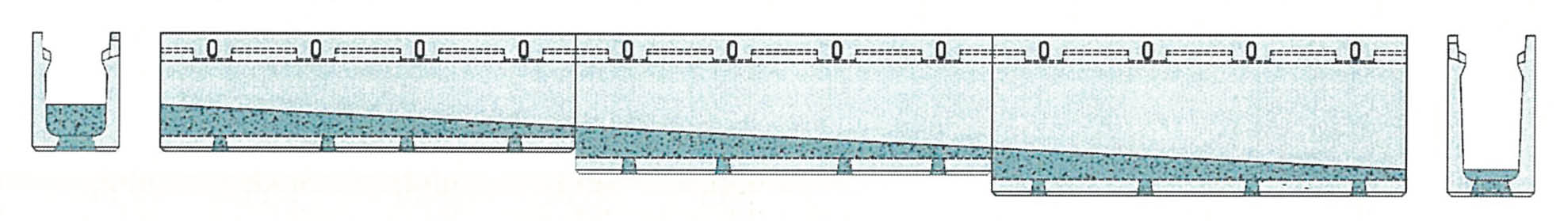

可変勾配が可能

深溝タイプを利用して、現場にて簡単に勾配をつけることができる。（全面開口のため施工性が良い）

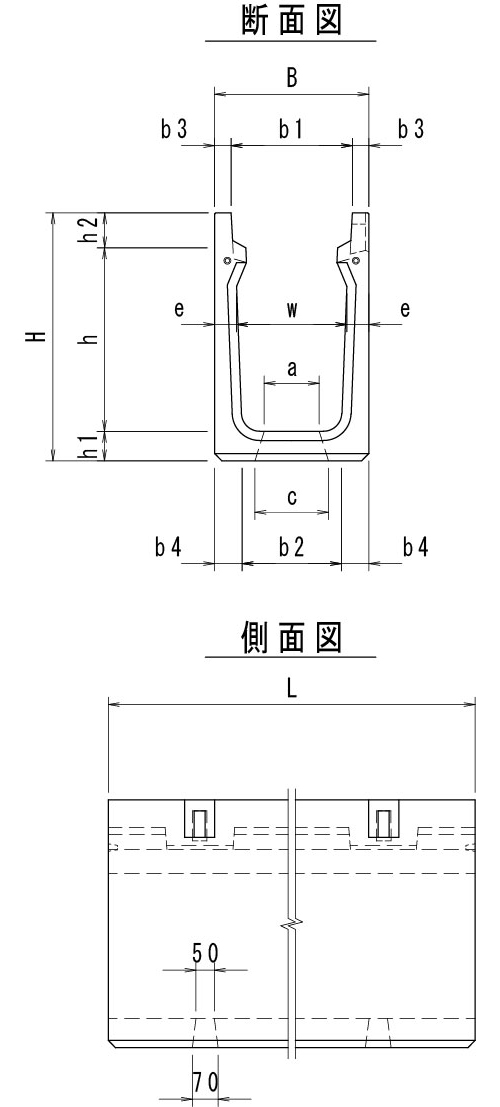

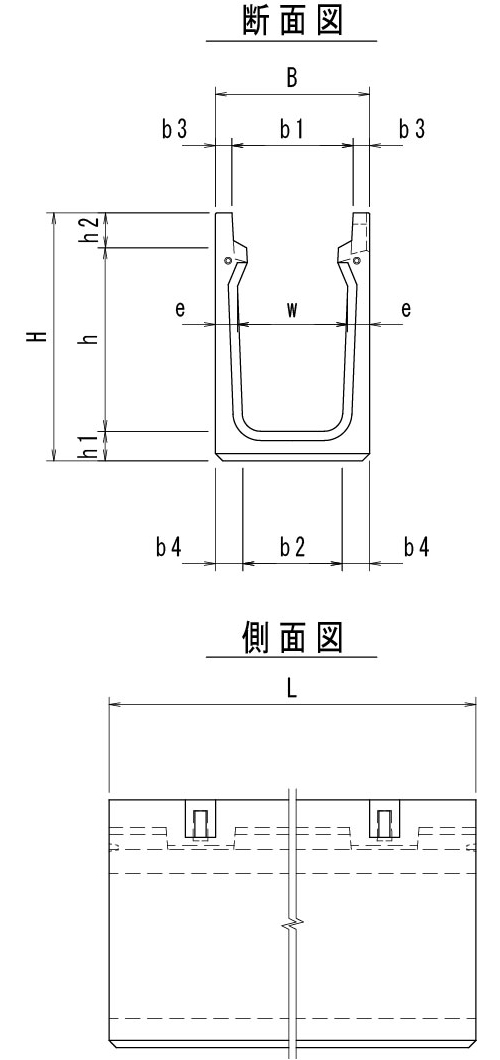

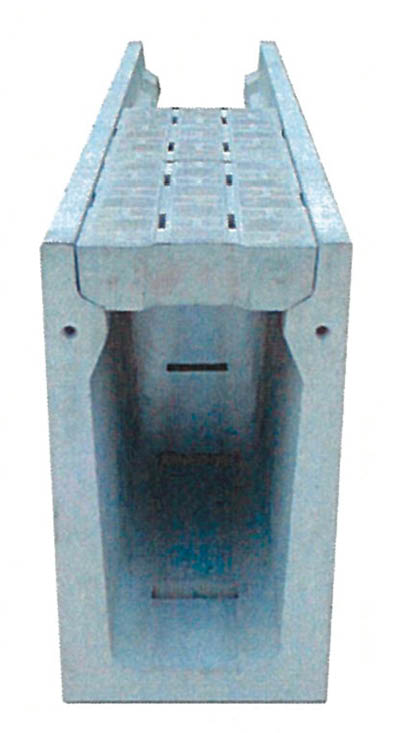

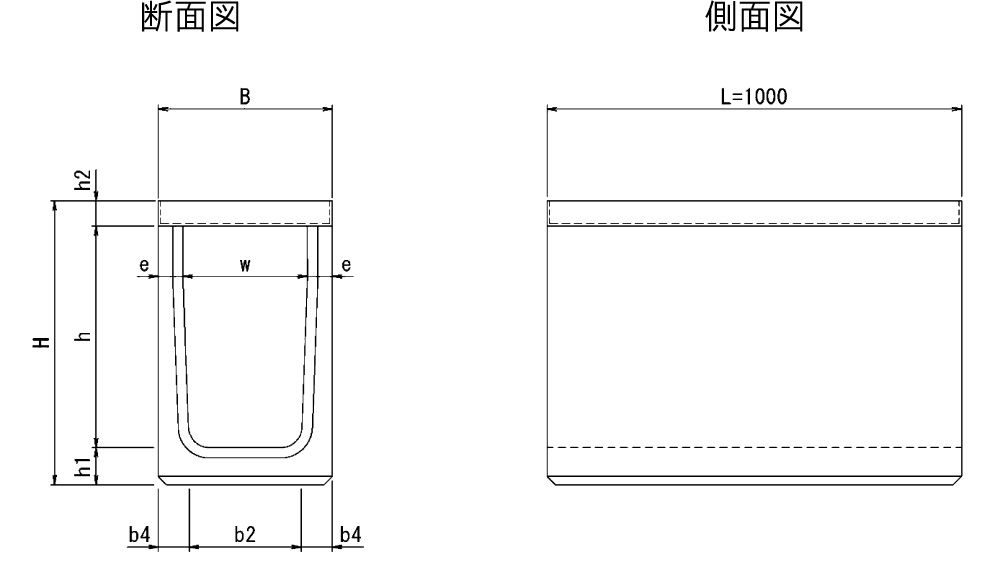

本体（Ｕ型可変側溝タイプ）

250

規格	寸法(mm)													参考質量(kg)		備考
規格	B	w	H	h	h1	h2	b1	b2	b3	b4	e	a	c	L=2000	L=1000	備考
250×250	370	250	405	250	65	90	280	250	45	60	60	100	150	310	155	※
250×300			460	300	70			250		60				350	175	※
250×400			565	400	75			230		70				425	215	※
250×500			665	500	75			220		75				495	250	パッキン仕様

300

規格	寸法(mm)													参考質量(kg)		備考
規格	B	w	H	h	h1	h2	b1	b2	b3	b4	e	a	c	L=2000	L=1000	備考
300×300	420	300	465	300	70	95	330	300	45	60	60	150	200	365	180	※
300×400			570	400	75			280		70				445	220	※
300×500			675	500	80			270		75				525	260	※
300×600			775	600	80			260		80				600	300	パッキン仕様
300×700			880	700	85			250		85				685	340	パッキン仕様
300×800			985	800	90			240		90		100	150	780	390	パッキン仕様
300×900			1095	900	100			220		100				905	450	パッキン仕様
300×1000			1205	1000	110			200		110				1045	520	パッキン仕様
300×1100			1310	1100	115			190		115				1190	595	パッキン仕様
300×1200			1415	1200	120			180		120				1310	655	パッキン仕様

400

規格	寸法(mm)													参考質量(kg)		備考
規格	B	w	H	h	h1	h2	b1	b2	b3	b4	e	a	c	L=2000	L=1000	備考
400×400	530	400	590	400	80	110	430	400	65	65	65	200	250	510	255	※
400×500			690	500	80			380		75				590	295	※
400×600			795	600	85			360		85				690	345	※
400×700			900	700	90			350		90		150	200	785	390	パッキン仕様
400×800			1005	800	95			340		95				885	440	パッキン仕様
400×900			1115	900	105			320		105				1025	510	パッキン仕様
400×1000			1220	1000	110			310		110				1135	565	パッキン仕様

500

規格	寸法(mm)													参考質量(kg)		備考
規格	B	w	H	h	h1	h2	b1	b2	b3	b4	e	a	c	L=2000	L=1000	備考
500×500	650	500	710	500	85	125	530	500	60	75	75	250	300	695	345	※
500×600			810	600	85			480		85				785	390	※
500×700			915	700	90			470		90				890	445	※
500×800			1025	800	100			450		100				1030	510	パッキン仕様
500×900			1130	900	105			440		105				1145	570	パッキン仕様
500×1000			1235	1000	110			430		110				1265	630	パッキン仕様

※印の継手部はモルタル処理

※オプションの底版ブロックを使用して本体と連結し、土留に対応することもできます。

本体（道路用側溝タイプ）

250

規格	寸法(mm)											参考質量(kg)		備考
規格	B	w	H	h	h1	h2	b1	b2	b3	b4	e	L=2000	L=1000	備考
250× 250	370	250	405	250	65	90	280	250	45	60	60	315	155	※
250× 300			460	300	70			250		60		355	175	※
250× 400			565	400	75			230		70		435	215	※
250× 500			665	500	75			220		75		500	250	パッキン仕様

300

規格	寸法(mm)											参考質量(kg)		備考
規格	B	w	H	h	h1	h2	b1	b2	b3	b4	e	L=2000	L=1000	備考
300× 300	420	300	465	300	70	95	330	300	45	60	60	370	185	※
300× 400			570	400	75			280		70		450	225	※
300× 500			675	500	80			270		75		530	265	※
300× 600			775	600	80			260		80		605	300	パッキン仕様
300× 700			880	700	85			250		85		695	345	パッキン仕様
300× 800			985	800	90			240		90		790	395	パッキン仕様
300 × 900			1095	900	100			220		100		915	455	パッキン仕様
300×1000			1205	1000	110			200		110		1055	525	パッキン仕様
300×1100			1310	1100	115			190		115		1195	600	パッキン仕様
300×1200			1415	1200	120			180		120		1320	660	パッキン仕様

400

規格	寸法(mm)											参考質量(kg)		備考
規格	B	w	H	h	h1	h2	b1	b2	b3	b4	e	L=2000	L=1000	備考
400× 400	530	400	590	400	80	110	430	400	65	65	65	515	260	※
400× 500			690	500	80			380		75		595	295	※
400× 600			795	600	85			360		85		700	350	※
400× 700			900	700	90			350		90		795	395	パッキン仕様
400× 800			1005	800	95			340		95		895	445	パッキン仕様
400× 900			1115	900	105			320		105		1035	515	パッキン仕様
400×1000			1220	1000	110			310		110		1145	570	パッキン仕様

500

規格	寸法(mm)											参考質量(kg)		備考
規格	B	w	H	h	h1	h2	b1	b2	b3	b4	e	L=2000	L=1000	備考
500× 500	650	500	710	500	85	125	530	500	60	75	75	705	350	※
500× 600			810	600	85			480		85		800	400	※
500× 700			915	700	90			470		90		910	455	※
500× 800			1025	800	100			450		100		1045	520	パッキン仕様
500× 900			1130	900	105			440		105		1160	580	パッキン仕様
500×1000			1235	1000	110			430		110		1280	640	パッキン仕様

※印の継手部はモルタル処理

※オプションの底版ブロックを使用して本体と連結し、土留に対応することもできます。

蓋

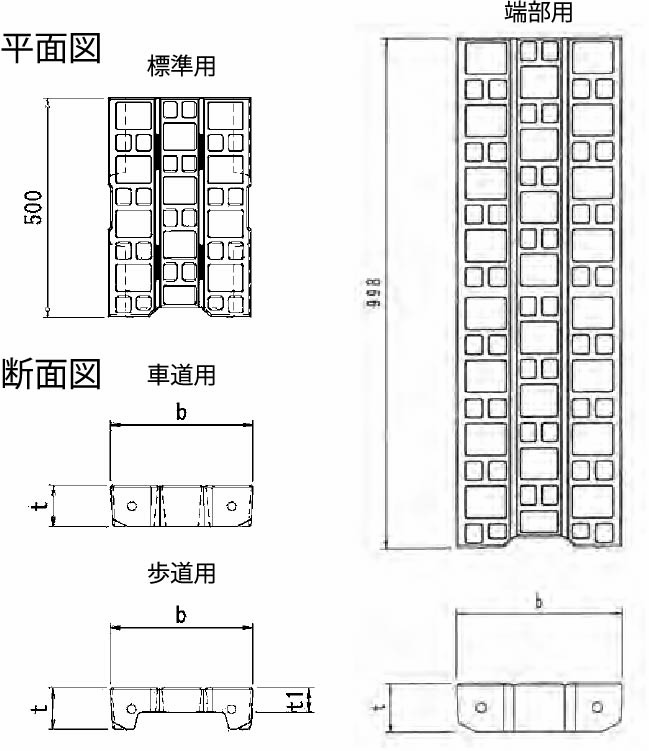

スリット付側溝蓋「トール」

標準用

規格	寸法（㎜）			参考質量（㎏）
規格	b	t	t1	参考質量（㎏）
車道用250	274	90	－	26
車道用300	324	95	－	33
車道用400	424	110	－	51
車道用500	524	125	－	73
歩道用300	324	95	55	24
歩道用400	424	110	65	39
歩道用500	524	125	75	54

端部用（※端部用寸法表です）

規格	寸法（㎜）		参考質量（㎏）
規格	b	t	参考質量（㎏）
車道用300	324	95	66
車道用400	424	110	102

※端部用は、現場に合わせて切断して使用することを基本としています。　詳細は、お問い合わせください。

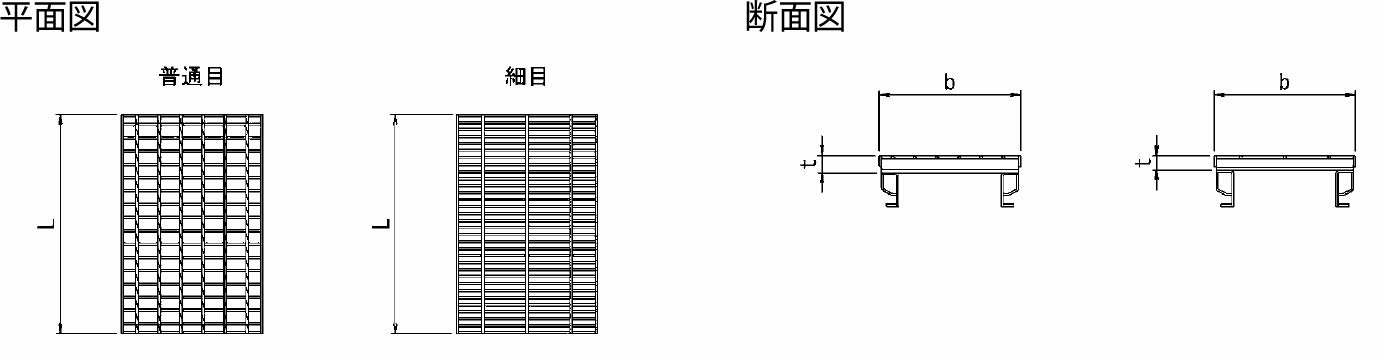

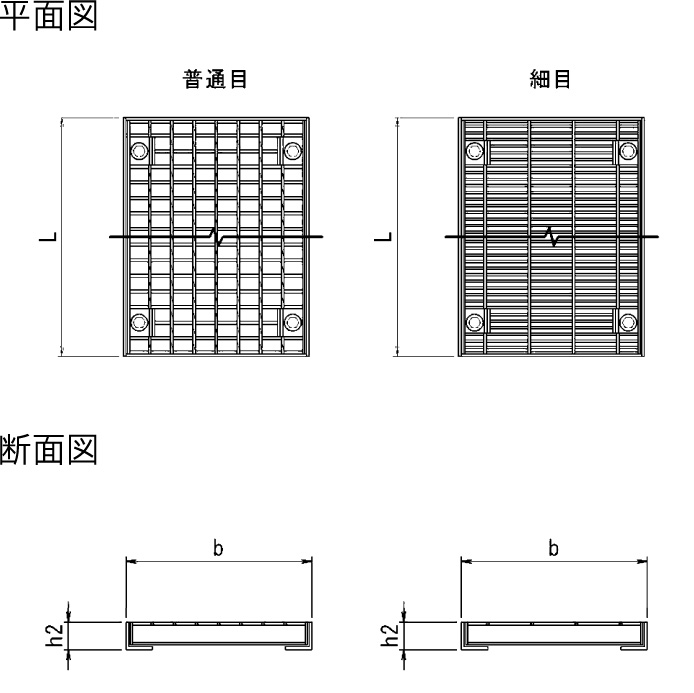

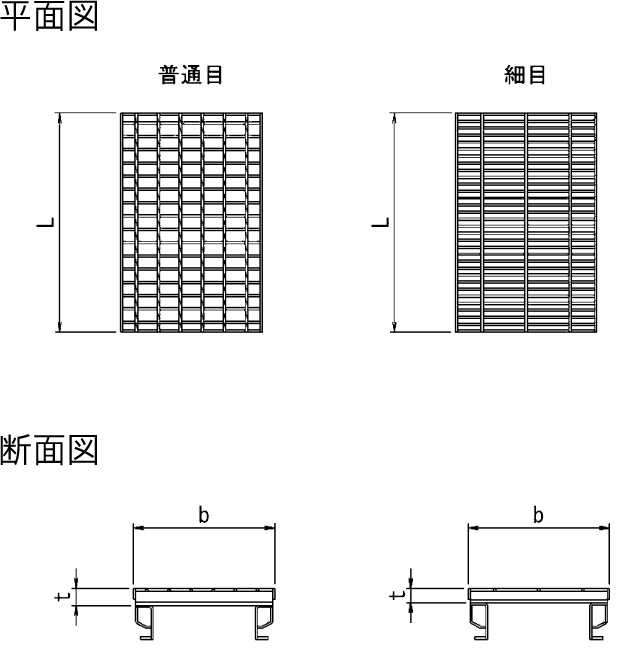

グレーチング蓋

250

規格		寸法(mm)			参考質量 (kg)
		b	t	L
250	T-25並目	270	32	500	12.1
				1000	23.5
	T-25細目		25	500	14.1
				1000	28.9
	T-2 並目		25	500	11.6
				1000	23.0
	T-2 細目		19	500	13.5
				1000	26.0

300

規格		寸法(mm)			参考質量 (kg)
		b	t	L
300	T-25並目	320	38	500	14.1
				1000	27.6
	T-25細目		32	500	17.5
				1000	36.0
	T-2 並目		25	500	13.0
				1000	26.0
	T-2 細目		19	500	13.9
				1000	27.8

400

規格		寸法(mm)			参考質量 (kg)
		b	t	L
400	T-25並目	420	50	500	20.8
				1000	40.8
	T-25細目		38	500	23.6
				1000	48.7
	T-2 並目		32	500	16.2
				1000	32.4
	T-2 細目		25	500	19.2
				1000	38.4

500

規格		寸法(mm)			参考質量 (kg)
		b	t	L
500	T-25並目	520	60	500	27.6
				1000	54.1
	T-25細目		50	500	43.7
				1000	86.4
	T-2 並目		32	500	19.3
				1000	37.7
	T-2 細目		25	500	22.5
				1000	45.0

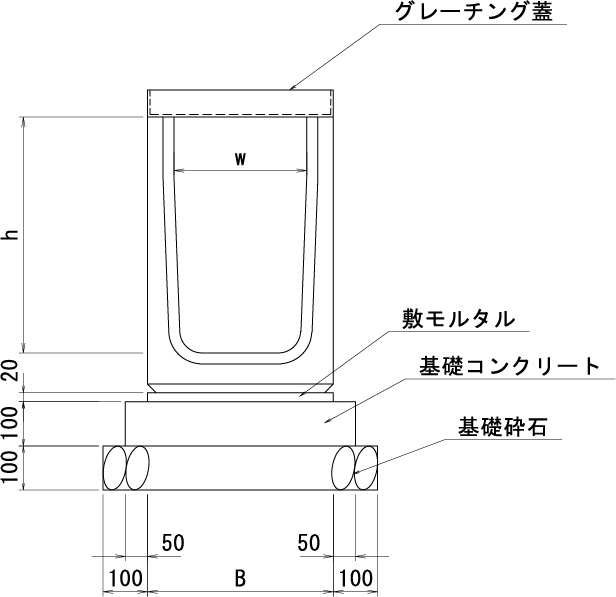

本体（乗入横断用、耐荷重T-6）

規格	寸法（mm）									参考質量 (kg)	備考
規格	B	w	H	h	h1	h2	b2	b4	e	参考質量 (kg)	備考
300×300	420	300	485	334	90	61	300	60	60	194
300×400			585	434			280	70		228
300×500			685	534			270	75		265
400×400	530	400	600	439	90	71	400	65	65	258
400×500			700	539			380	75		300
400×600			800	639			360	85		346

継手部はモルタル処理

グレーチング蓋（乗入横断用）

規格		寸法（mm）			参考質量 (kg)
		b	h2	L
300	T-6並目	420	61	1000	27.6
	T-6細目				35.0
400	T-6並目	530	71	1000	47.5
	T-6細目				50.4

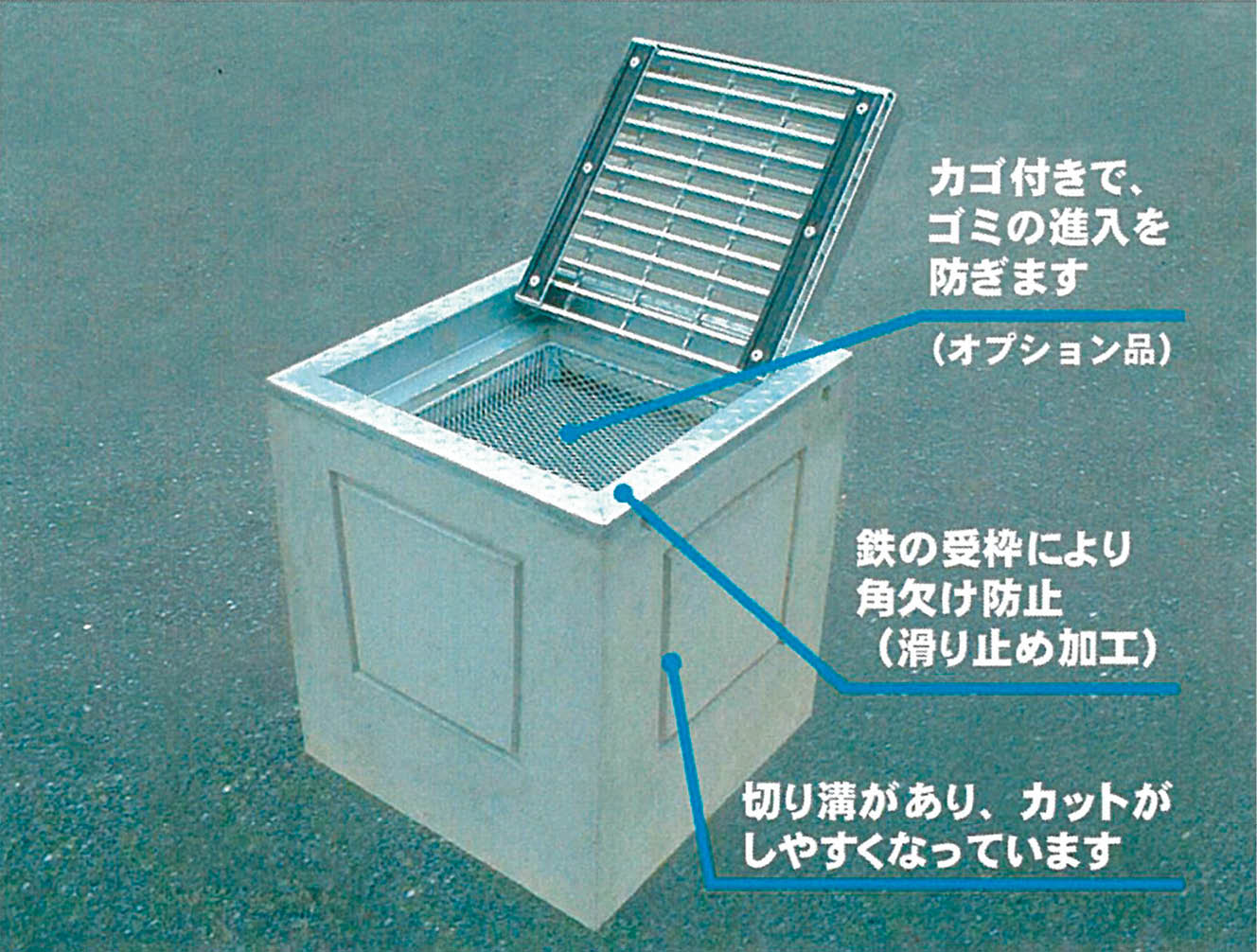

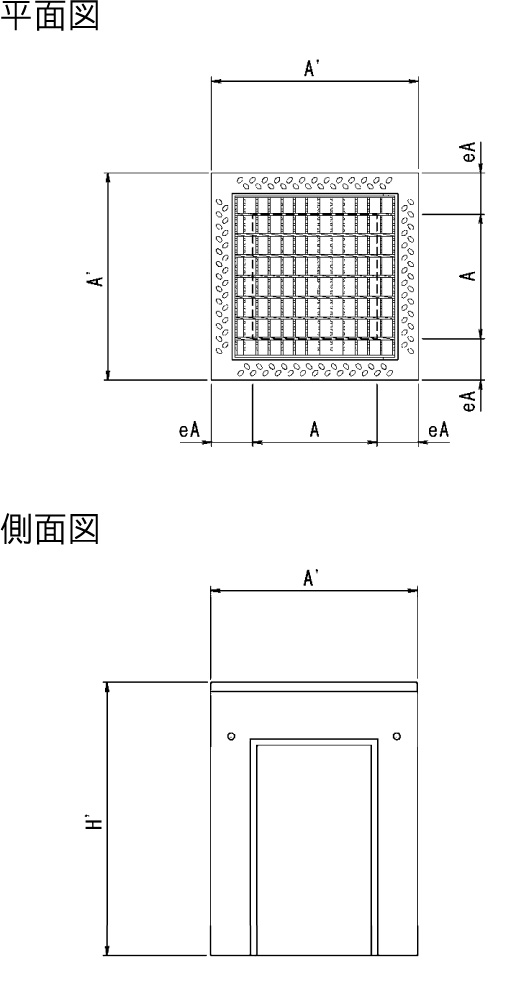

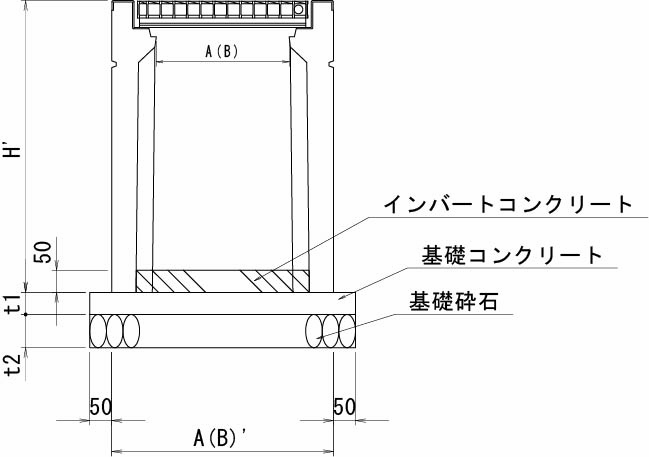

プレキャスト桝

特長

本体

規格	寸法(mm)				参考質量 (kg)	備考
規格	A	A’	H’	eA	参考質量 (kg)	備考
300×300×600	300	500	660	100	196
300×300×800			860		245
300×300×1000			1060		293
400×400×600	400	610	665	105	250
400×400×800			865		312
400×400×1000			1065		371
